Допустим, у нас есть цепь с напряжением U = 220 В, током I = 5 А и углом сдвига фаз φ, для которого cos φ = 0,94 (типовое значение при расчётах).
Сначала найдём sin φ. Для этого воспользуемся тригонометрическим тождеством: sin²φ + cos²φ = 1.
sin φ = √(1 – cos²φ) = √(1 – 0,94²) = √(1 – 0,8836) = √0,1164 ≈ 0,34.
Теперь подставим значения в формулу реактивной мощности:
Q = 220 × 5 × 0,34 = 374 ВАр.

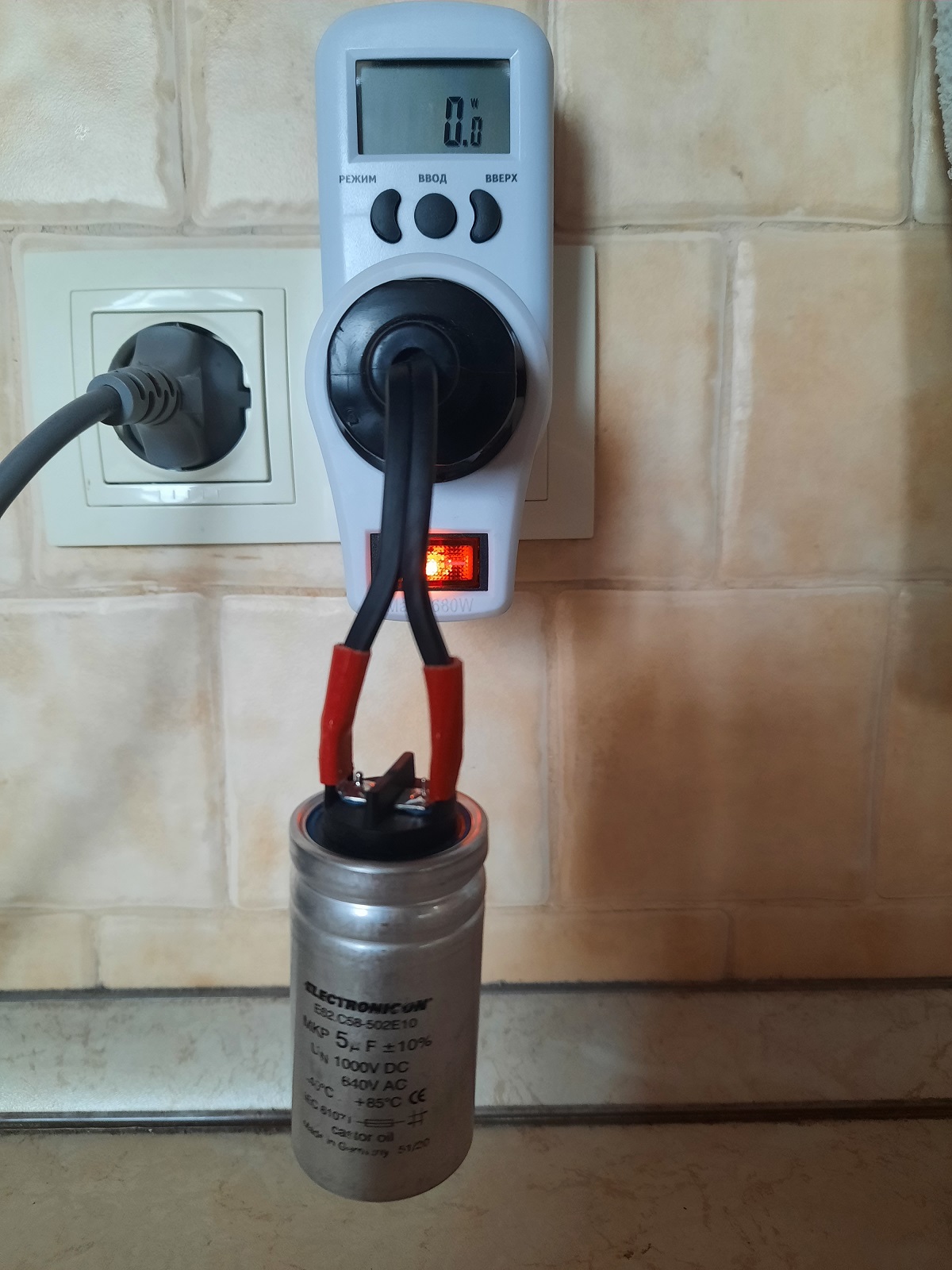

Для компенсации этой реактивной мощности требуется конденсатор ёмкостью ≈ 21 мкФ.
Александр, если есть, что сказать, стоит сказать по существу. Форум перезагружается не только внешне. Теперь будем стараться вести диалоги не в контексте надувания щек, а в контексте того, кто даст более полезный комментарий.
Здесь не только такие опытные, как Вы, пользователи, понимающие схемотехнику с полуслова. Поэтому полезно писать аргументированно.
Не помню, о чем речь и где и что было стерто.
Понятно,что если не знаешь, можно пойти в Гугл и там море разливное схем и всего что пожелаешь,но мнение живого человека более ценно,чем.
После всех пертурбаций сетевой фильтр Супра МД-06,который оказался с заводским браком, остался лишним-починил сам,и от него теперь питается холодильник и ноут,всё с заземлением.Извините за назойливость,но.То есть фильтруем не Аудио-Видео,а окружающих.
В промышленности так и делают для коррекции синусоиды, только там LC… И L получаются недоброго размера… На 3-ю - 1 мкФ и 1,12 Гн выходит, или 10 мкФ и 0,112 Гн.
Я отошел от этого лет десять назад, но современные “умные” счётчики вполне могут и реактивную составляющую считать, раньше это только трёхфазные могли, но не все модели.
