Диваныч старайтесь дать правильный расклад без ошибок.Так как намечается очередной шедевр!
1 лайк
Статью ту надо изучить, займусь. А какие то другие триоды для СРПП порекомендуйте пожалуйста. С учетом того, что я сейчас вполне комфортно слушаю свой Телефункен с динами 800ом на мощности, как понял. всего 0,1 ватта. Хотя могу поднять мощность до 0,2 ватт,но не хочется, будет слишком громко и некомфортно.
С дросселем в #20 я ошибся. Ток через него отстаёт от тока через динамик на четверть периода, и общий ток находят по Пифагору, как гипотенузу. Для 10 Гн и 800 Ом на 50 Гц выходит около 775 Ом, на килогерце практически все 800.
Спасибо, теперь понял, сопротивление дросселя нужно по переменному току, не по постоянному.
Все мы когда то делаем ошибки.

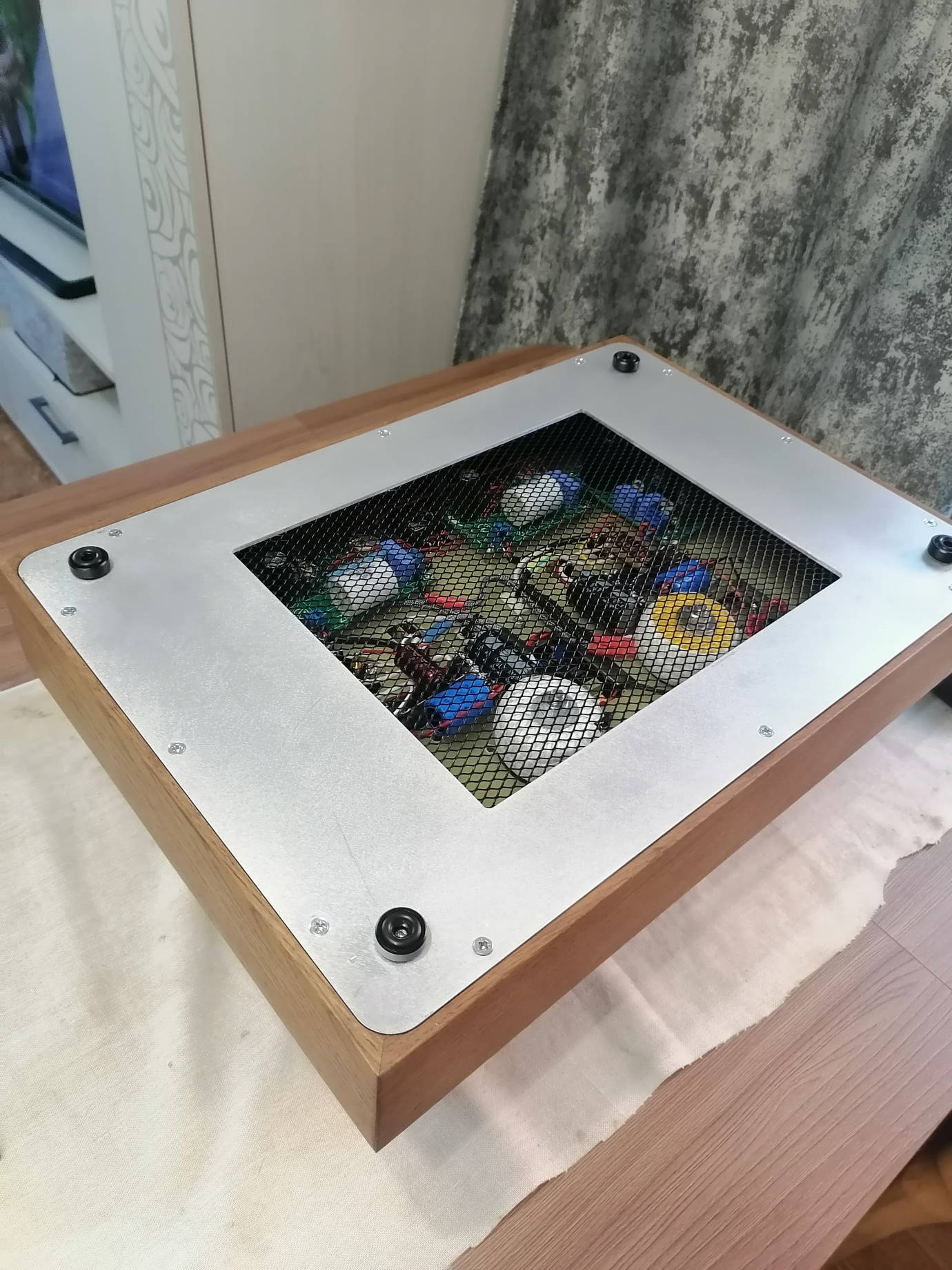

Вы же фото Щит..ов видели?
1 лайк
Не накручивайте ,а то не дай бог нч опять негативно повлияют!
Вот здесь обсуждение СРПП:
Для 0,2 Вт на 800 Омах нужно 12,6 В, от CD с его 2 В это усиление около шести. Такое по силам и обычной 6Н6П, двойному триоду, где обе половины СРПП сидят в одном баллоне. При её μ около 20 и крутизне 11 мА/В в СРПП на 800 Ом выходит примерно 9 (считал так же, как для 6С45П в #7).
Смещение у неё по паспорту 2 В при 120 В на аноде, а на 0,2 Вт сетка качается как раз на два вольта. Анод поэтому лучше поднять (по рассеянию при 30 мА это до 160 В).
1 лайк
То есть если в аноде будет дроссель, то чтобы 800ом от динамика не поменялись надо ставит дроссель порядка 10гн? Тогда их параллельная сумма будет где то в пределах тех 800ом? Или вообще ничего в анод не ставить если это возможно?
Мне не нужно.ТС только,но ему все расказали уже на Новом АП. Два ламповых и один гибридный собирал для себя на SRPP 6Э5П(6Э6П) больше понравились 6Э5П-И (укороченные балонны с ОТК и штампиками воен.приемки).
Сергей какое анодное и какие резисторы( номинал) в катоды использовали?
С 10 Гн в параллели от 50 Гц и выше остаётся 775–800 Ом, и только к 20 Гц сумма сползает примерно до 675. Порядок верный, но эти 10 Гн нужны при рабочем анодном токе: в паспорте дросселя индуктивность дают для определённого постоянного тока, и с подмагничиванием она падает.
Без дросселя тоже можно, тогда анодный ток идёт через катушку самого динамика. При 40 мА это для неё примерно то же, что три вольта постоянного на обычном восьмиомном динамике: диффузор стоит сдвинутым из середины, и около ватта всё время уходит в нагрев катушки.
Спасибо, почитаю.
1 лайк
Не, это плохо для динамика, лучше с дросселем. А то мне дали схемы, где без дросселя в аноде верхней лампы( дроссель именно туда надо ставить?)
Всем огромное спасибо за помощь. Надо собираться в дорогу, а то на поезд опоздаю. Беру с собой ноутбук, если в санатории будет инет. то 27-28 октября наберу.
Туда не надо. В СРПП анодный дроссель не нужен вовсе: анод верхней лампы так и сидит прямо на плюсе питания, как в ваших схемах. Постоянный ток проходит сверху вниз через обе лампы, а динамик подключают через конденсатор к средней точке между ними, и через катушку постоянка не течёт. В #32 я писал про каскад на одной лампе, где динамик стоит в аноде.
На 800 Ом хватит конденсатора 10 мкФ (срез около 20 Гц), только берите его на полное анодное напряжение.
В санатории от безделья за две недели можно и десяток дросселей намотать.Мой один покойный знакомый который по регрессу каждый год ездил в санаторий именно там и мотал различные моточные.Все возил в чемодане,даже в больнице умудрялся намотать пару торов силовых!
Но ведь там( это же ОТЛ) динамик подключается к аноду так же через емкость и постоянный ток через катушек дина не течет. Что в СРПП, что в обычном включении в один каскад в ОТЛ.
Я не мотаю вручную, только на станке.
