Здесь буду выкладывать результаты своих различных экспериментов.
Дроссель на магнитопроводе из нанокристаллического сплава 5БДСР для ЛБП цапа.

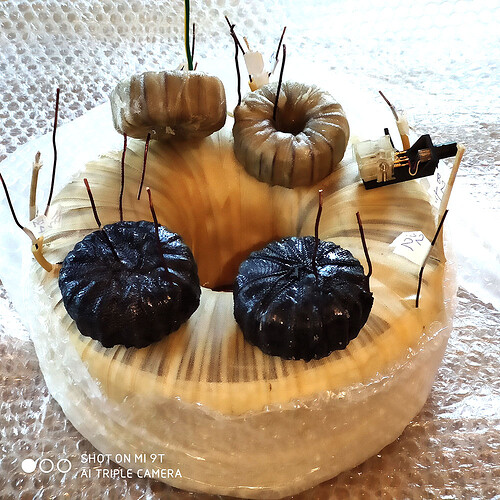

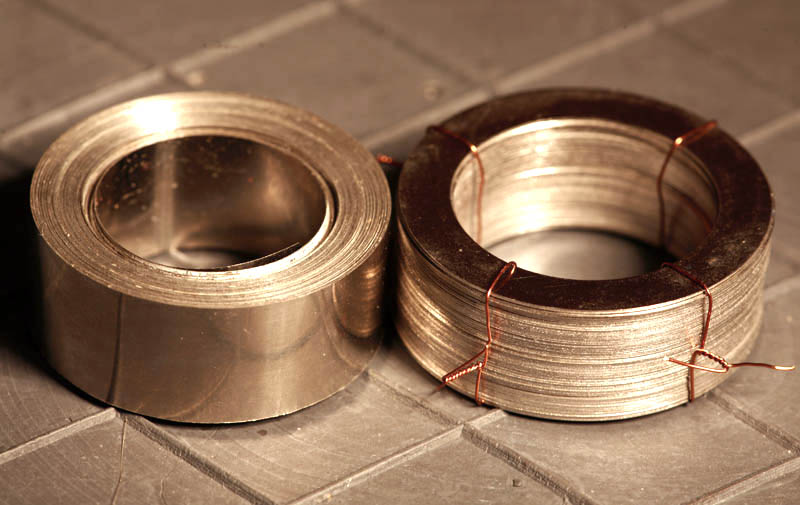

Размеры сердечника 125х75х40 мм (наружный, внутренний, высота ), воздушный зазор 0.4 мм, реализован как 2х0.2 мм путем распила термообработанного беззазорного бублика и сборкой половинок с прокладками.
Хотя все делал вроде одинаково, у одного образца из двух получилась проницаемость 265, у другого- 320.
Такая низкая проницаемость была необходима потому, что высокие рабочий ток -0.75 ампер и требуемую индуктивность 0.85-0.9 Гн по другому, кроме как соединить в одном флаконе приличное сечение, большую СМЛ и много витков с низкой мю, было не получить.
В оконцовке, дроссель получился весом 3.2 кг, 950 витков проводом 1.2 мм с отводом на 650-м витке.
Намотка занимает 6 слоев, три слоя раскладка по часовой, три -против.
Между слоями обмотка стеклолентой ЛСКЛ для снижения межвитковой емкости.
Еще момент, нанокристаллический сплав в данном случае интересен тем, что он работает не только на нч где то до килогерца, как обычное железо, а значительно выше, соответственно индуктивность не будет меняться с ростом частоты, что важно для индуктивно-емкостного фильтра, куда он потом и встанет.

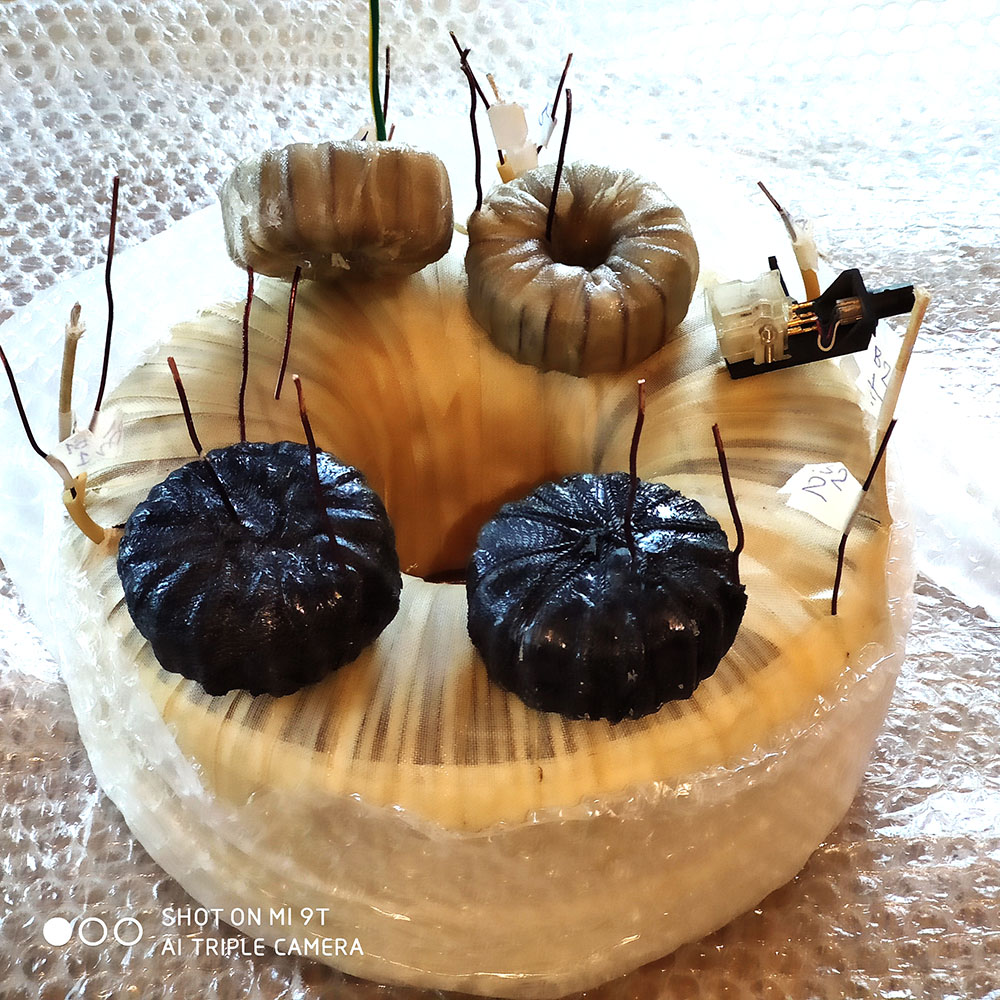

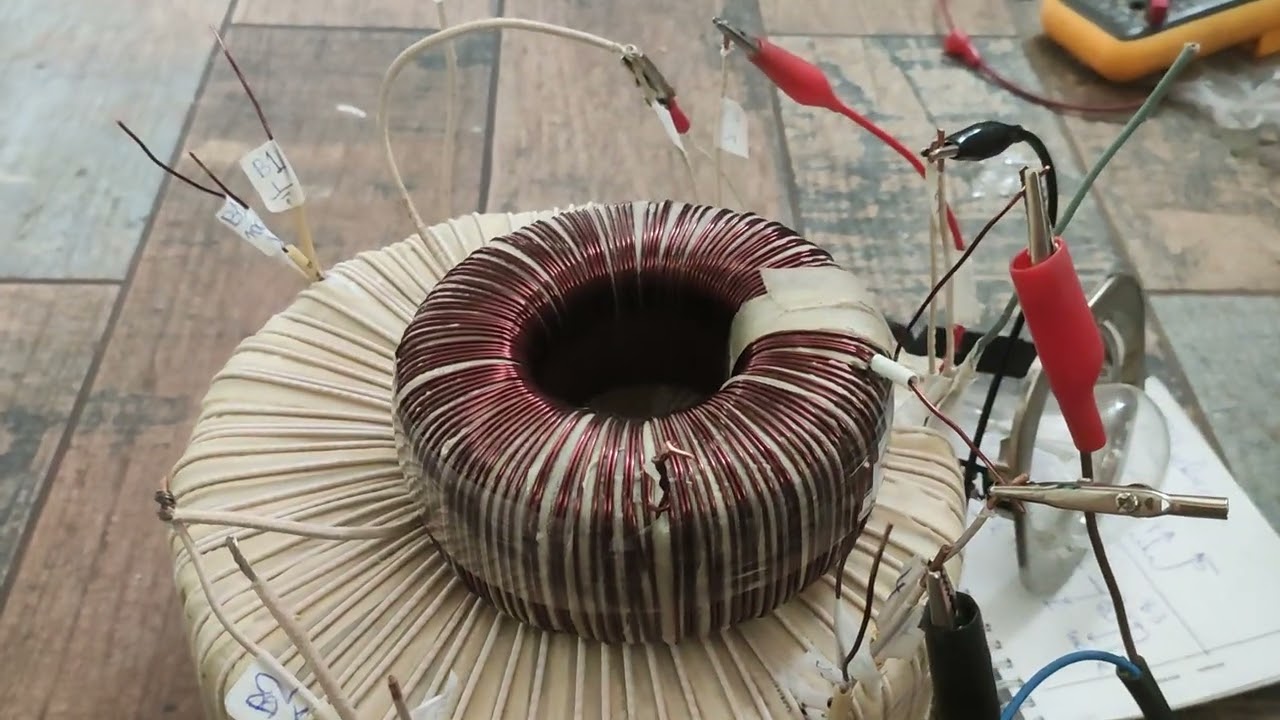

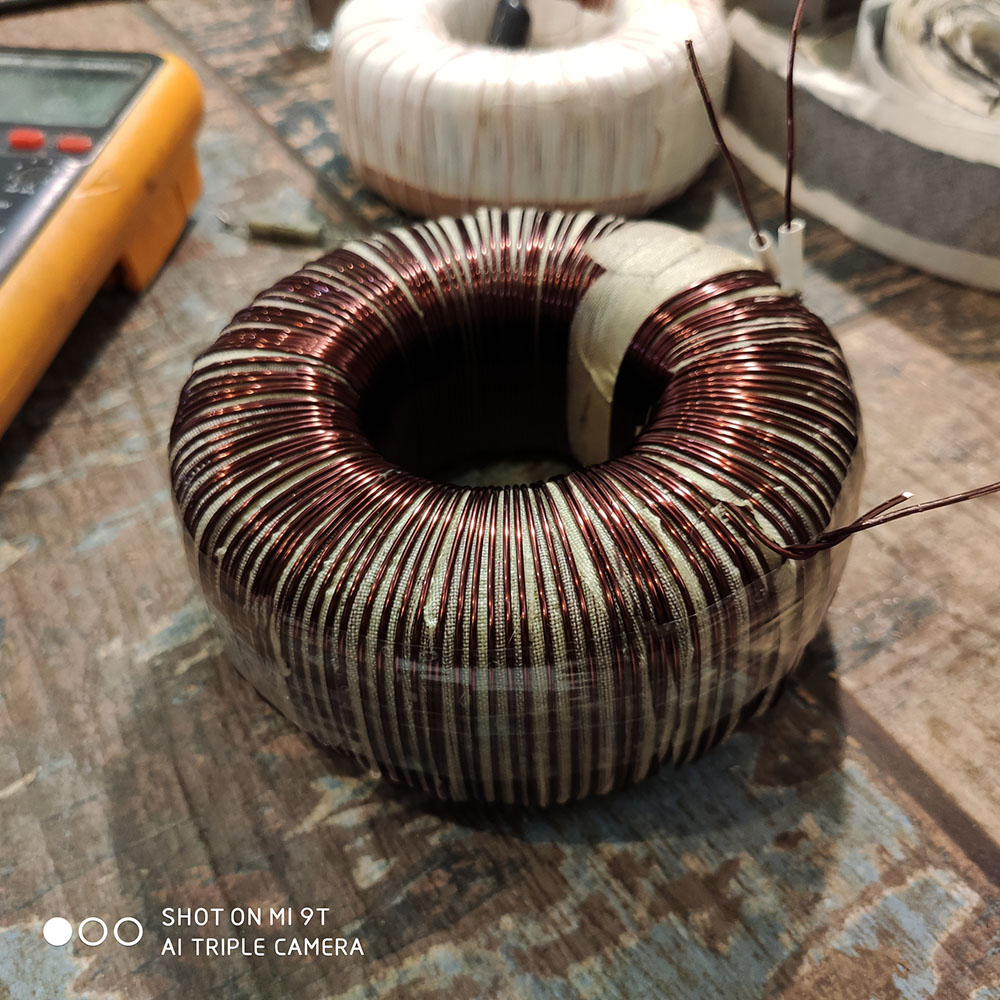

На фото сам агрегат.
Можно измерить АЧХ как у транса, поделив отводом на две независимые обмотки 300 и 650 витков.
Интересно обсудить опыт применения подобных изделий с теми, кто уже использовал такие…
