На днях обратился ко мне товарищ за помощью в настройке тонарма SAEC WE-308. Решил он установить на этот тонарм звукосниматель Ortofon SPU, что оказалось не так просто, как может показаться на первый взгляд.
Разбирательства с этими настройками привело к некоторым интересным выводам, которыми решил поделиться, вдруг кому пригодится в будущем..
Первое, что нужно отметить, это тот факт, что звукосниматель SPU в родном шелле (тип G) конструктивно не предусматривает никакой регулировки оверхэнга (вперед-назад) и поворота внутри шелла. То есть из всех доступных регулировок нам остается лишь одна: монтажное расстояние, дистанция от центра шпинделя до оси поворота тонарма.

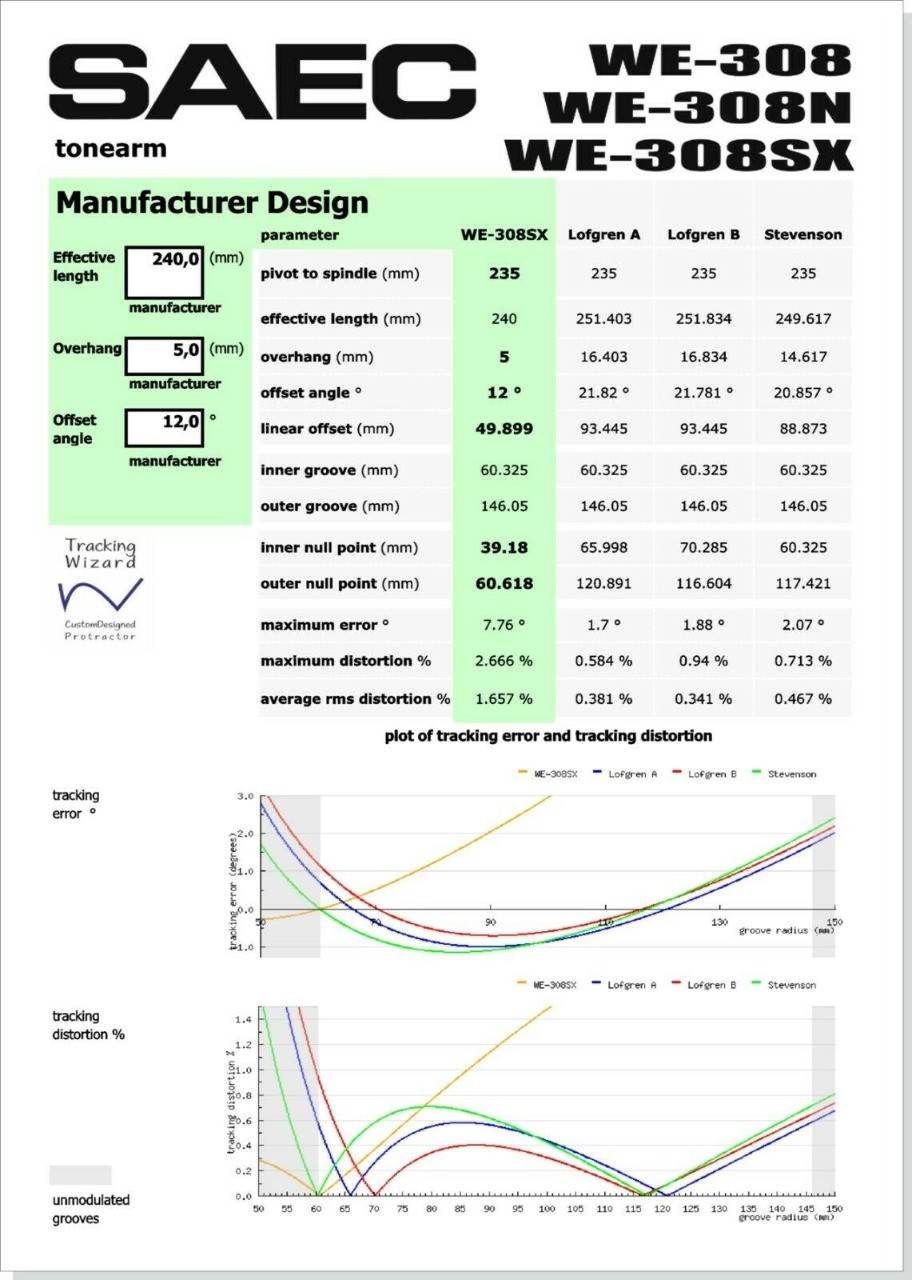

Ок, берем рекомендуемые заводские параметры (левая колонка, в зеленом поле) и видим:
что монтажное расстояние равно 235 мм.
Ну, хорошо. И что мы в итоге получим?
А получим мы довольно странный результат.
У самого яблока угловая ошибка нулевая, зато на внешних канавках эта самая угловая ошибка достигает каких-то космических значений почти в 8 градусов. Что, кстати, подтверждается визуально, т.к. на вводной канавке звукосниматель неестественно вывернут вбок, и это заметно безо всяких шаблонов.
Взгляните на график искажений, линия желтого цвета (заводские настройки) наглядно демонстрирует нам намерение улететь в небеса.
Желаете получить на первой дорожке пластинки искажения в 2.7%? Я лично не хочу.
К сожалению, регулировка расстояния между осью тонарма и шпинделем никак не решает эту проблему. Слишком мал угол коррекции угловой ошибки тонарма (offfset angle), проще говоря, - угол изгиба трубки тонарма.
Если обратиться к книге Аполлоновой / Шумова “Грамзапись и ее воспроизведение”, стр. 47 - 49, то типичное значение этого угла коррекции / изгиба тонарма для оптимизации угловых искажений при воспроизведении 30-см грампластинки должен быть около 23,5 градусов (забегая вперед, по методике расчетов Lofgren A, которой я пользуюсь чаще всего, этот угол равен 21,82 градуса для данного конкретного тонарма).

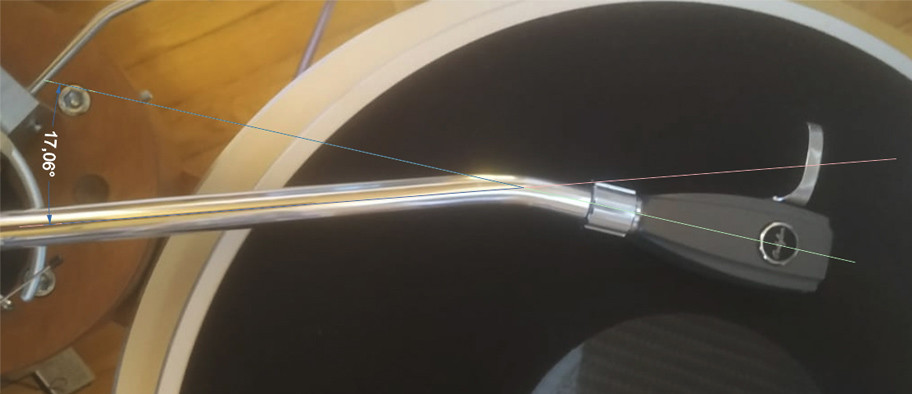

Но японские инженеры решили, что нам и 17 градусов хватит за глаза.
Интересно узнать - почему так?

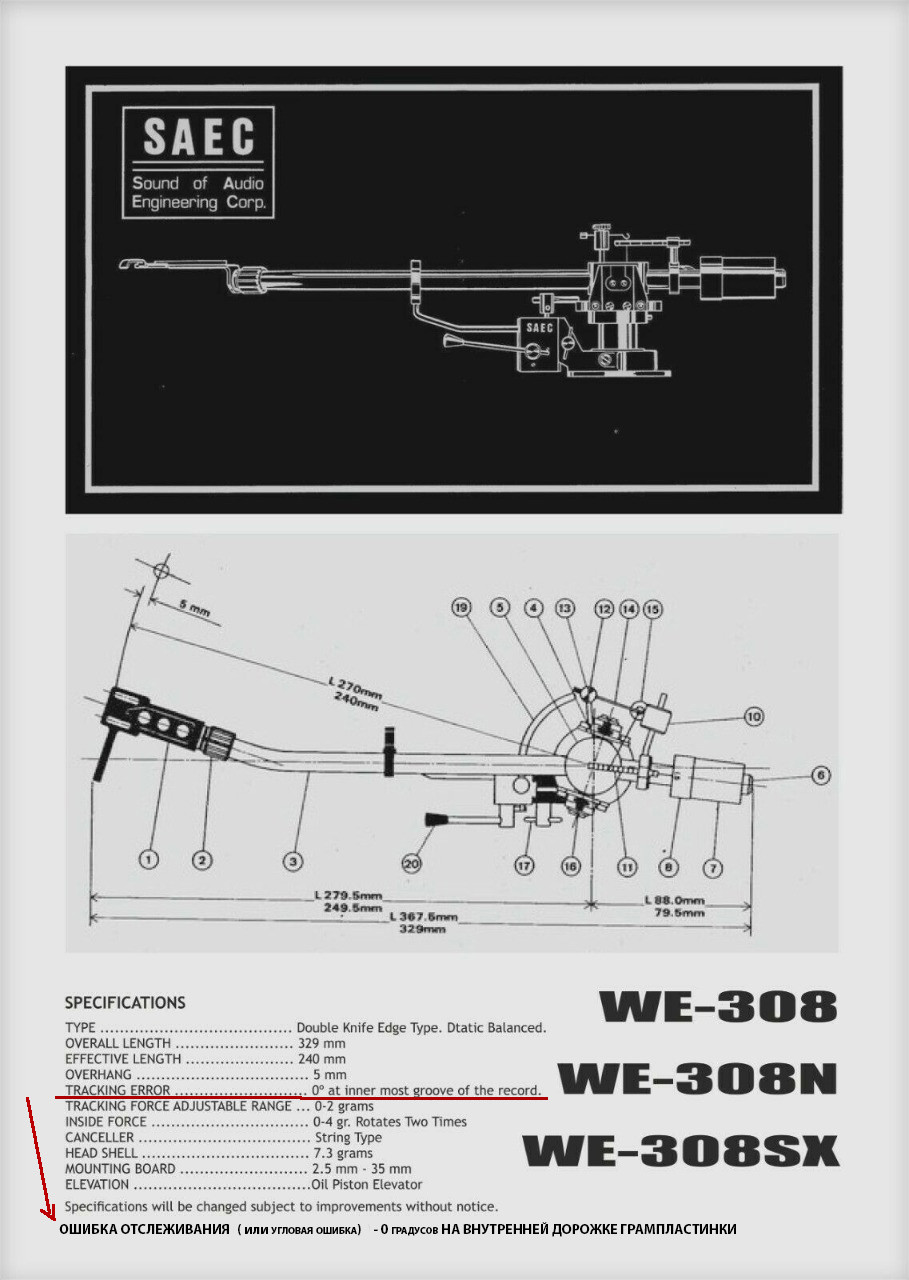

А вот почему, они с гордостью указывают это в мануале,:
TRACKING ERROR - 0° at inner most groove - ну, то есть “вот вам супер-тонарм с нулевой угловой ошибкой, но только НА САМОЙ ВНУТРЕННЕЙ КАНАВКЕ”
Ребята прикололись, похоже. Типа, у всех прочих тонармов к яблоку угловые искажения обычно возрастают, а у нашего - НОЛЬ. Учитесь, салаги!
Короче, приколы - приколами, но как решать проблему-то?
Хорошо, когда есть возможность повернуть звукосниматель в шелле. Хотя и с обычным шеллом с двумя прорезями (как на картинке выше) обычно особо не разгонишься, на большой угол не повернешь. А тут нам нужно повернуть SPU грубо на 5°.
В своем родном шелле - никак.
Что приходит в голову - это брать сторонний шелл стандартной формы и подпиливать в нем прорези, либо мудрить какую-то переходную поворотную площадку…
Сталкивался ли кто-то с подобной проблемой? И главное - как удалось ее безболезненно решить?
