Доброго всем!
Итак, давно думал. Взвешивал все за… Думал около года (может больше), весной 2025 решился…
Сразу скажу, что это практически мой первый подобный опыт апгрейда АС (если не считать ковыряние в старых советских Вегах…). Я далеко не спец по схемотехнике. Руководствовался светами более опытных и искушенных товарищей (это они меня и надоумили влезть в свои АС).
Постараюсь быть лаконичным.
Надеюсь информация будет полезна).
Весь апгрейд проводился этапами и занял примерно 9 мес (со всеми ожиданиями доставки).
Этап 1. Разборка.

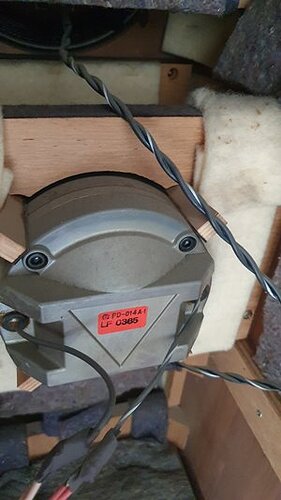

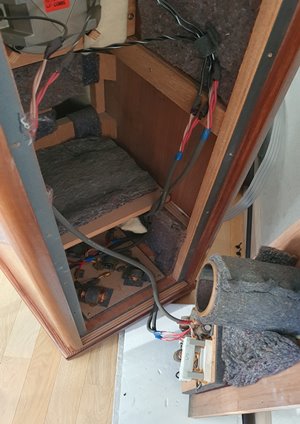

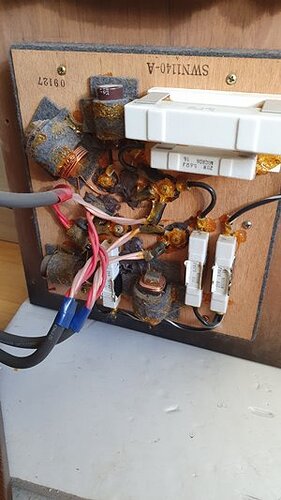

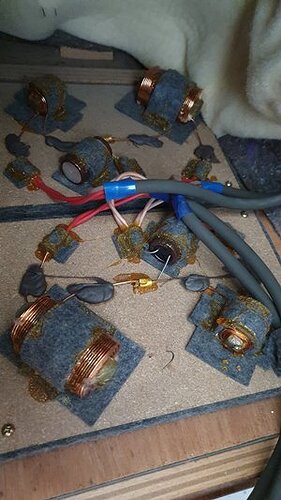

Вскрытие TAD S** -5** (для этого надо было аккуратно снять мягкие заглушки и открутить 16 медных саморезов на тыловой стенке) показало следующее. Фото 1, 3, 4, 5.
Задняя стенка подогнана плотно, но вынулась легко. Зазор минимальный. Внутри все детали соединены без пайки (как и указано в описании). Соединения задемпфированы. Внутренние кабели весьма толстые фирменные Pioneer OFC** .** В целом все добротно, на мой взгляд.

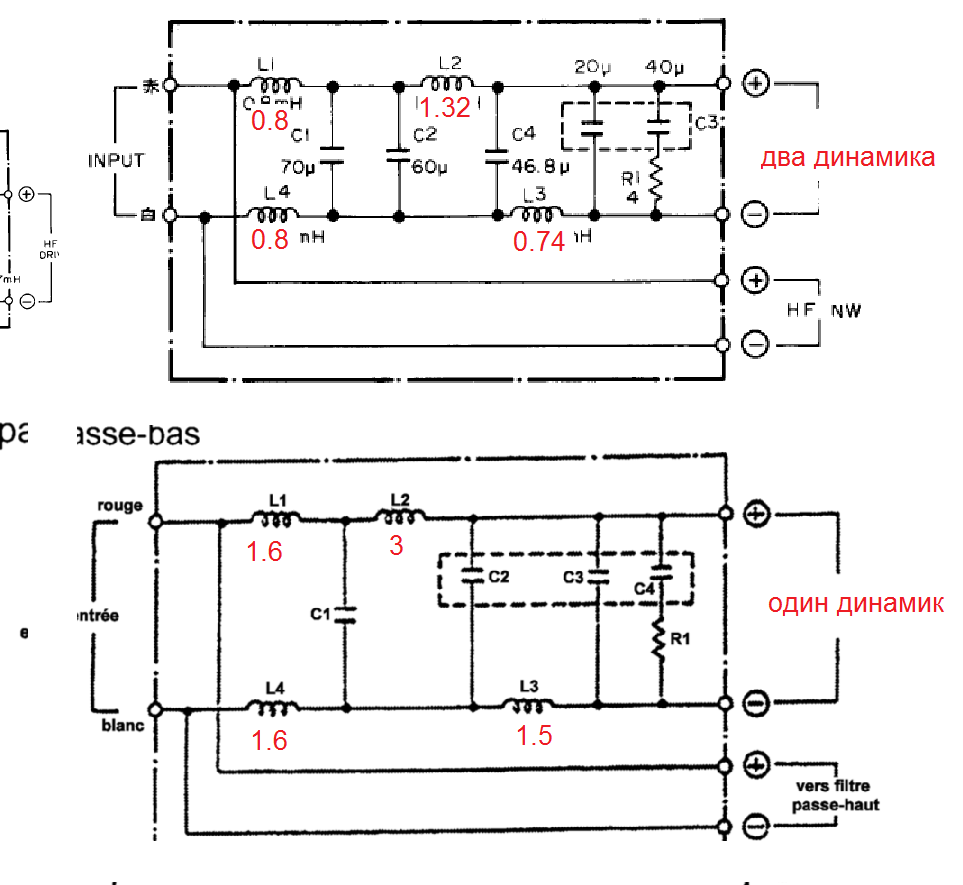

Схема была примерно такая (фото …)

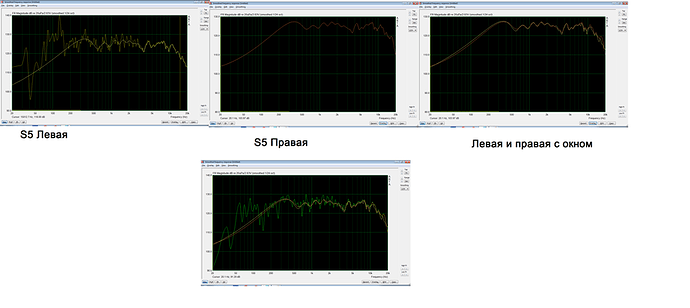

Предварительно мне помогли снять АЧХ (фото …)
Собственно, после АЧХ и мнения товарищей, что АС играют немного низковато - я решил проработать вопрос с супер твиттером (далее). Тем более ранее в нете были видео, где к TAD S** -5** подключены супер-твиттеры.
Этап 2. Временная сборка кроссоверов.

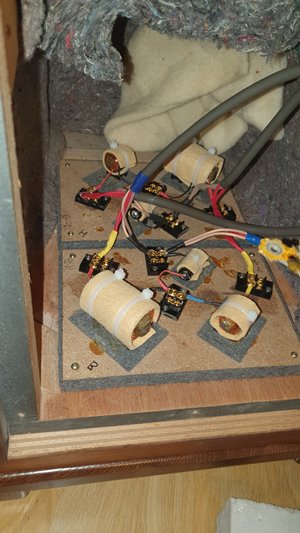

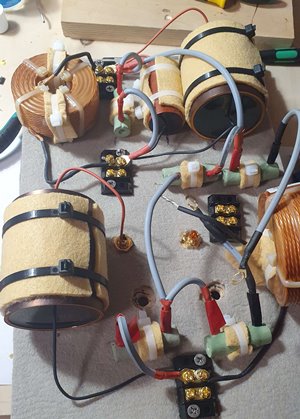

Т.к. для измерения номиналов (катушек особенно) мне пришлось изрядно раскурочить соединения, то собрал временную схему (пока ждал 1-ю часть заказанных деталей), где штатные конд-ры и резисторы были замены на электролиты Jantzen Premium Elco и NIR, соот-но. Кстати, и те и другие – очень приличного качества за недорого. Не хуже штатных как минимум. Фото 18.
Этап 3. Замена деталей ВЧ (катушек и конденсаторов).
Заказал катушки и конденсаторы в марте 2025 у прибалтов (AudioHobby). Выбор пал на Jantzen Amber Copper Z-Cap и** Jantzen LITZ Wire Wax Coil.** Исходя из наличия средств, советам друзей и рейтинга https://www.humblehomemadehifi.com/Cap.html
Оплатил картой МИР и через 3 мес получил все через СДЭК (видимо канал налажен). Из минусов: отследить посылку нельзя, обратной связи никакой. Просто ждешь. Посылка уже пришла, а на их сайте статус – «отправлено»… Тем не менее вроде все пока без проблем с доставкой (знакомые также заказывали – все нормально приходило).
Поменял катушки и конд-ры на фильтрах ВЧ. Фото 22.
Этап 4. Супер твиттер и обвязка.
Пока ждал детали – приобрел практически новые Fostex T90A (да не самый м.б. лучший вариант, но хотел как быстрее…) и детали на обвязку. Лучше всего показал вариант с 3-м порядком (старался приблизиться к Баттерворту)). С1 - Miflex KPCU-01 Copper Foil Paper 2х0,47 мкФ _(реально оказалось 0,91 мкФ всего) + _ L** 1 - Jantzen Cross Coil 0,055 мГн + С2 - Audyn True Copper 2,2 мкФ**
Ну и заменил терминалы штатные на те, что были оперативно доступны Audiocore PR500GF
Пока Fostex подключен по временной схеме. Думаю сделать для него корпус).

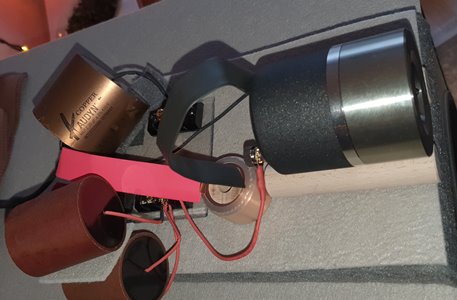

Главный вывод: Смысл в супер твиттере в моем случае однозначно есть! Фото 41.
Этап 5. Финальная сборка фильтров.

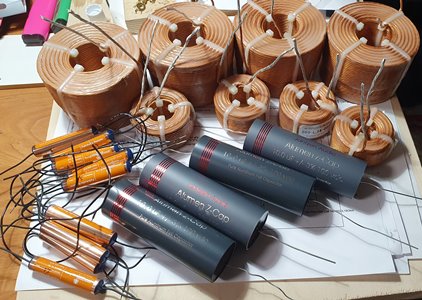

По мере возможностей финансирования в июле 2025 заказал детали для фильтров НЧ и решил заменить резисторы NIR на польские Pathaudio (купился на отзывы в сети – решил попробовать)). Заказ делал у бритов ( HFC ). Катушки также взял Jantzen LITZ Wire Wax Coil** . Были варианты с ленточными катушками, но они и дороже и как мне сказал товарищ, менее универсальны. Потому пока от них отказался. Изначально на СЧ/НЧ секцию заказал конденсаторы Jupiter VT Aluminum Foil Wax & Paper(нужны были 4 шт), но после 3-х месяцев ожидания пришлось отказаться от этой затеи, т.к. по словам бритов америкосы никак не реагировали на их запросы. Поэтому заменил их в заказе на Jantzen Alumen Z-Cap,** благо британцы вполне адекватно и оперативно отвечали.
Через две недели после уточнения заказа по конденсаторам посылка благополучно пришла (Почта РФ).
Решил алюминиевые конд-ры зашунтировать медными Мифлексами 0,1 мкФ. Очень хорошего уровня конд-ры. На супер твиттере мне показались лучше, чем Jantzen Amber** .** Все-таки бумага с п/п. Более мягко звучат. И о цене и по рейтингу они выше также.
Собрал все. Обжимал мягкими гильзами (пока рассматриваю это как не финальный вариант). Раз уж влез, то эксперименты видимо буду продолжать)

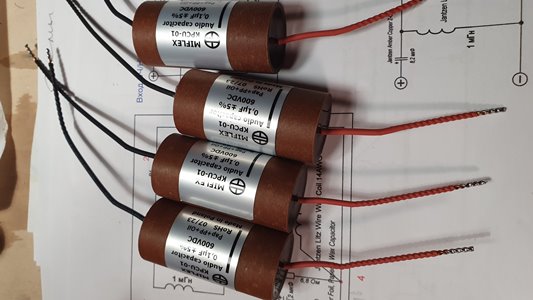

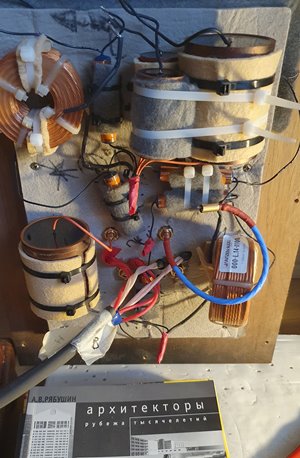

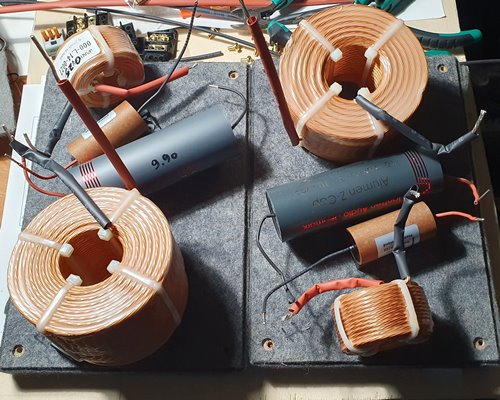

Вот. Фото 32, 33, 40.
Итоги.

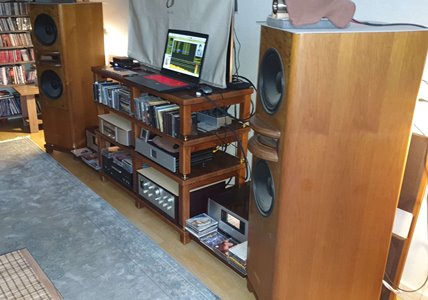

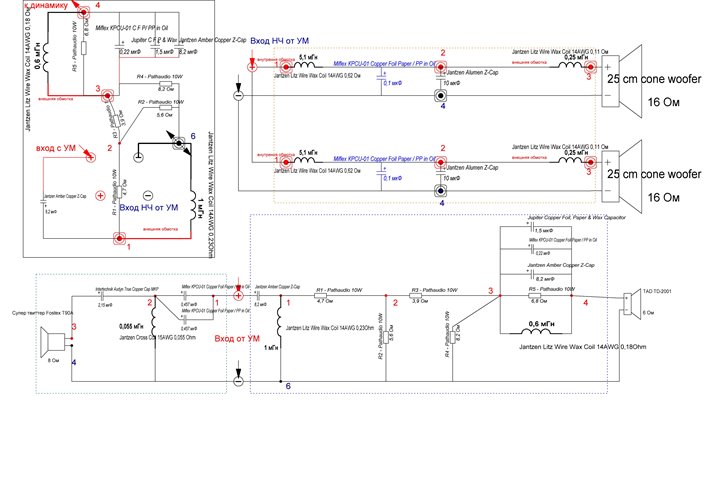

Схема (фото …) и фото 52.
Впечатления. Коротко.
Записи, которые ранее слушал зазвучали по-другому. Звука стало больше явно. Такое впечатление, что разрешение стало выше. Плотность звука также. Задние планы стали проявляться более отчетливо. На небольшой громкости стали слышны нюансы, которые ранее не были так заметны. Инструменты (гитара, фортепьяно, контрабас и др. стали более натуральными). Ударные – очень хороши. В целом, уровень звучания явно поднялся (что ожидаемо). Так что вложенные затраты имели смысл!
АС у меня стоят по длинной стороне комнаты, не очень хорошо. В свое время не дали мне сделать при ремонте одну большую комнату метров 30. Пока так.
PS**.** Чуть позже пришлось найти более правильное место для супер твиттера. Расположение в одной плоскости с НЧ динамиками оказалось не совсем удачным (измерения показывали некоторый завал АЧХ после 12 кГц). Смещение на 20 см вглубь (примерно до оси основного драйвера ВЧ, который находится в глубине АС) дало ощутимый эффект. Звук стал более открытым и ясным во всем диапазоне.
Следующий этап: акустическое оформление комнаты (диффузоры и т.д), замена демпферного материала внутри АС на MUNDORF TWARON (?).
