Закончена работа над прототипом нового усилителя. В общих словах, данный усилитель разрабатывался, как девайс, который может сформировать законченную систему в дополнение к новой версии ЦАПа. То есть, качественный показатели должны быть уровнем не ниже. Соответственно, схемные и конструктивные решения явились продолжением развития того опыта, который был накоплен ранее.

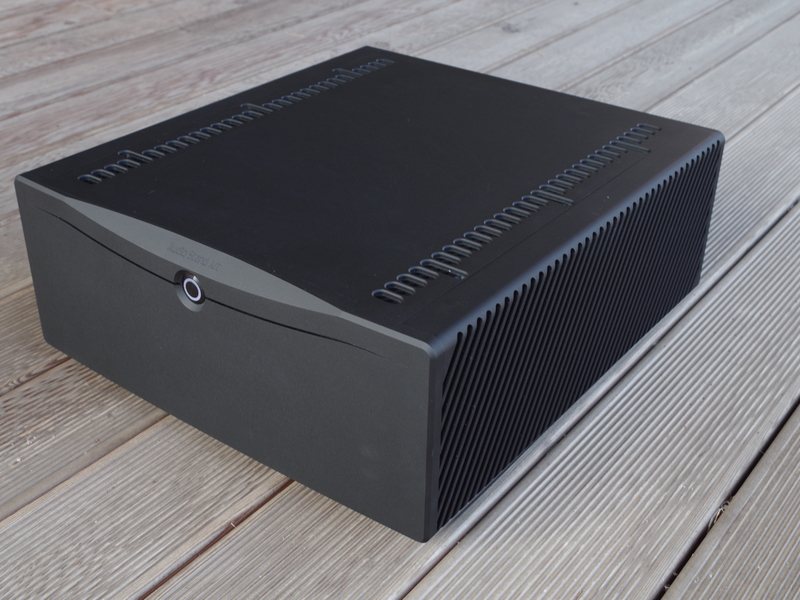

Дизайн в прежнем ключе. Несколько изменилась конструкция радиаторов и верхней панели. ЧПУ фрезеровка, материал Д16Т. Покрытие - чёрный анод.Но возможны и другие цвета.
13 лайков

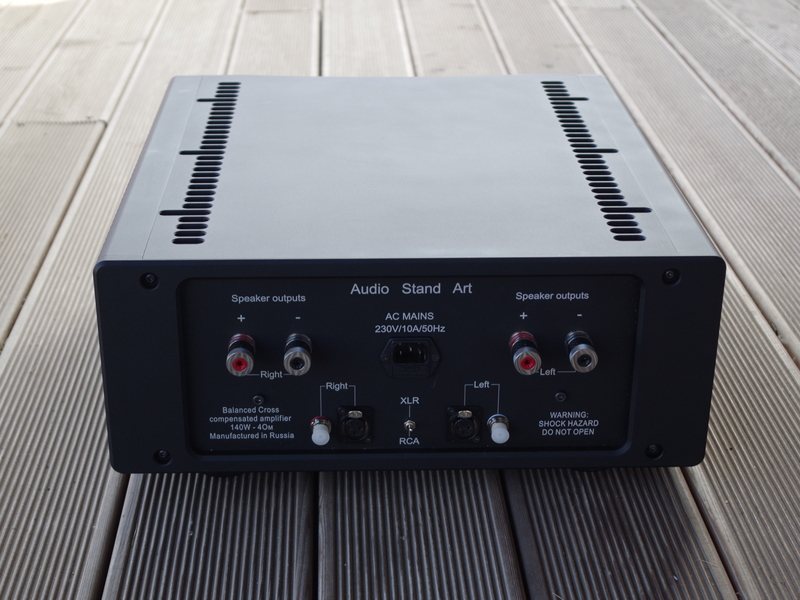

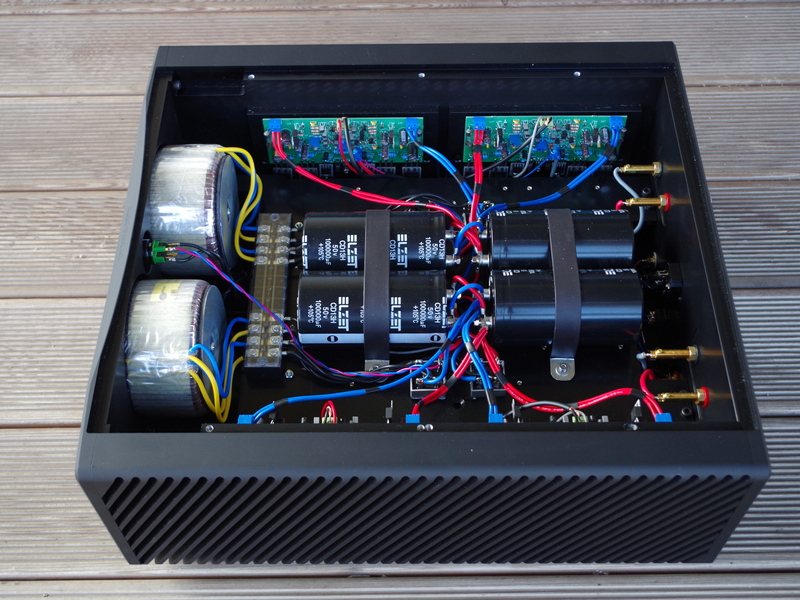

Трансформаторы питания по 400Вт. Выходная мощность 100 Вт в классе А на 4 Ома на канал. Выходная часть в мостовом включении. В данном прототипе основные емкости питания по 200000 мкф на канал.
11 лайков

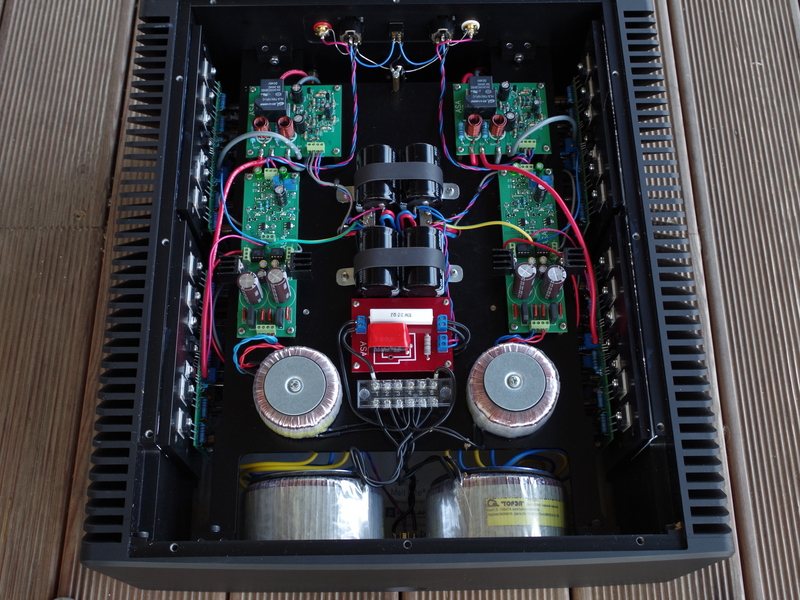

Функционал состоит их трёх узлов:
-
Балансный усилитель напряжения.
-
Перекрёстный компенсатор искажений.
-
Непосредственно выходные усилители.
Плюс мягкий старт, плюс защита выхода от постоянного напряжения для обеспечения безопасности подключённых АС.
11 лайков
И надо добавить, что это прототип. А следовательно, некоторые моменты в компоновке могут измениться.
А так после двух дней прослушивания усилитель показал, что намеченные цели по звучанию достигнуты. Схемные решения жизнеспособны и на их основе можно делать линейку усилителей более высокой мощности. До 1000 Вт на канал.
7 лайков
Схемотехника нового усилителя возникла путём объединения основных “недостатков” двух предыдущих веток. А именно, балансного усилителя класса А и гиперлинейного усилителя.
Если сравнительные тесты подтвердят превосходство новой схемотехники (а это уже пятое поколение транзисторных усилителей ASA), она станет основой новой линейки усилителей.
Третье поколение останется для мощных НЧ усилителей, а гиперлинейники останутся эксклюзивом для гурманов с большими пассивными АС.
Как он по теплу , аналогично моим ,что на вч стоят ?
Холоднее. Радиаторы большие. С них можно больше мощности рассеять.
Рука сейчас свободно держит тепло ?
Да, вес усилителя получился 35,5 кГ. Размеры 170 (В), 440 (Ш), 480 (Г).
1 лайк
Там снаружи 40 градусов.
А насколько можно увеличить мощность в этом корпусе еще , максимально ?
2 Х 150, я думаю, оптимально. Ну и 300 моноблок.
1 лайк
Холоднее на сколько, я блин, реально в первый день теста об третий снизу руку обжёг
Да ладно, это 80+ уже.
Вопрос к читателям. У кого есть Gryphon Essence Stereo?
Ну или что-то эквивалентного уровня.
Не суй руки, куда не потребно.
Хотелось бы сравнения с известными усилителями класса А. Например, Ноосфера, Аудиа флайт, Нельсон Пасс независимых от автора темы людей
