В наличии фонокорректор Musical Fidelity X-LPS v8 и блок питания к нему X-PSU v8. В ожидании прибытия проигрывателя Yamaha GT-2000L озадачился вопросом как использовать X-PSU v8 в качестве внешнего источника питания для стола.
Как человек далекий от электроники зашел в тупик.

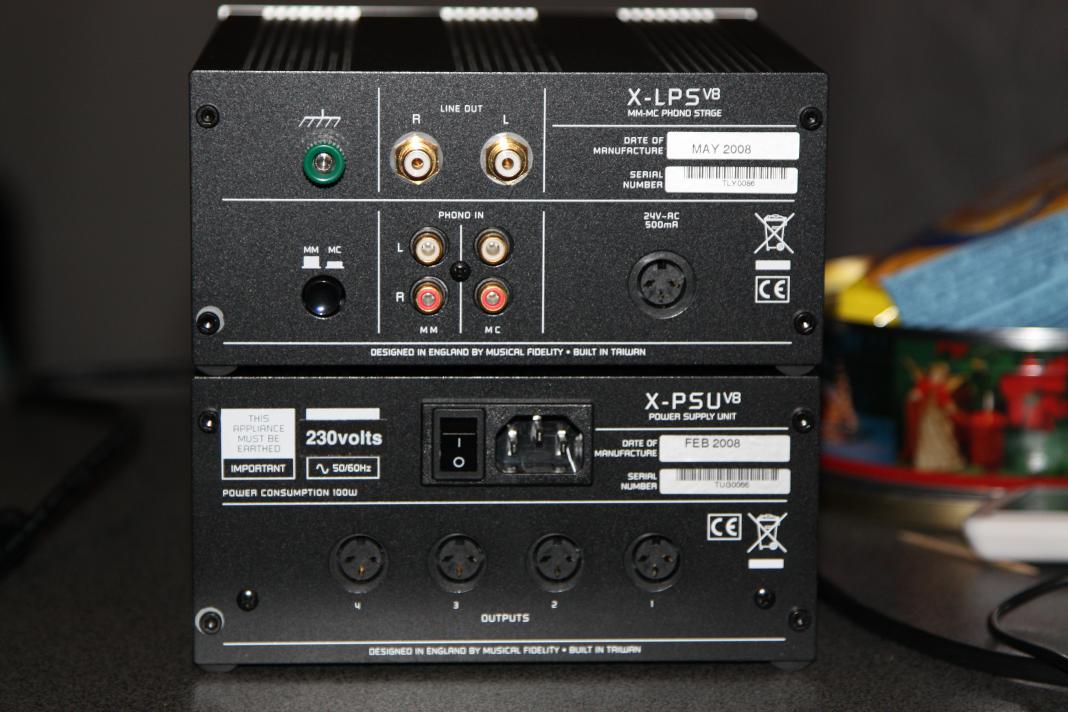

X-PSU v8 выдает 24 В переменного тока. При этом на 3-х штырьковый DIN разъем подается 12-0-12 В.

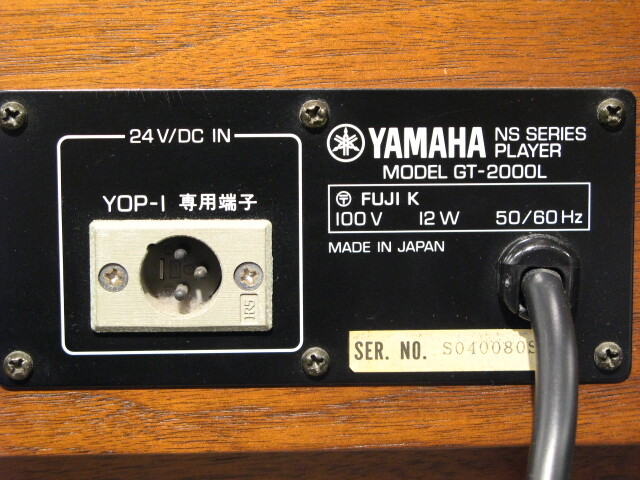

GT-2000L имеет трехштырьковый же разъем XLR для подключения внешнего источника питания 24 В постоянного тока, 12 Вт. Раскладка и замеры напряжения “живьем” на контактах, при подключенном родном внешнем источнике питания YOP-1:
② Output: +25 V
③ NFB detection: +6 V
① GND
Что такое отрицательная обратная связь для меня вообще набор слов.
Прошу помощи у гуру. Каким образом можно реализовать подачу питания?
Заранее благодарен.
P.S. Наверняка есть готовые решения 24Vac to 24Vdc. Что-то вроде этого от Sontay _www.sontay.com/sites/default/files/productdownloads/PS-x.pdf
Но в спецификации смущает сила тока на выходе в 1А и какое исполнение выбрать с заземлением или без?
Поясните, пожалуйста, какую цель Вы этой переделкой преследуете? Проигрыватель б/у и не имеет штатного блока питания? Или Вы рассчитываете на улучшения? Какие? Если все компоненты комплектные, то мое мнение, что кроме вреда в виде напрасно потраченных средств и времени, и, скорее всего, сгоревших аппаратов ничего не будет. Высвобожденные ресурсы лучше бы потратить на компоненты тракта: более хорошую головку, мс-транс, полку под проигрыватель и т.п. Рискну предположить, что основной причиной, которая подвигает Вас на доработку является визуальная “не серьезность” штатного БП от Ямахи. Так уверяю Вас, mf внутри ненамного сильнее! В чем Вы можете убедиться лично. Короче, совершенно точно аппараты Вы доработкой испортите. Если сомневаетесь, как вертак крутит диск-воспользуйтесь стробоскопом или измерительной пластинкой и убедитесь, что все в абсолютном порядке!
P.S. Рискну предположить, что ООС на штатном БП выполнена для подстройки частоты вращения диска. Коль скоро так, то что-то переделывать - это за гранью добра и зла, и причем не только для проигрывателя и блоков питания, но и для фонокорректора.
Претензий к встроенному блоку питания не имею. Иллюзий по поводу его несерьезнсоти не питаю. Но проигрыватель выпускался для внутреннего рынка Японии и рассчитан на 100 В сеть. Кроме того, при использовании внешнего источника питания на 24 В постоянного тока работает электромагнитный тормоз диска. При питании от встроенного источника данная функция не работает.
Блок питания X-PSU v8 рассчитан на подключение 4-х потребителей общей мощностью 100 Вт. Почему бы от него не запитать и вертушку? В этом случае не нужно заморачиваться понижающим трансформатором 220/100 В.
Фонокорректор X-LPS v8 уже в наличии и поменяю со временем. Проигрыватель придет с головкой Shure M95ED. Вроде не самый плохой вариант. Как говорится, надо слушать когда весь комплект соберется в одном месте
Просто, без доработок, к mf Ямаху не подключишь. Про риски даже и говорить не буду, они на каждом шагу! Есть наипростейшее решение-согласующий сетевой трансформатор, поставить Ватт на 200-500 и все! Лучшее решение-простейшее решение. Кроме того, тут оно гарантированное, целиком в Ваших руках, и обратимое- то есть аппараты не меняют своей конфигурации НИКАК, а то, что вмешательство будет непрофессиональным (тем более учитывая то, что Вы гуманитарий и, судя по всему, страсно увлеченный и эмоциональный человек), и эти “твикеры” только языком как правило хорошо работают, гарантированно будет негативный результат. Я, будучи технарем, такое направление даже близко не рассматривал, а занялся бы подбором хорошего трансформатора, который можно и тестером проверить просто. И дальше- слушать, слушать, слушать!
Прекрасная система, не мучайте ее! Купите лучше транс 110/220 помощнее и пофирменнее, все равно, как на “японских японцев” подсядете, с них не слезете! Соотношение цена/качество/состояние - топ! Еще корректоров накупите, усилителей наушниковых с японского рынка-это точно! А наковыряют аппарат-считай, его в мусорку отнести надо!
Друзья мои, технари. Полет вашей инженерной мысли столь стремителен, что завел вас настолько далеко, что ваши рассуждения не имеют никакого отношения к описанной проблеме. Ну о каком вмешательстве в конструкцию вы говорите?
У вас дома в стене розетка на 220 В. Требуется вам зарядить телефон постоянным током силой 1А и напряжением 5 В. Вы бежите до ближайшей распределительной трансформаторной подстанции, что бы в линию, питающую ваш дом, врезать понижающий трансформатор? Нет, вы в розетку в стене, выдающую 220 В переменного тока, вставляете выпрямитель, выдающий вам требуемые 5 В и 1 А постоянного.
Ситуация такая же. У проигрывателя производителем предусмотрено питание от источника постоянного тока напряжением 24 В (разъем на фото в первом посте). MF X-PSU v8 имеет 4 розетки на 24 В переменного тока. Задача найти подходящий выпрямитель 24 В на входе и 24 В же на выходе (см. ссылку на pdf файл) или изготовить его самостоятельно. Один конец провода, торчащего из выпрямителя, воткнуть в розетку MF, а второй конец - в разъем проигрывателя.
Кстати-не сочтите крохобором. Понятия “сила тока” - нет! Есть просто - “ток”! И еще блесну остроумием - обратная связь-это регулирующее воздействие на процесс, зависящая от некоего параметра этого процесса. Бывает отрицательной-то есть направленной на уменьшение интенсивности процесса и положительной-соответственно, на его увеличение. Типичный пример технического обьекта с ООС-бачок унитаза, чем больше воды набрано в пустой бачок, тем выше поднимается поплавок и тем сильнее он перекрывает поток воды, наполняющий бачок.
Если есть понимание процесса, не надо рассказывать про бачок унитаза. Отрицательная обратная связь в родном блоке питания YOP-1 используется для регулировки выходного напряжения. Имеет ли значение, если данный пин разъема не будет подключен куда либо?
Запитать всё от свинцовых АКБ напрямую без стабов, диодов, трансов и сети. Только шунтирующие электролиты поставьте побольше, получше и поближе к потребителям.
Все остальные решения - полумеры, по звуку способные лишь немного приближаться к АКБ питанию.
Начнем с курса электротнхники, с именно с того, что из X Вольт синусоидального переменного тока Вы никогда не получите те же X Вольт постоянного, а получите постоянный ток с напряжением, равным т.наз. ДЕЙСТВУЮЩЕМУ значению напряжения, то есть согласно Закона сохранения энергии электрическая РАБОТА переменного тока 24В должна быть РАВНА электрической работе ПОСТОЯННОГО тока. Или геометрически: площади под/над синусоидой равны площади под прямой линией постоянного тока. Очевидно, что поскольку синусоида извивается, постоянное напряжение, преобразуемое из этого переменного будет МЕНЬШЕ. На половину корня квадратного из трех, т.е.примерно 0,6 х 24 = 14,5 Вольт. А с реальности, с учетом потерь, чуть этого меньше. Так что даже с самого начала задачка НЕТРИВИАЛЬНАЯ и овчинка выделки не стоит. Вам, хочешь-не хочешь сначала из переменного тока 24 В надо будет делать 36 В и только потом выпрямлять и сглаживать. Ведь вечный двигатель еще не придуман! Повторю свое мнение: затея неправильная.
Начнем с курса электротнхники, с именно с того, что из X Вольт синусоидального переменного тока Вы никогда не получите те же X Вольт постоянного, а получите постоянный ток с напряжением, равным т.наз. ДЕЙСТВУЮЩЕМУ значению напряжения, то есть согласно Закона сохранения энергии электрическая РАБОТА переменного тока 24В должна быть РАВНА электрической работе ПОСТОЯННОГО тока. Или геометрически: площади под/над синусоидой равны площади под прямой линией постоянного тока. Очевидно, что поскольку синусоида извивается, постоянное напряжение, преобразуемое из этого переменного будет МЕНЬШЕ. На половину корня квадратного из трех, т.е.примерно 0,6 х 24 = 14,5 Вольт. А с реальности, с учетом потерь, чуть этого меньше. Так что даже с самого начала задачка НЕТРИВИАЛЬНАЯ и овчинка выделки не стоит. Вам, хочешь-не хочешь сначала из переменного тока 24 В надо будет делать 36 В и только потом выпрямлять и сглаживать. Ведь вечный двигатель еще не придуман! Повторю свое мнение: затея неправильная. Кажется я правильно сказал…
Только рекомендации обратиться к специалистам, что бы не спалить проигрыватель.
