Итак, усилитель более менее настроен. Осталось подобрать входную лампы.
Параметры выхода:
2х80 Вт на 4 Ом, 2х40 Вт на 8 Ом.
КНИ на 1 Вт (8 Ом ) - 0.05%. КНИ на полной мощности 0.5%. На мощности 50 Вт около 0.2%.

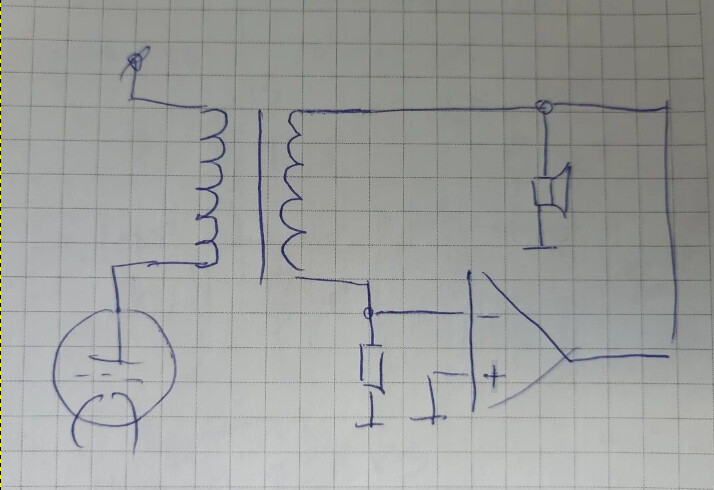

Коцепция усилителя: трансформаторный однотактный усилитель на лампе 2A3 работающий непосредственно на нагрузку + транзисторный бустер, который обеспечивает выходной ток вообще ничего не зная о входном сигнале.

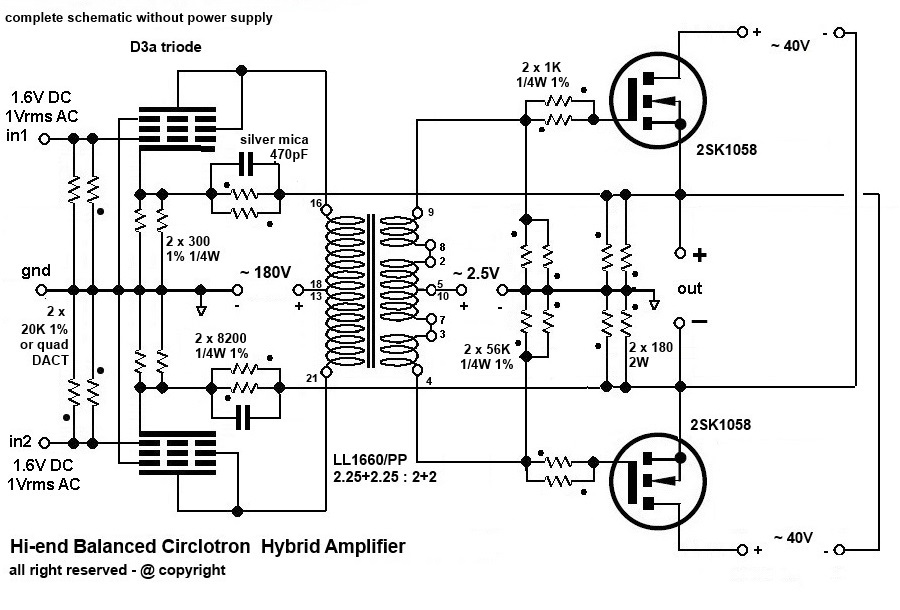

В отличие от классического гибрида где на входе стоит ламповый усилитель, а выходом является транзисторный буфер, здесь мы имеем дело с реально ламповым усилителем.
Звук усилителя напоминает лучшие образцы мощных однотактов на лампах ГМ70, V1505. При этом имеет транзисторный контроль баса и может работать на любую нагрузку.
Антон, выходной трансформатор полностью гальванически развязывает лампу от нагрузки. Тогда в правой части схемы соединяем провадником все земли, а знак земли переносим на верхний провод. Тогда получаем обычную схему с повторителем. Или тут что-то опущено?
Rsense много меньше выходного сопротивления ламповой части. Транзисторная следит чтобы через трансформатор не шёл ток и ничего не знает про напряжение.
Не совсем. Повторитель - это усилитель со 100 процентной ООС.
По сути, твоя схема отличается от эмиттерного повторителя меньшим значением резистора и большим петлевым усилением. Да, это интересно и может иметь определенные преимущества.
