Михаил К., с учетом уровня запроса прикидочная оценка уже показывает серьезные недочеты, так что тратить силы на отличие экспоненты от аппроксимирующей прямой в данном случае грубого промаха смысла нет.

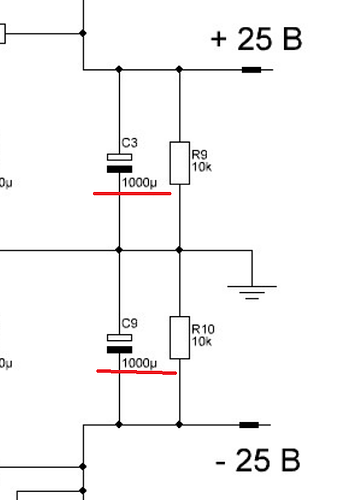

Кстати, не 1000 мкФ, а 100 мкФ у ТС.
PS. В какой-то статье встретил “Влияние коэффициента нелинейных искажений в третьем знаке на коэффициент полезного действия в пятом знаке” - цитирую не дословно, но по смыслу.
PPS. Где указано “моя теория”? Не уподобляйтесь…, ладно, возьму старого героя - Арабаджи.
1 лайк
2 х 25 В х 15 А = 750 Вт на выходе. Выпрямитель должен давать 2 х 40 В х 15 А = 1200 Вт. С учетом кпд выпрямителя мощность трансформатора д. б. 1600-1800 Вт…
Так это на выходе, а речь я вел о входе, ведь энергию стабилизатору поставляет выпрямитель (от сети через трансформатор - и тут придираться будете? Тогда будьте добры, внимательнее)
И опять-таки, что Вам, Михаил К., тонкости быстрой оценки - стремление к абсолютной истине? Нафиг оно здесь надо на фоне грубых ошибок…

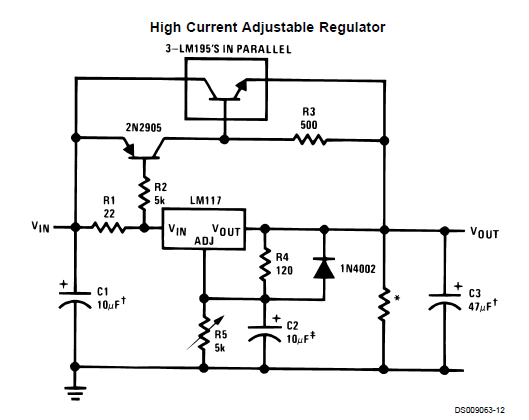

Правильная схема показана в документации LM337/317. Изменения схемы требуют некоторого дополнительного продумывания вариантов, например, защиты от КЗ.
Входная емкость на ток 15 А считается не по микрофарадам, а по допустимому току пульсаций батареи конденсаторов. Суммарно батарея должна держать не менее требуемого тока нагрузки. Минимально получается три банки порядка 15000 -22000 мкФ на 35 вольт на плечо, каждая держит ток пульсаций порядка 5-6 А. Больше естественно лучше.
Диоды Шоттки должны быть на 40-50А. Вместе с трансформатором и радиаторами будет ~15-20 кг счастья.
Интересно, что с обсуждаемыми 25 вольтами и 15 амперами, одинаковую фильтрацию дадут конденсатор 95 тысяч мкф и вдесятероменьший конденсатор 9.5 тыс мкф в паре с дросселем 26 миллиГенри.
Нет, не должен. Если будет применяться рекомендованный интегральный стабилизатор, то максимальное падение напряжения на нем 1.5 В.
Делаем некоторый запас в 0.5 В, получается, что после диодов постоянное напряжение должно быть как минимум 27 В при рабочем токе.
При таком раскладе падение на ИС будет 2 В, рассеиваемая мощность 15 Вт на каждом ИС.
Про необходимое переменное напряжение на вторичных обмотках транса не могу сказать, много будет зависеть от диодов.
Если использовать диоды Шоттки, то можно найти такие, у которых падение напряжения на каждом диоде будет 0.8 В при токе в 7.5 A.
1 лайк
Интересно сравнить массу и габариты конденсаторов на 100,000 мкФ и дросселя на 26 мГн на 15 А.
1 лайк
К 27 В нужно добавить 10% на просадку питающего напряжения по ГОСТ, итого проектируем 30 В при номинальных 230 в розетке, а радиаторы считать для случая превышения напряжения в розетке по ГОСТ на 10℅, то есть для входного 33 В. Итого падение 8 вольт на 15 А мгновенная мощность до 120 Вт на плече. Средняя с учётом пик фактора музыкального сигнала будет меньше раза в 4, но всё равно радиатор на 30-40 Вт будет иметь приличные габариты.
Для примера : тороид (наружный, внутренний, высота) 135х85х40 мм с двумя зазорами по 1.25 мм, 240 витков проводом 2.5 мм.
Итого 4 кг. Цена вопроса на сегодня -10 тыс.
И нужно учесть два момента, конденсаторы должны быть рассчитаны на ток 15 ампер.
И, самое главное, я взял довольно большой коэфф. пульсаций - 2%, и уже получилась разница по емкости в 10 раз.
А если улучшить фильтрующие свойства например в Х раз, то в чисто емкостном варианте надо увеличить емкость тоже в Х раз, а в индуктивно-емкостном - только в корень из Х.
Пример: уменьшили коэфф пульсаций в 100 раз,до 0.02 %, значит в емкостном надо увеличить емкость тоже в 100 раз, а в индуктивно-емкостном -только в 10 (десять) раз.
И еще главнее, в чисто емкостном фильтре при открытии диодов (в нашем случае ) будут огромные броски тока подзаряда огромной емкости с частотой 100 Гц. А с дросселем - нет.
Никто не принуждает автора следовать ГОСТу. Пусть сам принимает разумное решение.
С дросселем будет резонансный переходной процесс фильтра при подаче питания с характерной частотой, определяемой его LC, который может дать перенапряжение на вторичные цепи до ~80%, если будет недостаточное демпфирование резистивной нагрузкой или сопротивлением самого дросселя. Для 26 мГн и 10000 мкФ характеристическое сопротивление получится ~1.6 Ом - и где наши 15 Ампер, если таким будет сопротивление дросселя? А если сопротивление будет ниже, будет выброс на ПХ и колебательный процесс при включении.
