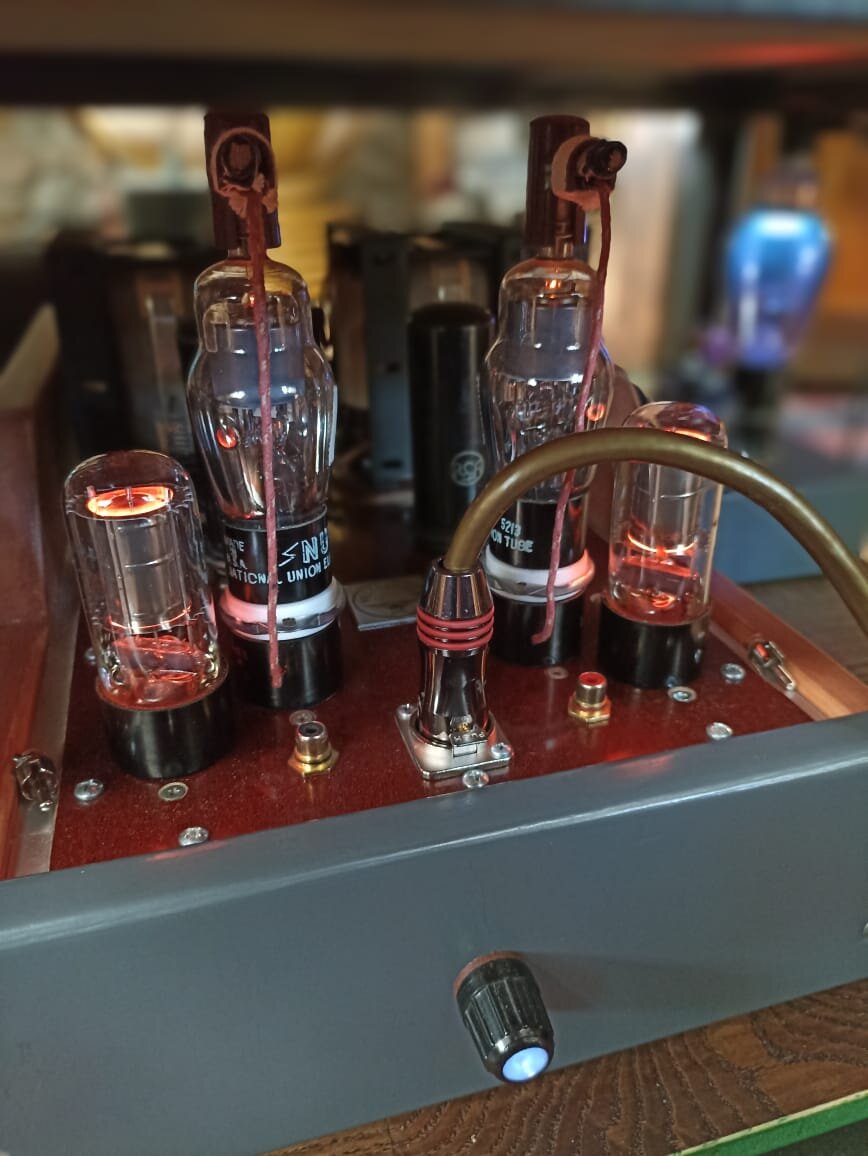

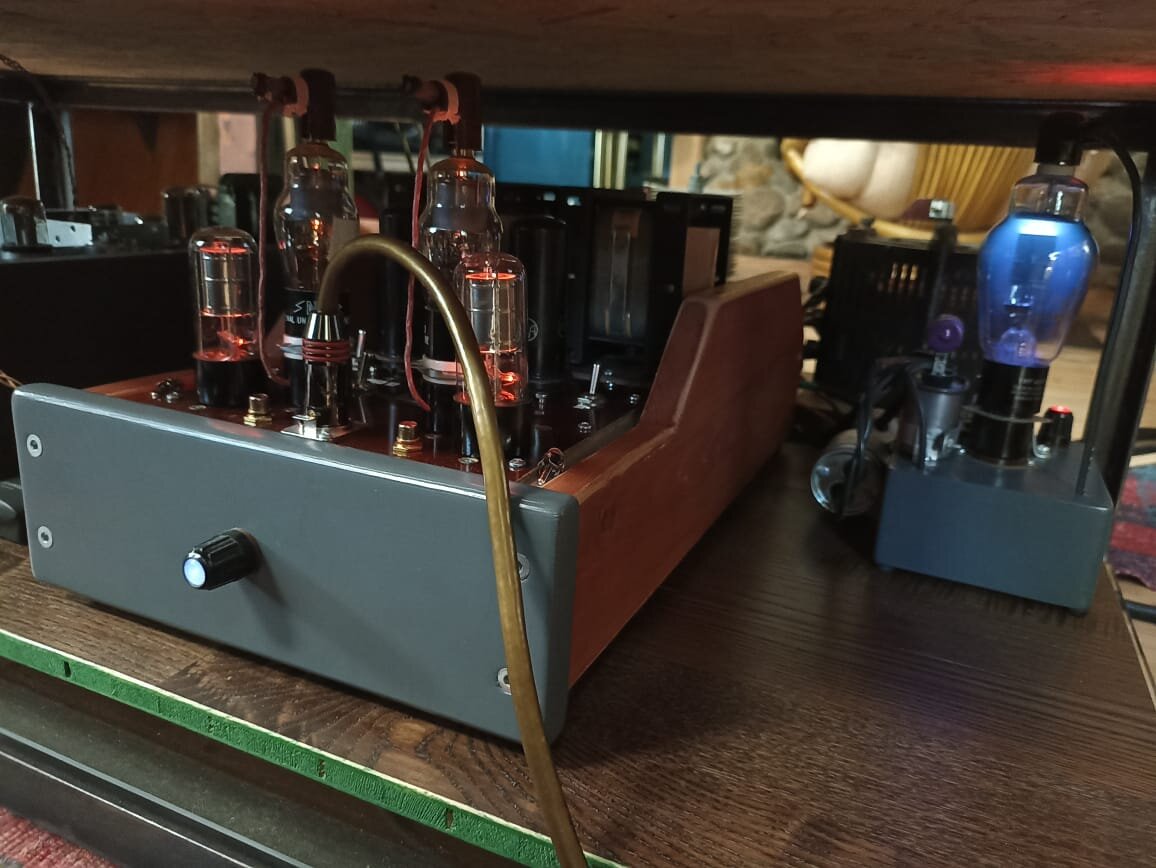

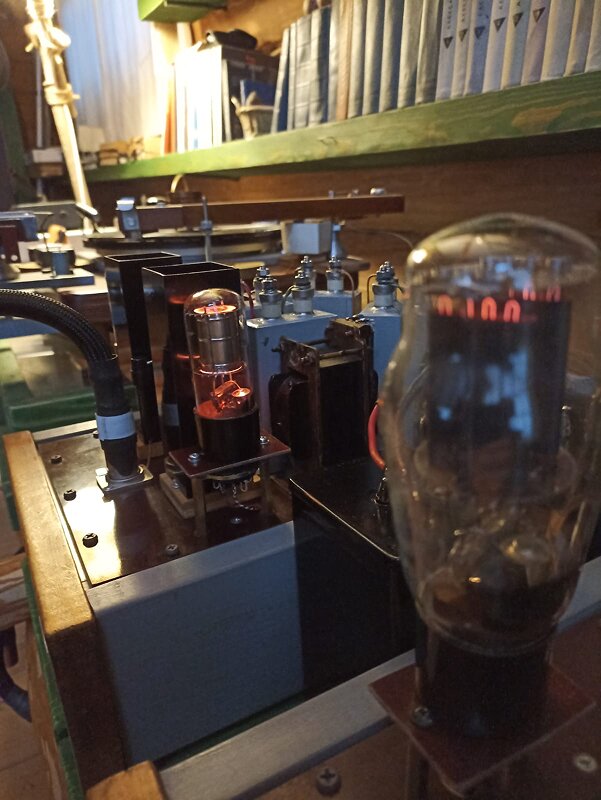

Краткая предыстория… Прошло довольно много лет с того момента как Юра Лиховол открыл тему обсуждений по моей аудиосистеме (сейчас она закрыта за давностью лет). После этого система довольно сильно эволюционировала и году так в 2016-17м была полностью продана, в связи с изменением жизненных обстоятельств и переездом в другой город. После продажи я года три практически ничего не слушал, кроме мырлыканья “яндекс-музыка” и прочих “спотифаев” в авто и аудиокнижек в долгих поездках. Но время идёт, а старая любовь живёт вечно! Детали всякоразные на полочках пылились и я решил собрать ламповичок для своих Градо Референс. В общем-то ничего глобального не задумывалось и потому за пару выходных на коленках собрался двухкаскадный отнотактничек на 6V6 в триоде для прослушивания музыки с ноута через наушники во время работы. К тому же неким образом в хозяйстве нашлась пара Altec 14, которые я никогда всерьёз не рассматривал, но на безрыбье и рак - рыба! В общем подключил я эти Altec к усилителю как-то раз и неплохо так это всё заиграло, несмотря на карликовую выходную мощность аппарата. Естественно, усилитель собирался по идеологии отъявленного минимализма, то бишь не имел даже анодного трансформатора питания, как впрочем и все мои приборы прошлой системы. Послушал я, послушал пару вечером и решил добить этот набор недоразумений до вменяемого удобоваримого варианта аудиосетапа. По усилению ничего глобально альтернативного я не предполагал, а вот АС решил перелопатить, зная весь тот позор, помещённый в ящики из ДСП. Динамики менять смысла не было в пределах заданной концепции, а вот фильтр я полностью пересчитал в последовательный и собрал заново с учётом своего понимания “правильности” (неполярные конденсаторы, воздушные индуктивности на ВЧ, индуктивности-нулевики на НЧ, навесной монтаж, нормальная проводка внутри и т.д.) Как итог, звучание успокоилось и стало более взрослым, “правильным”. Стало возможным слушать классику! Параллельно занимался изготовлением ДАКа на базе платы SW1X DAC3 (1541а) с ламповым DEM-клоком, питаемым кенотроном, пассивным преобразованием на медном проволочном резисторе 5 Ом и двухкаскадном аналоговом окончании с трансформаторным выходом на аморфе. Питание, естественно, бестрансформаторное, смещение всех каскадов фиксированное. Питание цифровой части от раздельных по напряжения трансформаторов с селеновым выпрямлением 5В шин и кенотронным для 15В. Сигнал на него подавался по I2S c внешнего USB конвертора, также имеющего ламповый клок с кенотронным питанием. Низковольтная цифра также питается через кенотрон. С цифровым источником дальше заморачиваться не стал, вполне хватало для требуемых задач. А далее судьба сделала мне подарок!

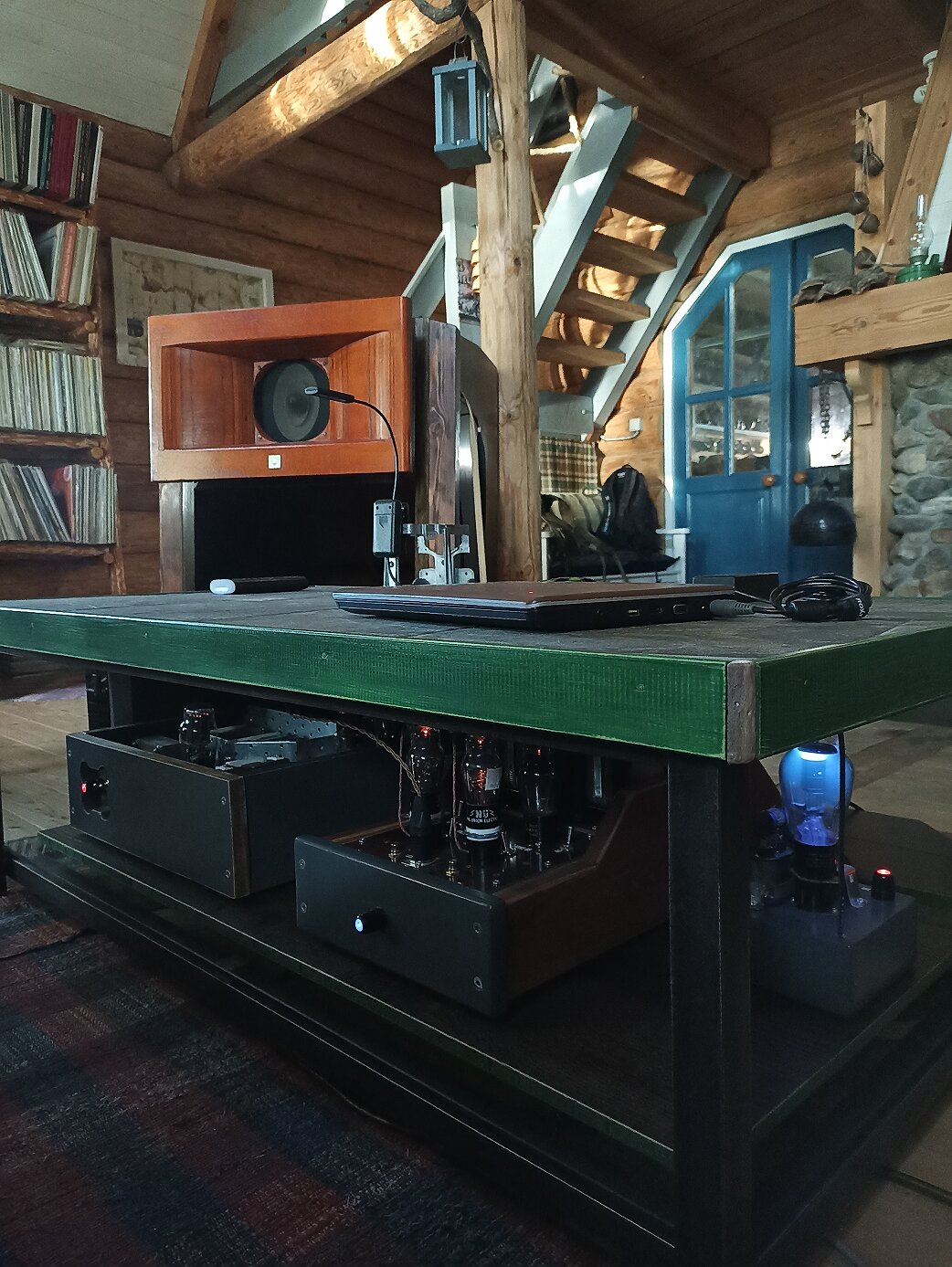

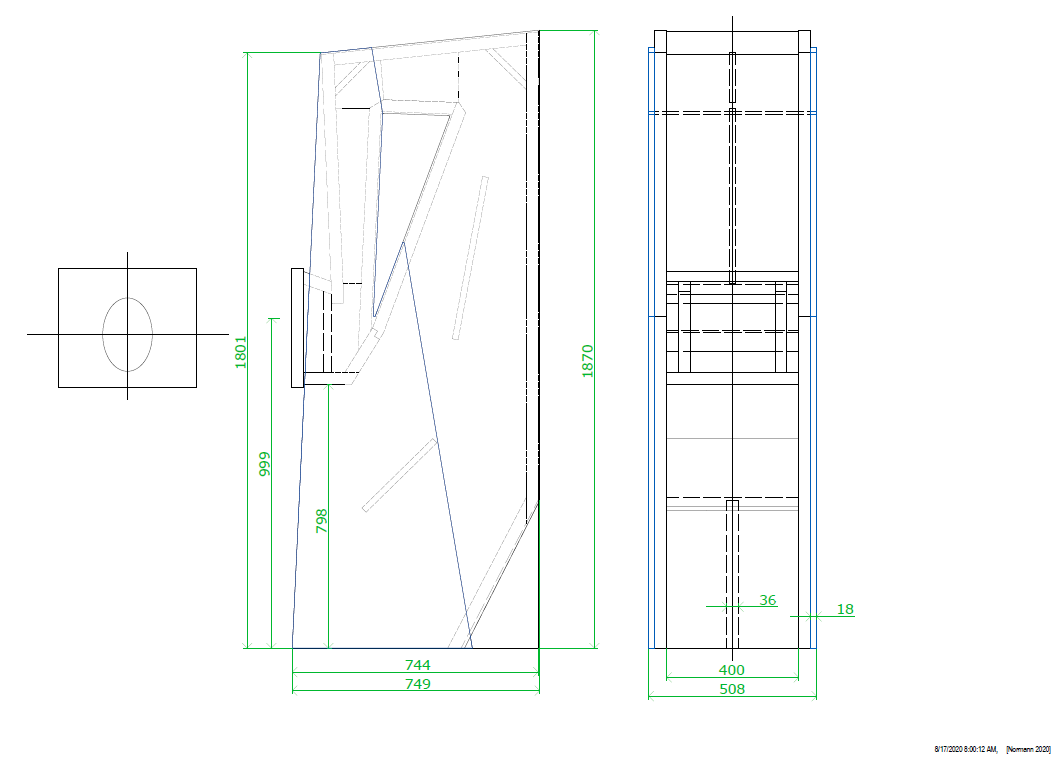

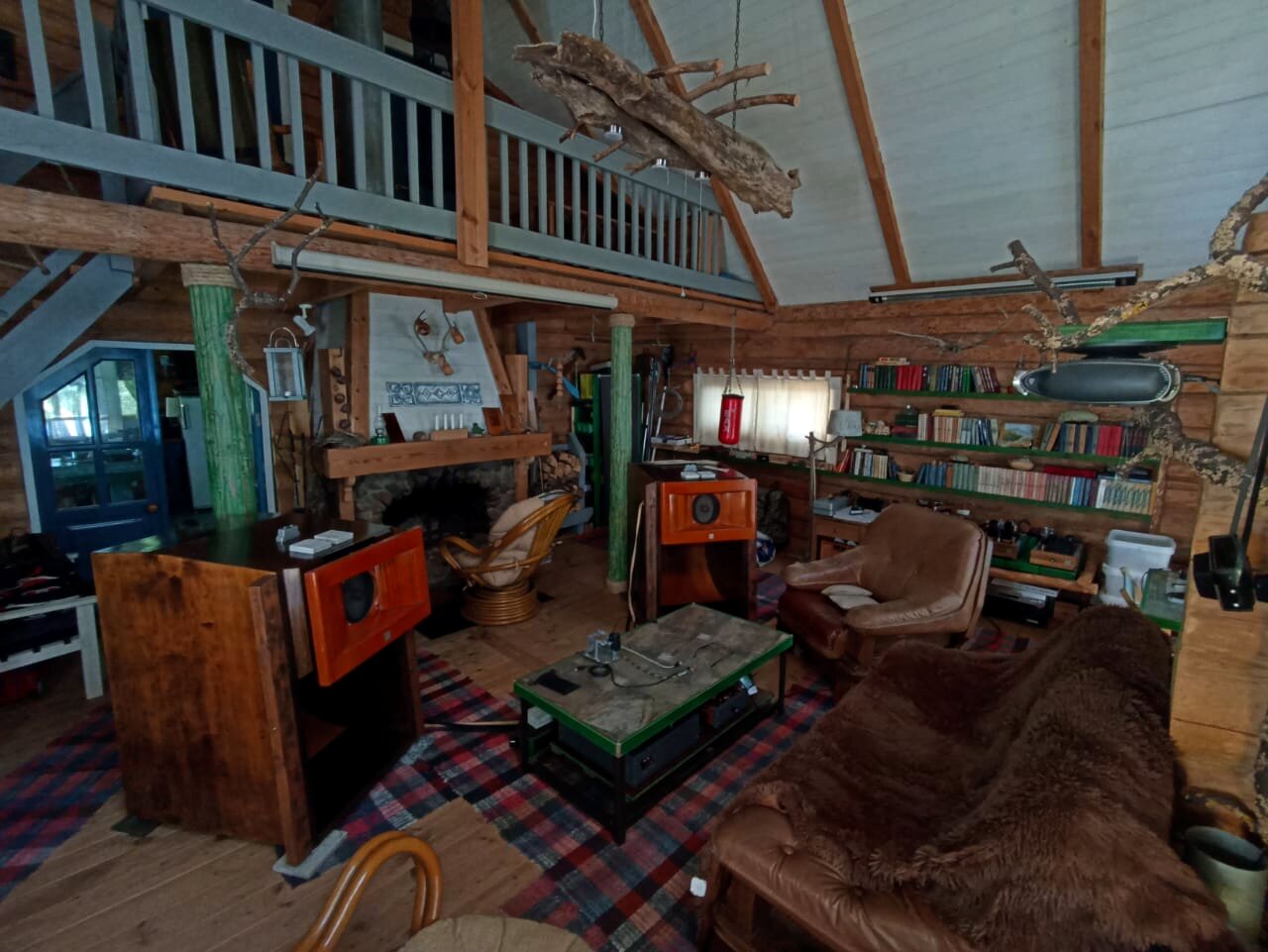

После долгих скитаний по рукам пары моих товарищей, ко мне смогли вернуться АС из предыдущей системы - рупорные Vectorhorh FH, в которые были установлены ждущие своей очереди ШП Sonido 096 на альнико, любезно подаренные мне ранее Иштваном, и спроектированные по индивидуальному заказу для использования в рупорном оформлении. В серии таких динамиков нет. АС с помощью товарища мы перевезли в дом в деревню, где я проживаю. Пришлось их немного подреставрировать косметически и “жизнь заиграла новыми красками!” Так прошло примерно два года, пока я не договорился с Иштваном об изготовлении для этих ШП новых высоковольтных магнитных систем FC. Ранее он устанавливал на некоторые свои изделия только низковольтные МС, но мне нужно иное, потому и пришлось его долго уговаривать! ))) По прибытию новых МС я разобрал динамики и переставил магниты. Результат того стоил. Да, БП для них я собрал по своей классической минималистской схеме c 9А автотрансформатором на входе, раздельными поканально мощными селеновыми столбами, неполярными конденсаторами фильтров. В итоге на электромагниты подаю 200В при токе 100мА. Это очень серъёзно для малышек 6х9". Эффективность динамика вне оформления в СЧ диапазоне в районе 96-97дБ при ватте. В гибридном рупоре отдача возрастает, само собой, в большей части диапазона. Далее началась эпопея с возрождением аналогового источника, кой был моим основным и единственным музыкальным сердцем с 95года. Весь процесс построения механической и электрической части в данный момент описывать не буду, много букв набирать на клавиатуре. Возможно, позднее опишу, если будет заинтересованность. Скажу лишь, что в итоге имеется трёхкаскадный фонокорректор с пентодом на входе с корректирующей нагрузкой, далее триод в качестве драйвера и затем снова пентод в триодном режиме с трансформаторной нагрузкой. Питание анодов раздельное покаскадно, полностью бестрансформаторное, смещение везде фиксированное, выпрямление комбинированное кенотроны/селен, ёмкости неполярные бумажные. На роликовом столе установлены три тонарма разной длины, два деревянных и один простой ортофон. Головки: Основная - Decca 4го поколения (SH4E без корпуса на адаптере с моим тюном, Fairchild SM1 - для старых пластинок 50-60х годов, и Stanton для фона, попсы и прочего незначимого материала. В общем как-то так… Фото опубликую по мере надобности и из наличия.
Всем больше хорошей и разной музыки!
