Самодельные фонокорректоры

[Alexey_04]

Предлагаю в этой теме делиться собранными фонокорректорами

Давно ещё, когда только начинал заниматься лампами, думал, что усилители никогда собирать не буду, т.к. отпугивала намотка ТВЗ, решил начать с фонокорректоров.

Первым был собран по известной многим схеме Василича. Его конечно часто подвергают критике. В целом, я скажу, корректор неплохой, звучит прекрасно, но лампы начинают деградировать достаточно быстро(толи много брака, толи просто старые) и играть он перестаёт. Отсюда собственно и критика.

Следующий корректор я решил уже делать на пальчиковых лампах, которые можно заменить в случае чего, т.к. перепаивать 6н17б - то ещё удовольствие. Решил делать по классической схеме. Входной каскад на 12ах7, за ним пассивная RIAA цепочка, второй каскад тоже на 12ах7, и катодный повторитель на 6н23п. Решил перенять идею Василича и оставил возможность регулировки RIAA. Об эту тему уже много копий поломано, но на мой взгляд, когда пластинка уже заезжена, можно немного приподнять верха.

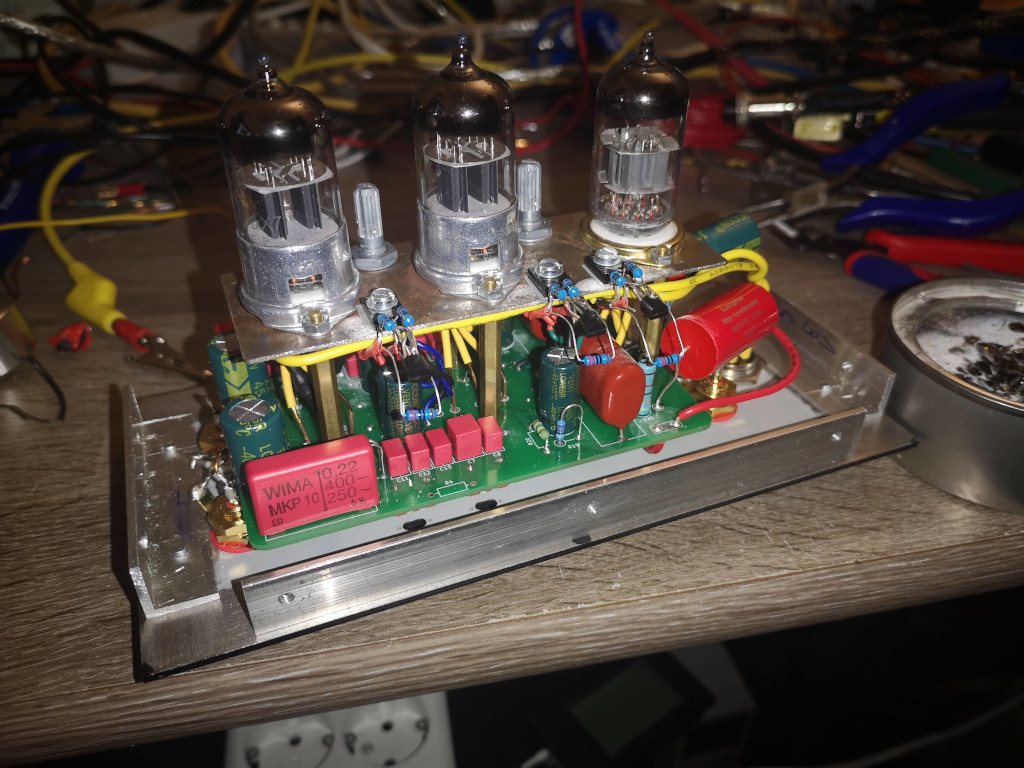

Кроме того, решил попробовать скомбинировать печатный и навесной монтаж. Получилось вот так

Для уменьшения помех старался сделать тракт от RCA до входного каскада максимально коротким. Блок питания тоже вынес отдельным корпусом. Немного сэкономил место на плате, избежав разводки питания накала, но ремонтопригодность такой конструкции оставляет желать лучшего.

Кроме того, поскольку накал ламп включен последовательно, решил стабилизировать напряжение на каждой лампе с помощью шунт регулятора на TL431.

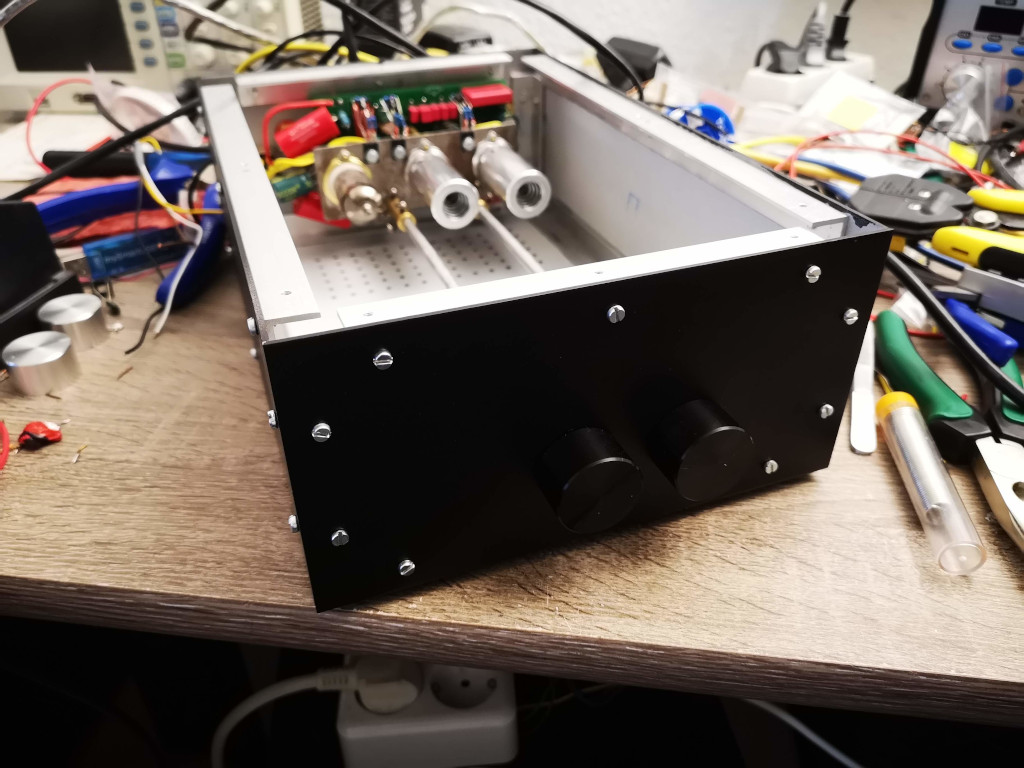

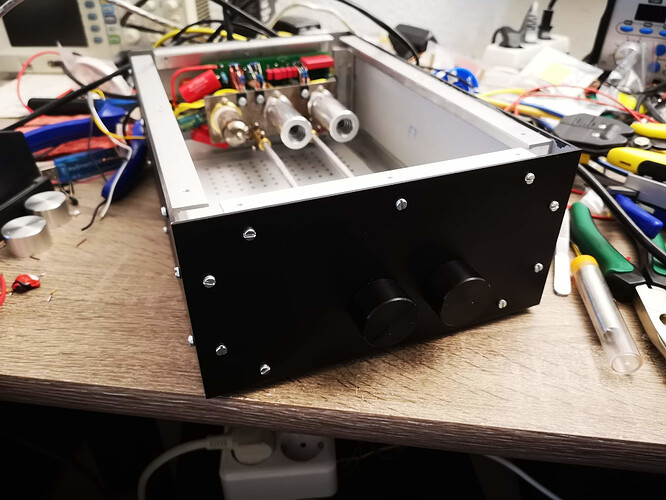

Вот так это выглядело в первоначальном варианте корпуса

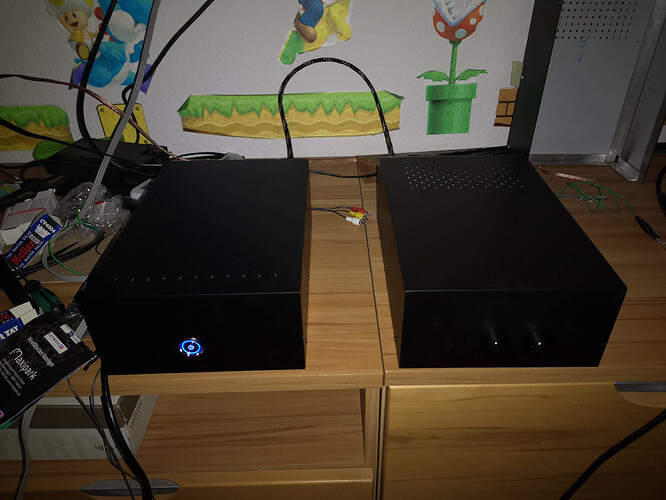

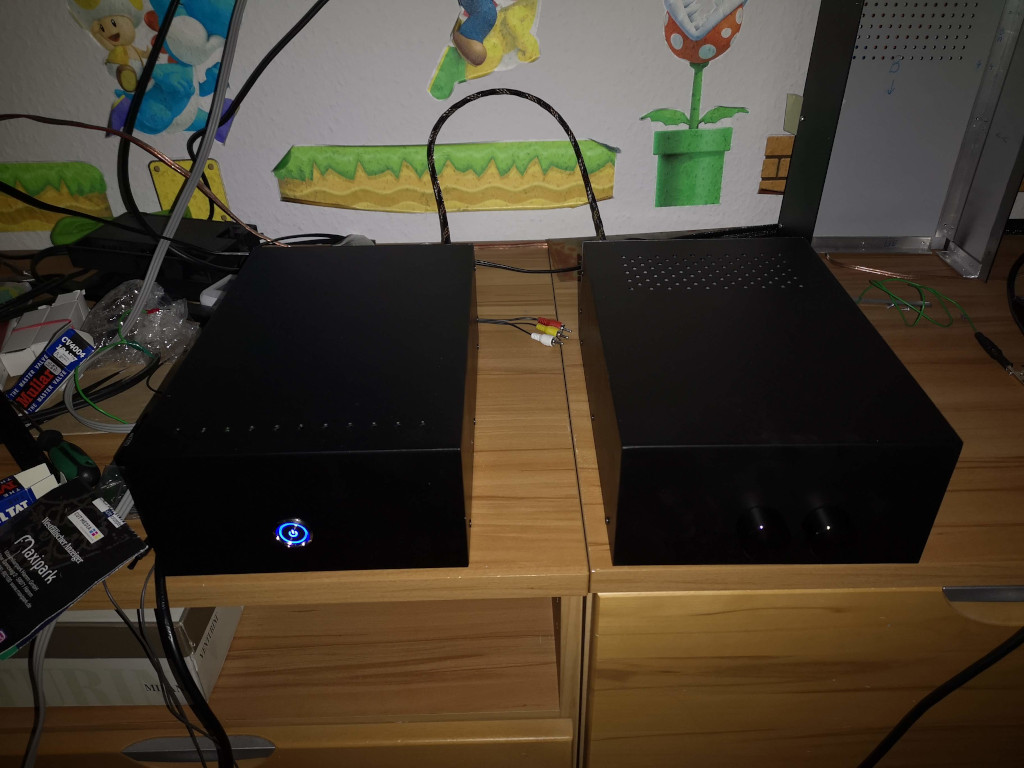

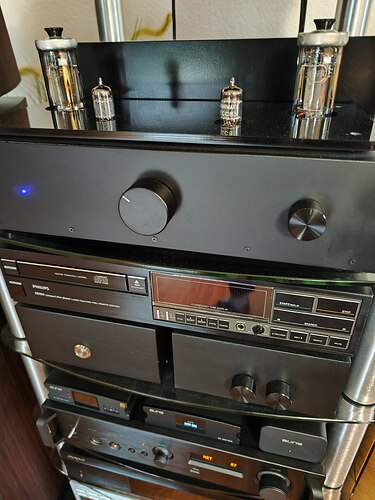

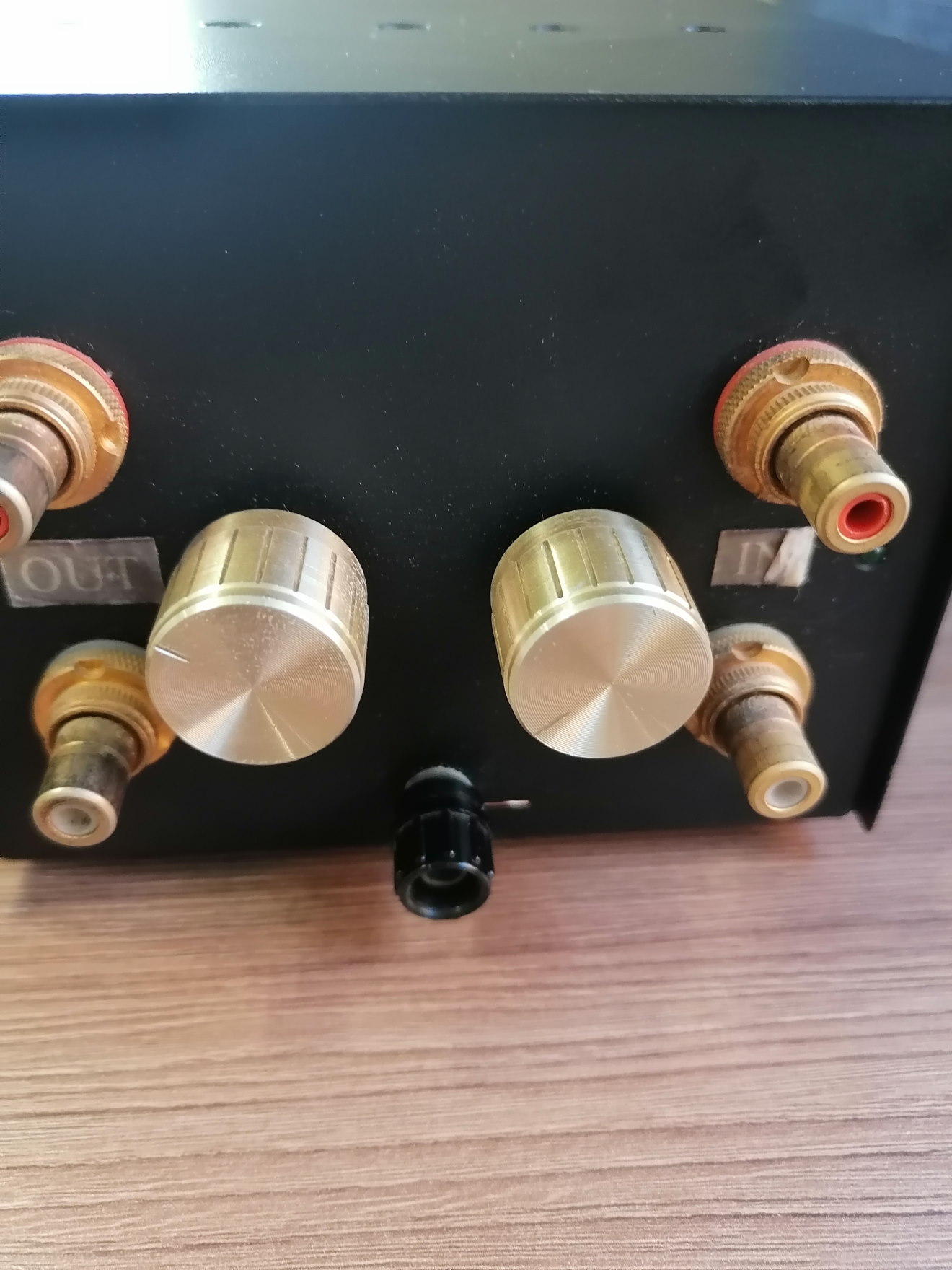

В конечном варианте, переделал, отказался от алюминиевых уголков и соединил всё пайкой. В конечном итоге получился вот такой вариант

[Alexey_04]

При изготовлении следующего корректора, решил немного поимпровизировать. Подсмотрел на одной из схем, выданных гуглом, использование 6ж49п в качестве входного каскада и решил взять эту идею на вооружение. Купил 10 штук этих лампочек. Прежде чем приступить к сборке, собрал тестовые каскады и решил обмерить и подобрать оптимальный режим. В среднем попадались лампы, у которых при выходной амплитуде в 1 вольт, вторая гармоника была на уровне -75 дБ, но попалась пара экземпляров, у которых вторая гармошка была вообще на уровне -90 дБ, а все остальные скрывались за шумовой полкой.

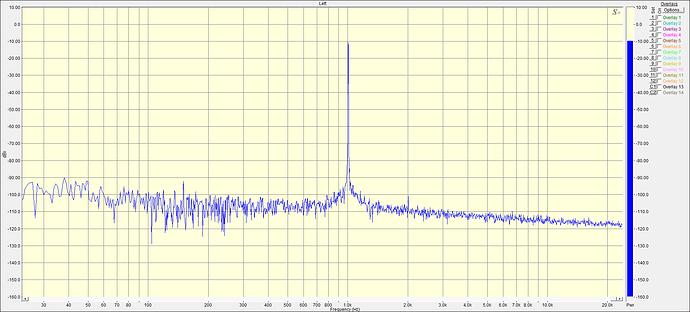

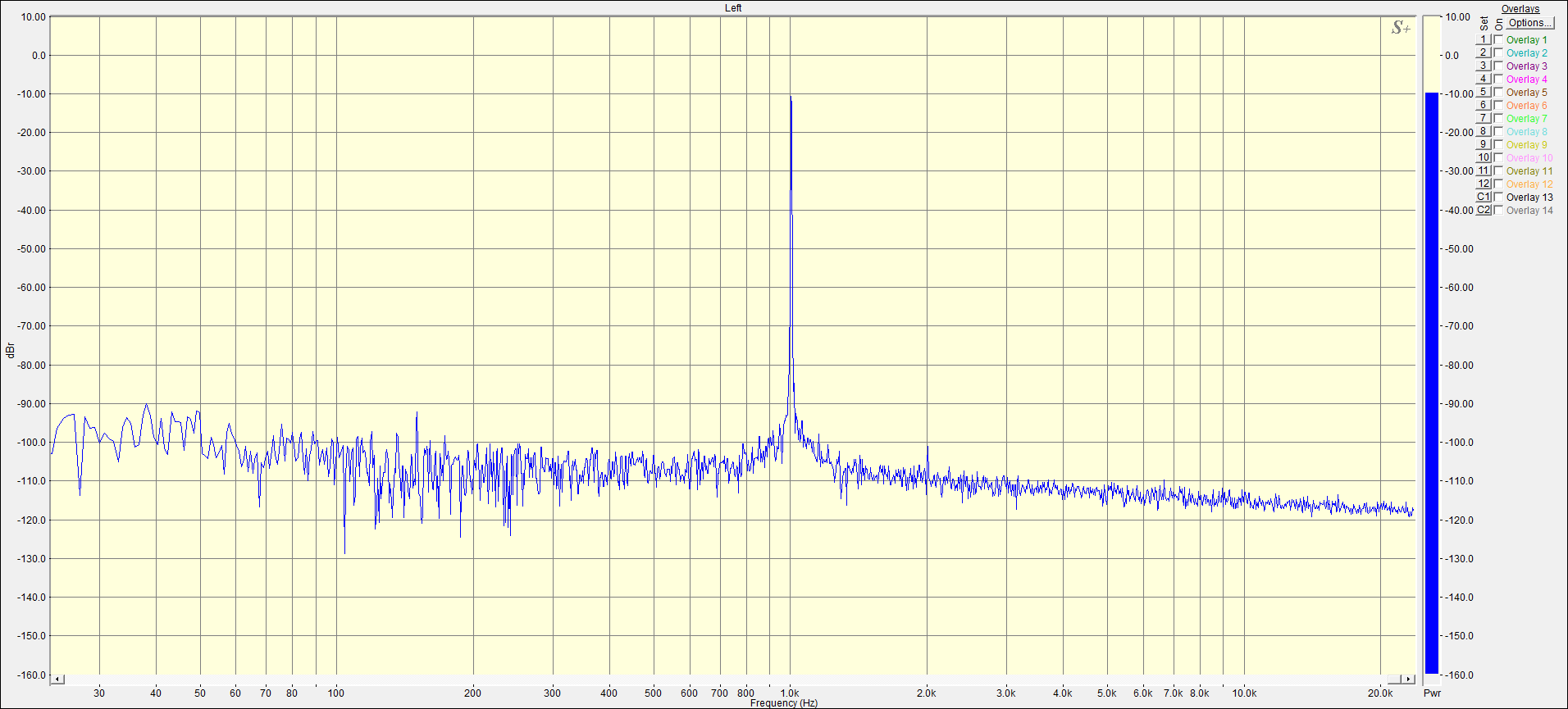

Пентодов, у которых была возможность добиться вот таких гармоник, оказалось всего 2 из 10-ти. Как раз под два канала фонокорректора.

Экранные сетки пентодов питал через истоковый повторитель на мосфетах, т.к. именно от напряжения на экранных сетках зависел уровень искажений. На тех экземплярах, что мне удалось подобрать, изменение напряжения на экранной сетке буквально на 10 вольт, давало рост второй гармоники сразу на 20 дБ. Поэтому нужно было соблюдать точность.

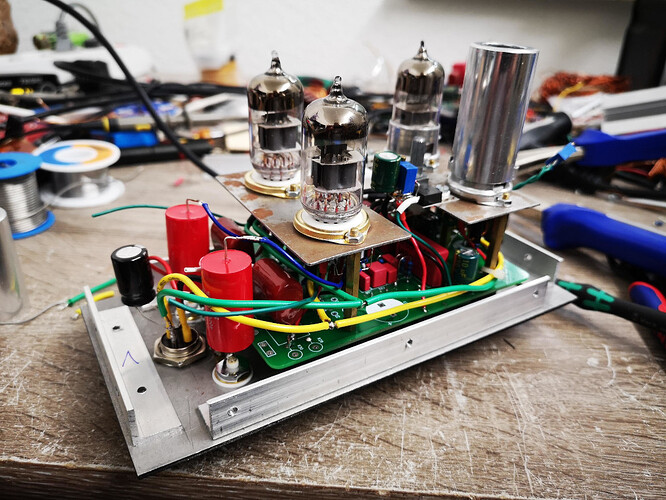

Второй каскад решил сделать мю-повторителем на 6н23п. Также применил концепцию печатно-навесного монтажа

В этот раз не стал городить шунтирующие регуляторы накала, сделал его просто параллельно-последовательным. 2 пентода и параллельно 2 триода. На 6н23п напряжения равномерно распределились, а на пентодах подпаял потенциометр и им выровнял.

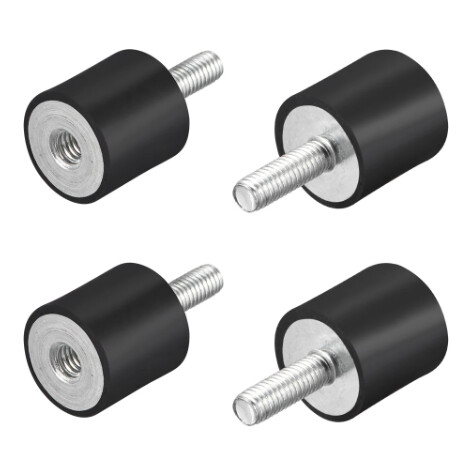

Кроме того, поскольку пентоды подвержены микрофонному эффекту чаще чем триоды(и да, если щёлкнуть по 6ж49п, то это слышно из динамиков), поэтому плату закрепил к корпусу через вибро развязку. Типа такой

Схему к сожалению дать не могу, ибо не рисовал, а импровизировал по мере сборки. Но концепцию объяснил. В целом звук понравился, но звучит он более резко чем вариант на 12ах7. Да и пентоды в первом каскаде вещь довольно-таки шумная.

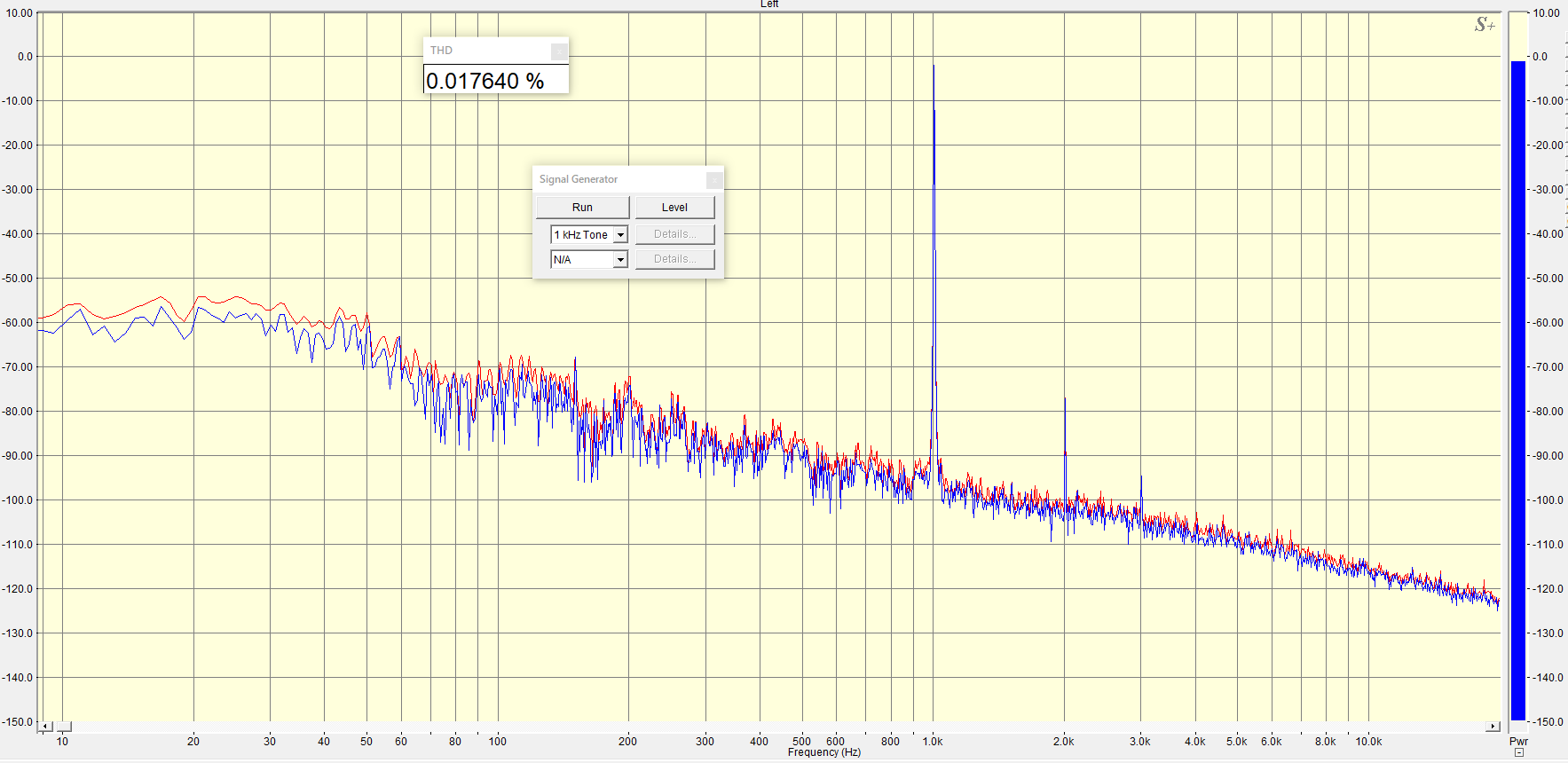

Это такой уровень шумов при амплитуде 1 вольт на выходе. На комфортной громкости конечно не слышно, но если выкрутить РГ на полную, то характерное шипение присутствует.



Следующий, 4й фонокорректор я собрал на транзисторах по схеме Никитина. И если честно, он мне понравился больше всего. Не знаю почему, но ламповые(все 3) немного подсушивают звук, а у Никитина звук сочный, даже немного с жирком.

[promtxt]

А мне нравится как он звучит .

[Alexey_04]

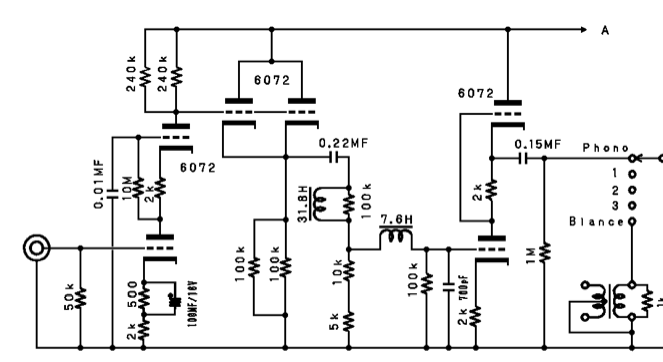

Кстати, как-то мне попалась схема корректора с индуктивной RIAA

Кто что думает по поводу такого решения ?

[Случайный_гость]

@Alexey\_04

Предлагаю в этой теме делиться собранными фонокорректорами

Давно ещё, когда только начинал заниматься лампами, думал, что усилители никогда собирать не буду, т.к. отпугивала намотка ТВЗ, решил начать с фонокорректоров.

Первым был собран по известной многим схеме Василича. Его конечно часто подвергают критике. В целом, я скажу, корректор неплохой, звучит прекрасно…



Мои знакомые -любители винила тоже когда то так считали(про “хлам Василича”). В итоге слушают совсем другие сделанные на заказ.

[Alexey_04]

@Случайный\_гость

“хлам Василича”

Ну почему сразу хлам ? Схема достаточно стандартная. Можно сделать грамотный монтаж без соплей. Можно поставить нормальные конденсаторы между каскадами и в RIAA(я ставил wima fkp, однако никто не запрещает ставить более навороченные). Сама по себе лампа 6н17б может работать при нулевом смещении без сеточных токов. И в этом режиме она наиболее линейна. В этом собственно и фишка схемы.

@Случайный\_гость

В итоге слушают совсем другие сделанные на заказ.

А чем они отличаются от “хлама Василича” ? Только более дорогими комплектующими ? Вариантов схем не так уж и много. Ну да, можно сделать раздельную RIAA коррекцию. Я в своё время пробовал, но особого профита не услышал. Можно как в EAR сделать коррекцию через обратную связь. Но я про подобные извращения только негативные отзывы слышал

[Случайный_гость]

@Alexey\_04

Ну почему сразу хлам ? Схема достаточно стандартная. Можно сделать грамотный монтаж без соплей. Можно поставить нормальные конденсаторы между каскадами и в RIAA(я ставил wima fkp, однако никто не запрещает ставить более навороченные). Сама по себе лампа 6н17б может работать при нулевом смещении без сеточных токов. И в этом режиме она наиболее линейна. В этом собственно и фишка схемы.

А чем они отличаются от “хлама Василича” ? Только более дорогими комплектующими ? Вариантов схем не так уж и много. Ну да, можно сделать раздельную RIAA коррекцию. Я в своё время пробовал, но особого профита не услышал. Можно как в EAR сделать коррекцию через обратную связь. Но я про подобные извращения только негативные отзывы слышал

Так вроде же в первую очередь Звуком. Если Вы это!

[Alexey_04]

@Случайный\_гость

Так вроде же в первую очередь Звуком. Если Вы это!

Ну так и корректор Василича нормально звучит, если собран нормально. Просто лампы очень быстро садятся и корректор перестаёт звучать. А поначалу звук - огонь

[Случайный_гость]

@Alexey\_04

Ну так и корректор Василича нормально звучит, если собран нормально. Просто лампы очень быстро садятся и корректор перестаёт звучать. А поначалу звук - огонь

Тот же Василич считает главное схема! и ему совершенно как мне кажется по х..р как он собран.Да и звучит по мне он очень похабно.

[promtxt]

@Случайный\_гость

Да и звучит по мне он очень похабно.

Вы его слушали ? С чем другим сравнивали ?

Я его не только у себя слышал , но и у приятеля (голубенькая коробочка на Тике) .
Алексей прав , пока лампы свежие , звучание очень даже неплохое .



[Случайный_гость]

@promtxt

Вы его слушали ? С чем другим сравнивали ?

Я его не только у себя слышал , но и у приятеля (голубенькая коробочка на Тике) .
Алексей прав , пока лампы свежие , звучание очень даже неплохое .



Нет Ваня делать мне просто нечего.Ты у одного только слушал???  Я его не только у себя слушал,а еще у трех приятелей.Какая разница,лучше от этого хлам не становится!

[Сергей_Л]

@Случайный\_гость

Тот же Василич считает главное схема! и ему совершенно как мне кажется по х..р как он собран.Да и звучит по мне он очень похабно.

Упоминание гната василича на приличных сайтах моветон)))) везде забаненый давно. Использование цепей коррекции в качестве регулятора тембра, тех. безобразие! Да, похабно, во всех тестах проигрывал, даже двухкаскадным на транзисторах, когда Севастополь российским городом ещё не был. Безобразие опять тут поминать его.

[Случайный_гость]

@Сергей\_Л

Упоминание гната василича на приличных сайтах моветон)))) везде забаненый давно. Использование цепей коррекции в качестве регулятора тембра, тех. безобразие! Да, похабно, во всех тестах проигрывал, даже двухкаскадным на транзисторах, когда Севастополь российским городом ещё не был. Безобразие опять тут поминать его.

Так эти "крутилки"-по мне издевательство над винилом и звуком! (если он-Винил действительно качественный).

[Alexey_04]

@Случайный\_гость

Так эти "крутилки"-по мне издевательство над винилом и звуком! (если он-Винил действительно качественный).

Не вижу никакого издевательства. Во-первых, в крайнем положении они работают как перемычки и по сути дела, преобразование идёт по классическому RIAA стандарту. Кроме того, пластинки имеют свойство замыливаться. И первыми страдают верха. Почему бы не добавить верхов и не дать возможности старой пластинке поиграть ещё чуть-чуть ? В конце концов, того звука, какой есть на старых записях, мы уже никогда не услышим, потому что практически все новоделы это ни что иное как копия с компакт диска. Ещё неизвестно, каким ЦАПом сделанная.

Крутилки тоже разные бывают. Я ставил альпсы. Тот дешман, что ставил Василич, естественно будут портить звук

[Alexey_04]

И вообще, корректор Василича я упомянул вскользь, как первый корректор, собранный мной, когда только начал заниматься лампами. Какой смысл было начинать ругань по поводу него… Лучше б по поводу индуктивной коррекции кто-нибудь высказался…

[irharry]

@Alexey\_04

Кроме того, пластинки имеют свойство замыливаться. И первыми страдают верха.

Вот об этом , пожалуйста, поподробней.

[Alexey_04]

@irharry

Вот об этом , пожалуйста, поподробней.

Я не умею объяснять подробно очевидные вещи. Не знаю, как можно подробно рассказать про то, как игла картриджа затирает канавки на пластинке

[Сергей_Л]

@Alexey\_04

Не вижу никакого издевательства. Во-первых, в крайнем положении они работают как перемычки и по сути дела, преобразование идёт по классическому RIAA стандарту. Кроме того, пластинки имеют свойство замыливаться. И первыми страдают верха. Почему бы не добавить верхов и не дать возможности старой пластинке поиграть ещё чуть-чуть ? В конце концов, того звука, какой есть на старых записях, мы уже никогда не услышим, потому что практически все новоделы это ни что иное как копия с компакт диска. Ещё неизвестно, каким ЦАПом сделанная.

Крутилки тоже разные бывают. Я ставил альпсы. Тот дешман, что ставил Василич, естественно будут портить звук

Когда “замыливаются”, попросту трещат, их, пластинки, выбрасывают, в настоящих же, студийных корректорах фильтры ФНЧ стоят в всегда, шип и треск убирать. Коррекция RIAA она незыблема, конструктора её выводят в 0,2 дБ и точнее, иначе фазовые искажения))) Новоделы, это не копии с компакт диска, конечно!

@Alexey\_04

И вообще, корректор Василича я упомянул вскользь, как первый корректор, собранный мной, когда только начал заниматься лампами. Какой смысл было начинать ругань по поводу него… Лучше б по поводу индуктивной коррекции кто-нибудь высказался…

Смысл есть, после покупки такого “корректора” люди никогда уже не узнают, что такое настоящий звук!

Коррекции на индуктивностях 80-ть лет уже, она не для начинающих совсем. В схеме А-нота этого ошибка.

[Alexey_04]

@Сергей\_Л

Когда “замыливатся”, попросту трещат

Трещат они от механических повреждений. Как правило, в результате небрежного обращения. А замыливание - это такой же эффект, как по шестерёнкам повозить напильником

@Сергей\_Л

люди никогда уже не узнают, что такое настоящий звук!

Понятие настоящего звука весьма субъективное. Тем более, что схемотехника корректоров сильно не отличается. Взять хотя бы “Фанатика”, схему которого выкладывал Юрий Анатольевич. Тоже три каскада. Коррекция только раздельная. Ну и лампы взяты другие. Может быть когда-то и его повторю. Хотя, меня больше заинтересовала схема(тоже от Юрия Анатольевича) с двухполярным питанием и без конденсатора на выходе. Но она сложнее и требует хорошего питания.

Да и вообще, из всех корректоров, что я собирал, мне именно транзисторный больше по звучанию понравился.

@Сергей\_Л

Коррекции на индуктивности 80-ть лет уже, она не для начинающих совсем. В схеме А-нота этого ошибка.

Ну я не настолько и начинающий. Да, намотать дроссели с довольно-таки точной индуктивностью будет трудно, но нет ничего невозможного.

[Сергей_Л]

@Alexey\_04

Трещат они от механических повреждений. Как правило, в результате небрежного обращения. А замыливание - это такой же эффект, как по шестерёнкам повозить напильником

Понятие настоящего звука весьма субъективное. Тем более, что схемотехника корректоров сильно не отличается. Взять хотя бы “Фанатика”, схему которого выкладывал Юрий Анатольевич. Тоже три каскада. Коррекция только раздельная. Ну и лампы взяты другие. Может быть когда-то и его повторю. Хотя, меня больше заинтересовала схема(тоже от Юрия Анатольевича) с двухполярным питанием и без конденсатора на выходе. Но она сложнее и требует хорошего питания.

Да и вообще, из всех корректоров, что я собирал, мне именно транзисторный больше по звучанию понравился.

Ну я не настолько и начинающий. Да, намотать дроссели с довольно-таки точной индуктивностью будет трудно, но нет ничего невозможного.

Они от разного трещат и от механического повреждения тоже, радиальные царапины и т.д. в книжках всё написано, Апполонова - Шумова, Л.Дегрелл, там фирмачи из Шур всё подробно расписывают. У вас “замыливание” такое только. Нет смысла пока разъяснять. Все корректоры понаделаны ещё в 70-е, Макарова делали в 90 где-то, работает плохо. Не намотать и не рассчитать толком. Позднее сслылку дам про индуктивные корры, там на готовых.
