Всех приветствую. Решил создать тему, которую буду обновлять по мере сборки данного усилителя. Совсем новичком себя не считаю, т.к. опыт в сборке ламповиков некоторый имеется, хоть и небольшой. Надеюсь, некоторые результаты изысканий, которые буду выкладывать в этой теме, будут интересны начинающим. Ну а от более опытных лампостроителей, может будут дельные советы.
Началось всё ещё года полтора назад, когда собрал своего первенца - однотакт на ГУ-50. Результатом был довольным, но сразу же возникла мысль сделать что-нибудь помощнее. Как относительно бюджетный(по лампам) вариант, рассматривалось две ГУ-50, подключённых в параллель. Заказал силовые трансформаторы, заказал железо для выходников, но потом всё как-то застопорилось, отвлёкся на транзисторные усилители и к лампам особого интереса не было. И вот, настал тот день, когда я всё-таки решился взяться за проект.
Начну пожалуй с выходных трансформаторов. Для триода в целом слишком точных рассчётов не нужно, т.к. не всегда знаешь, сколько точно влезет витков в один слой в каркасе, да и не всегда есть под рукой нужный провод. В общем, я рассчитывал, чтоб сопротивление было не менее 2500 ом, в результате получилось почти 3000. Для пары ГУ-50(внутреннее сопротивление каждой около 800 ом) это соответствует альфе в 7.5. Да, будет относительно невысокая выходная мощность, но зато хорошая линейность. Кроме того, рассматривалась возможность работы в классе А2. Да, нужны мощные катодные повторители для раскачки ГУ-50, и искажения, при появлении сеточных токов резко возрастут, но до входа в режим А2, всё будет как с обычно. Кроме того, появилась навязчивая идея задействовать катодную обмотку в трансформаторе. Для этого я первую секцию в выходном трансформаторе разделил на две части. 1 слой и два слоя, а между ними сделал экран из медной фольги. Кстати, с медной фольгой, толщиной в 0.1 мм очень неудобно работать, она довольно-таки упругая. Поэтому лучше брать 0.05мм. Т.е. использовать ГУ-50 предполагалось в триодном режиме, важно было минимизировать индуктивность рассеяния трансформатора, поэтому сделал 4 секции первички и 3 вторички. Мотал на железе М6, размером EI-105 и шириной набора 48мм. Всё-таки для однотакта железа должно быть много.

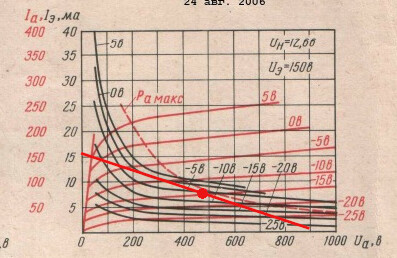

После того как намотал трансформатор и посчитал его сопротивление(с учётом активного сопротивления первички), ещё раз взглянул на ВАХи ГУ-50 и обнаружил, что в пентоде на неё неплохо ложится нагрузка в 6к(если нагрузить 2 лампы 3-мя килоомами, то каждая будет видеть по 6)

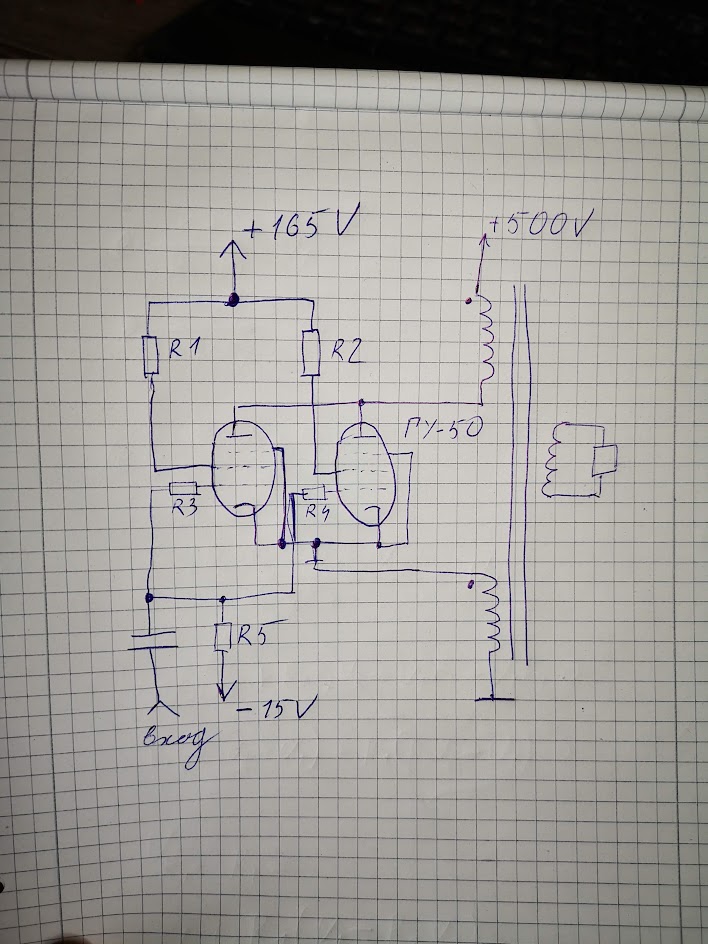

Хоть силовые трансформаторы и выходник у меня уже под триод, но чем чёрт не шутит, попробовать это дело в пентоде. Собрал макет. Силовой трансформатор у меня с анодной обмоткой на 310 вольт, но есть отвод на 280. Чтобы получить 500 вольт, я включил его в сеть 280-вольтовой обмоткой, а первичку подключил к удвоителю напряжения. Так я и получил желанные 500 вольт(которые к слову, под нагрузкой в 160 мА просели до 470). Для экранной сетки взял стабилизатор напряжения, подключил к половине удвоителя и наболтал на нём 165 вольт. Накал и смещение запитал от ЛБП.

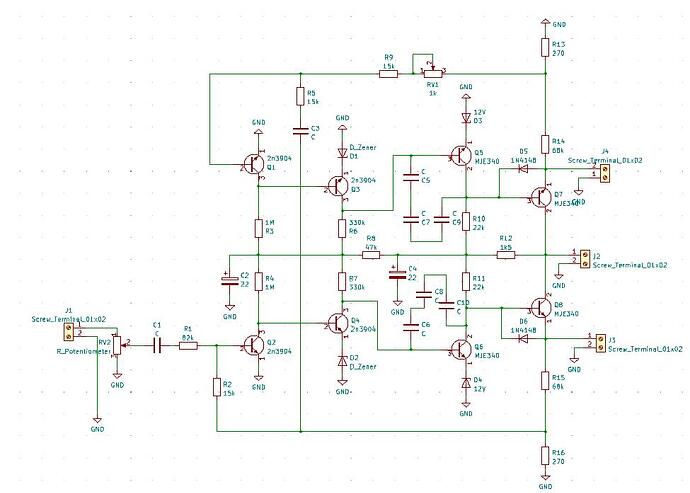

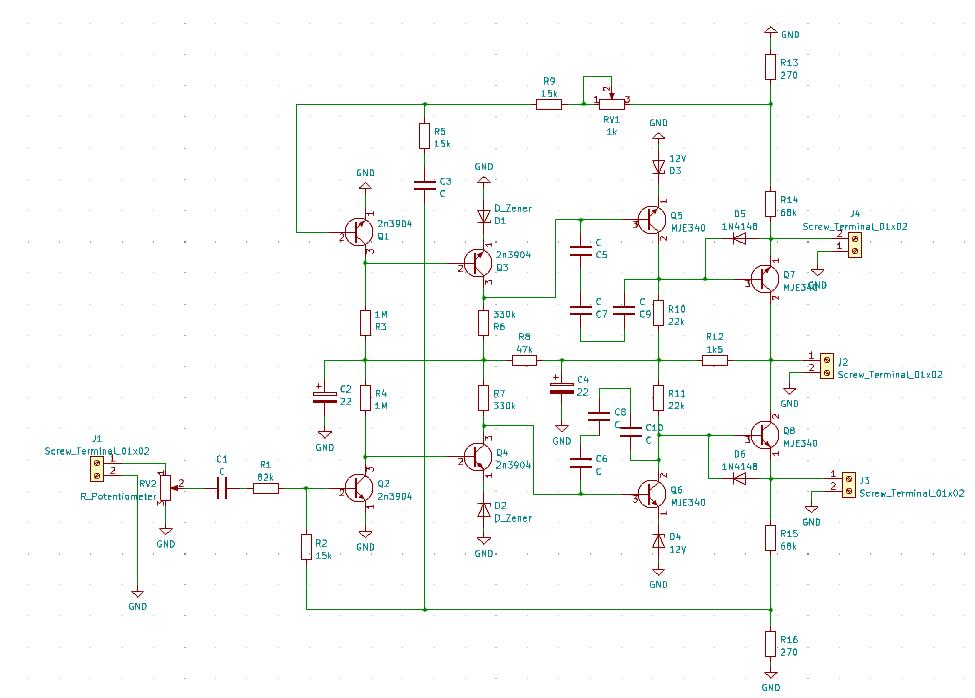

Отдельно стоит поговорить о драйвере. Посколько на данном этапе цель моих изысканий - сделать замеры, то я не стал делать ламповых драйверов, а собрал высоковольтный транзисторный усилитель, который при питании в 150 вольт, обеспечивал амплитуду выходного напряжения в 60 вольт. Имея собственные искажения порядка 0.05%, он позволяет довольно-таки точно измерить искажения выходного каскада, без участия искажений от драйверов.
Максимальную мощность с пары пентодов получил почти 22 ватта. Думаю, если б напряжение под нагрузкой не просело, то получил бы ватт 25. По выходному сопротивлению пентод в чистом виде выдал 24 ома, что конечно же никуда не годится для усилителя. После того, как в качестве катодной обмотки задействовал первый слой первички, оно упало до 4х ом, что уже вполне приемлимый результат. Некоторые добавляют ПОС по току, чтоб ещё уменьшить выходное сопротивление, но это позже.

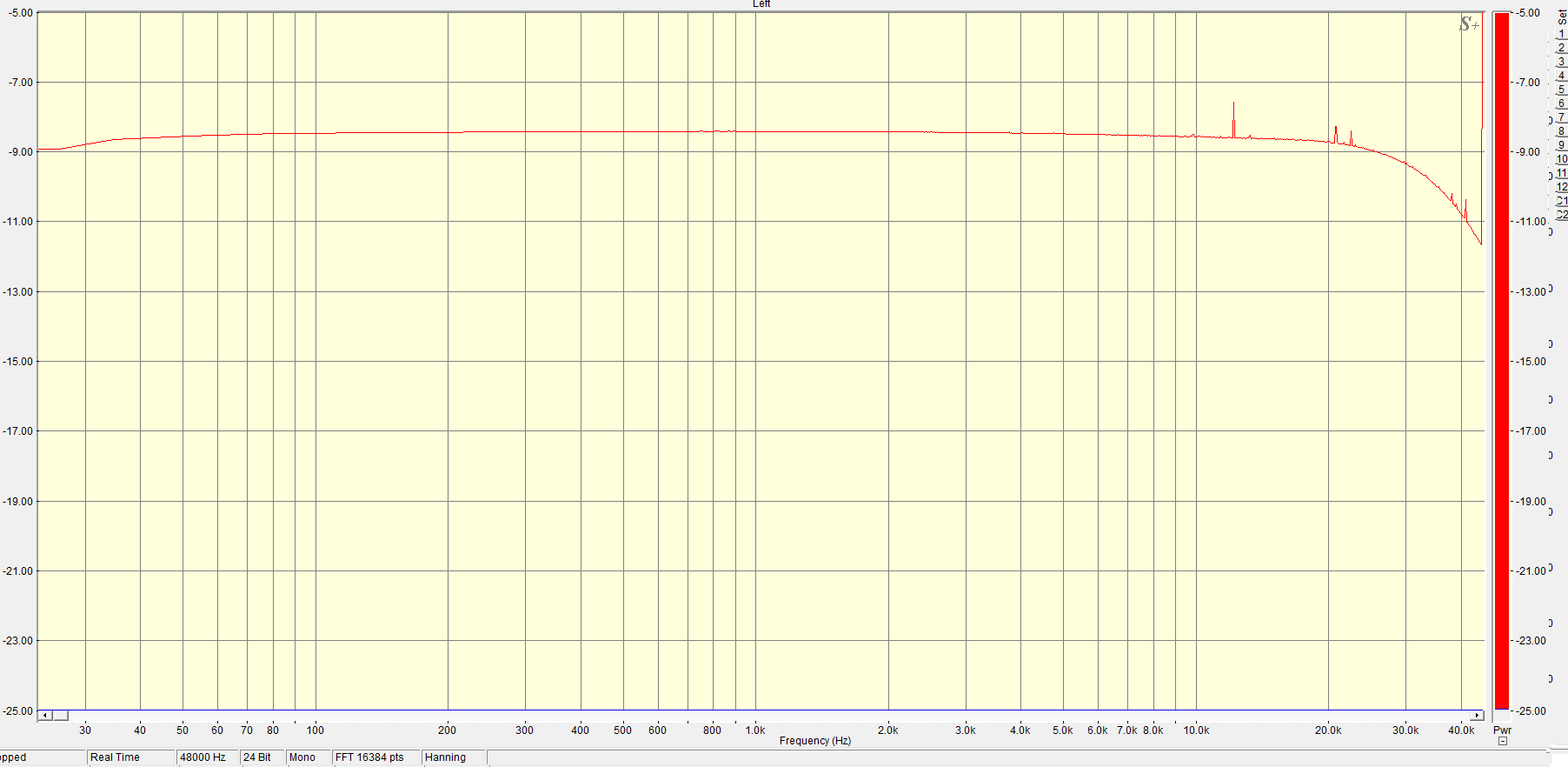

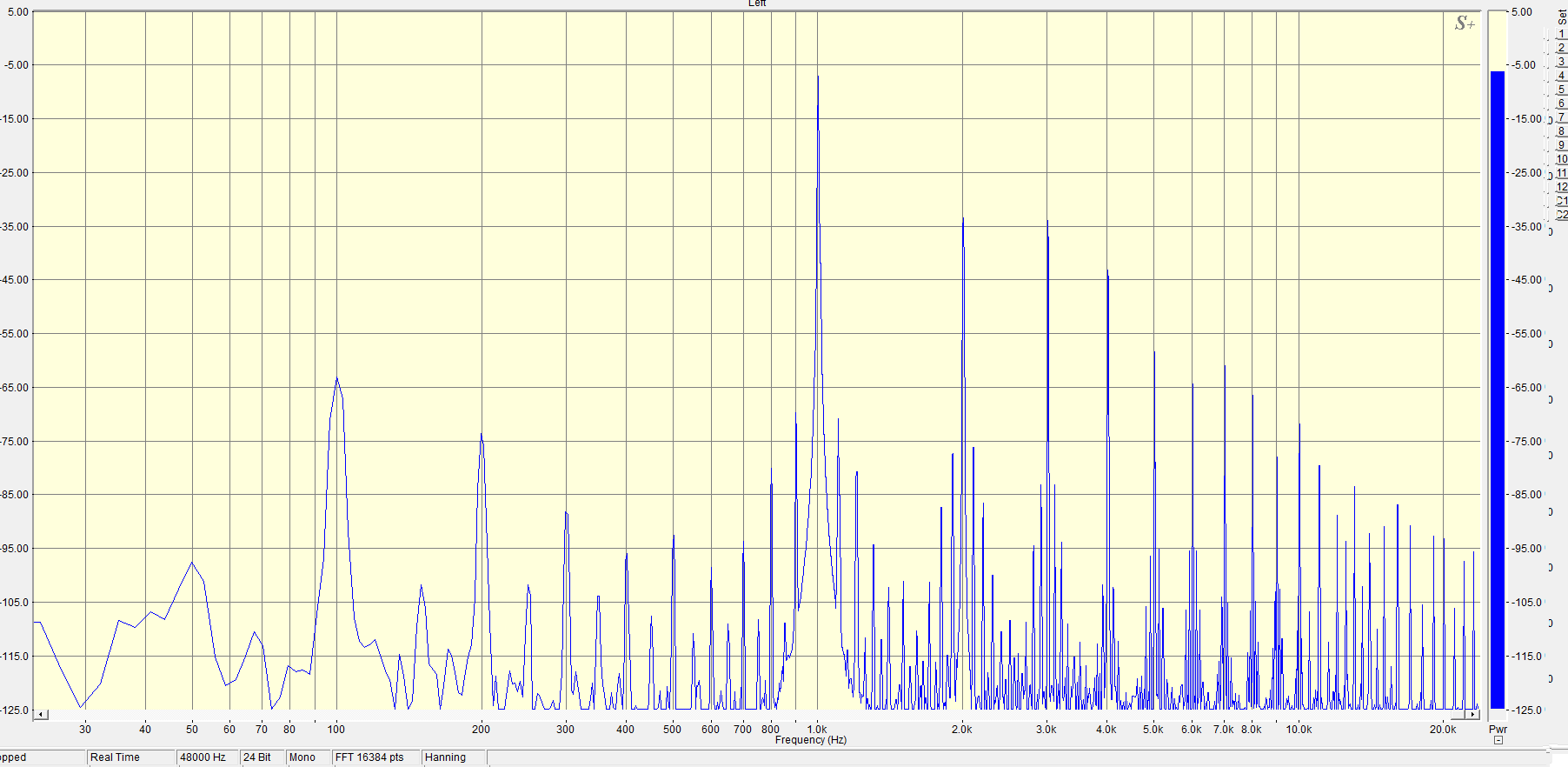

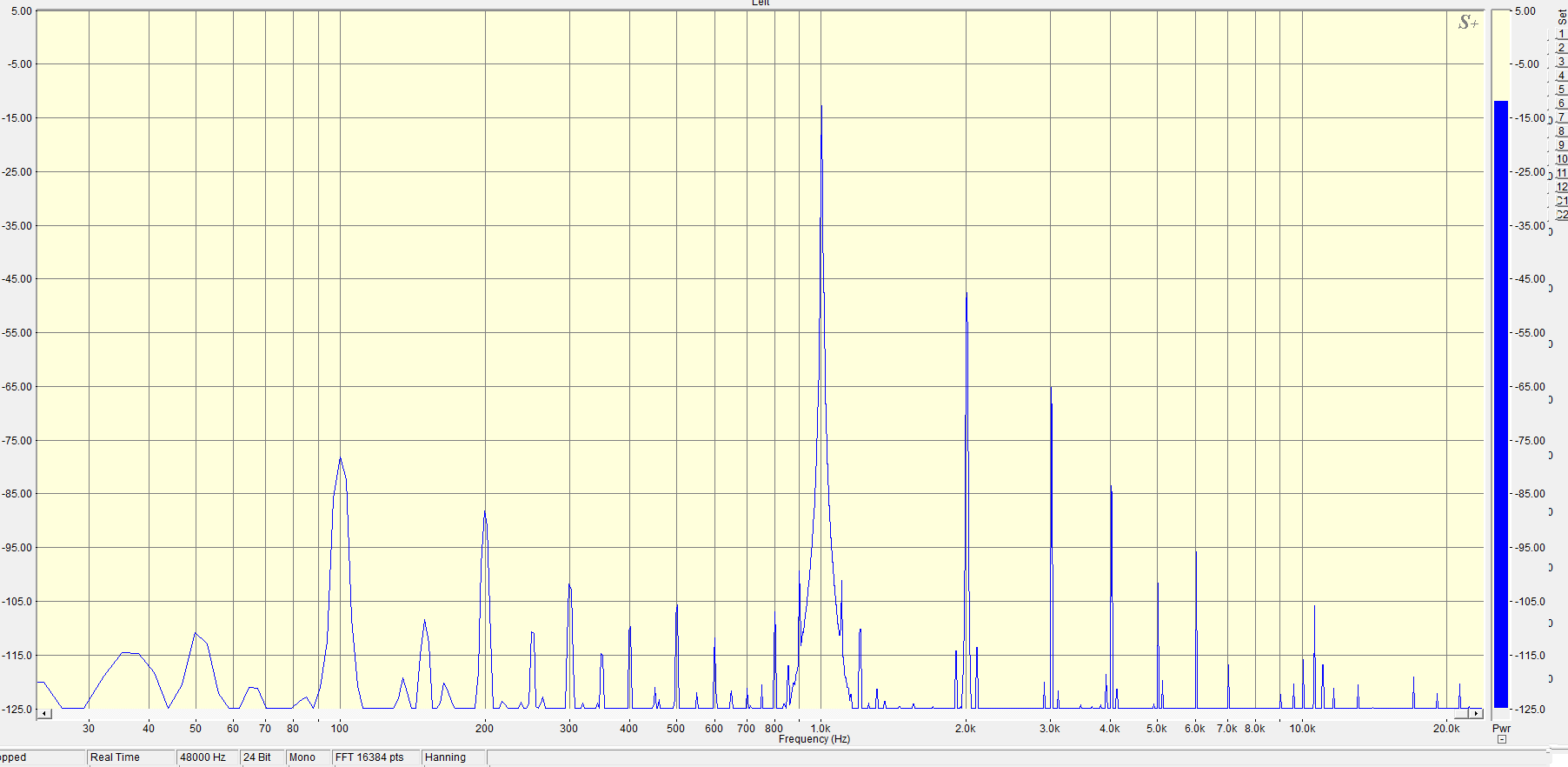

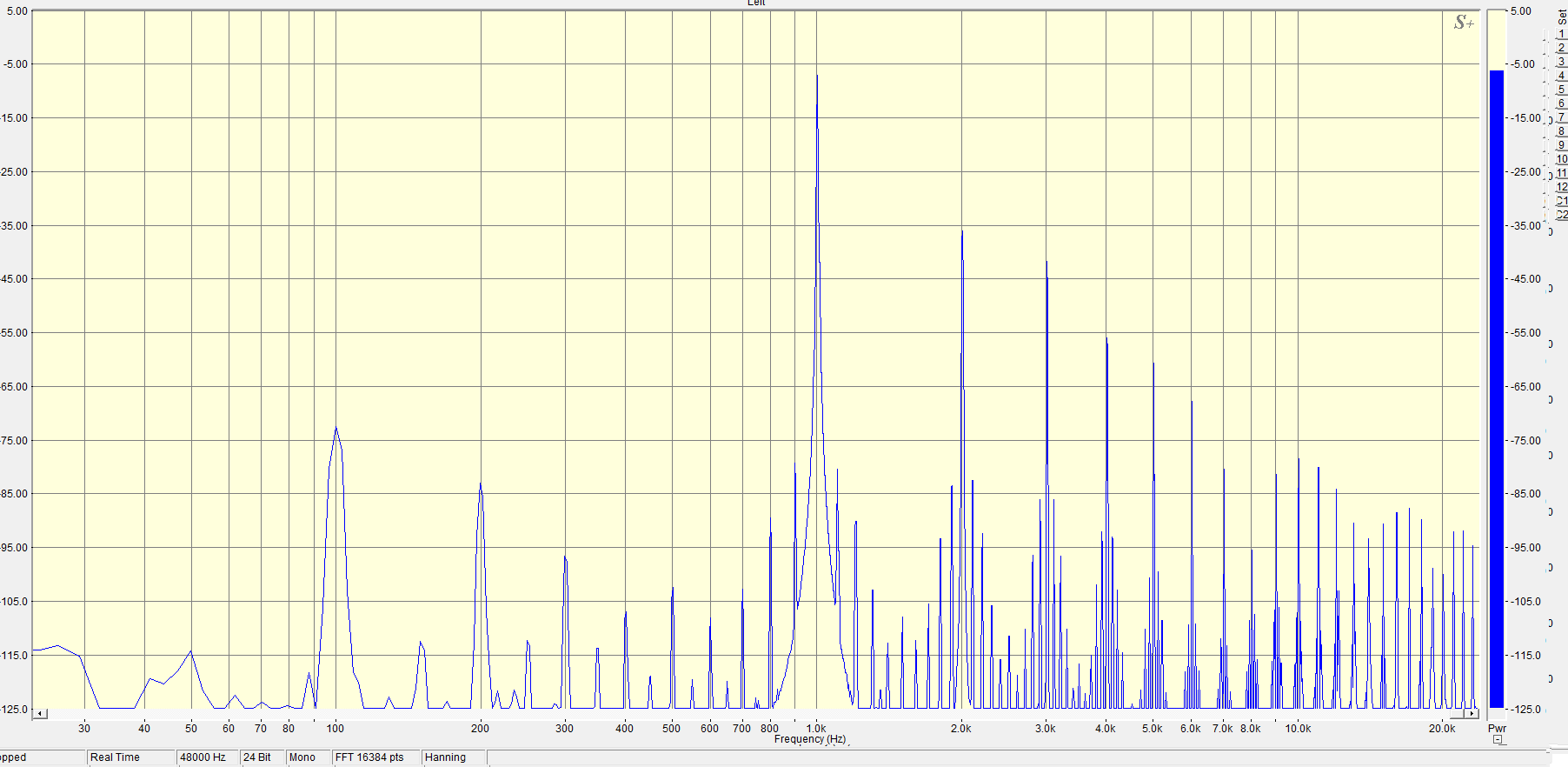

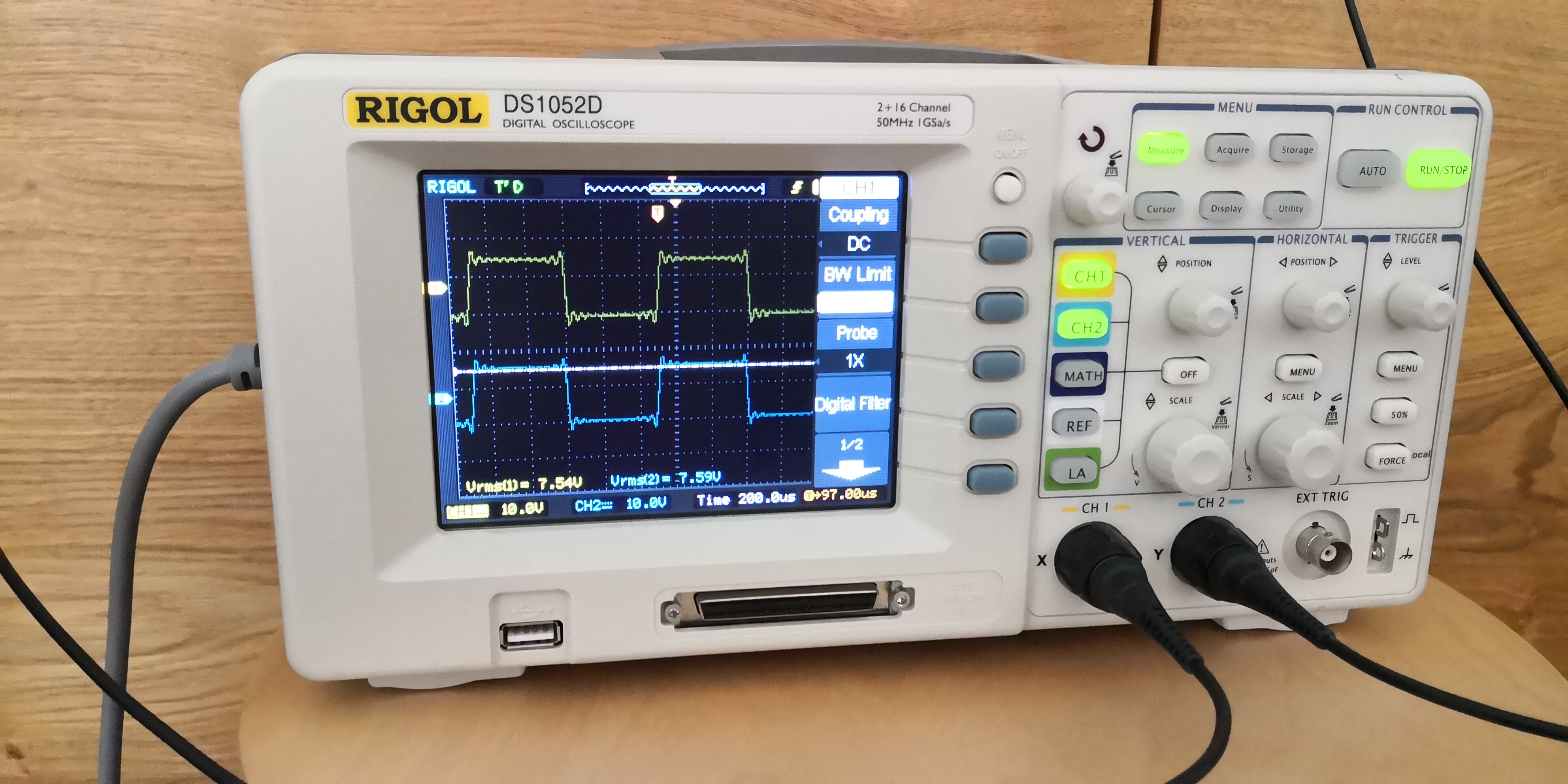

Теперь по замерам. КНИ на мощности 19 и 5 ватт соответственно, а также АЧХ
Повторюсь, это выходной каскад в чистом виде на двух ГУ-50, включенных в пентодном режиме. Да, АЧХ не очень, т.к. трансформатор мотался под триод, а излишнее секционирование дало повышенную межобмоточную ёмкость. Скорей всего именно она и является причиной такого завала на 20 кГц.

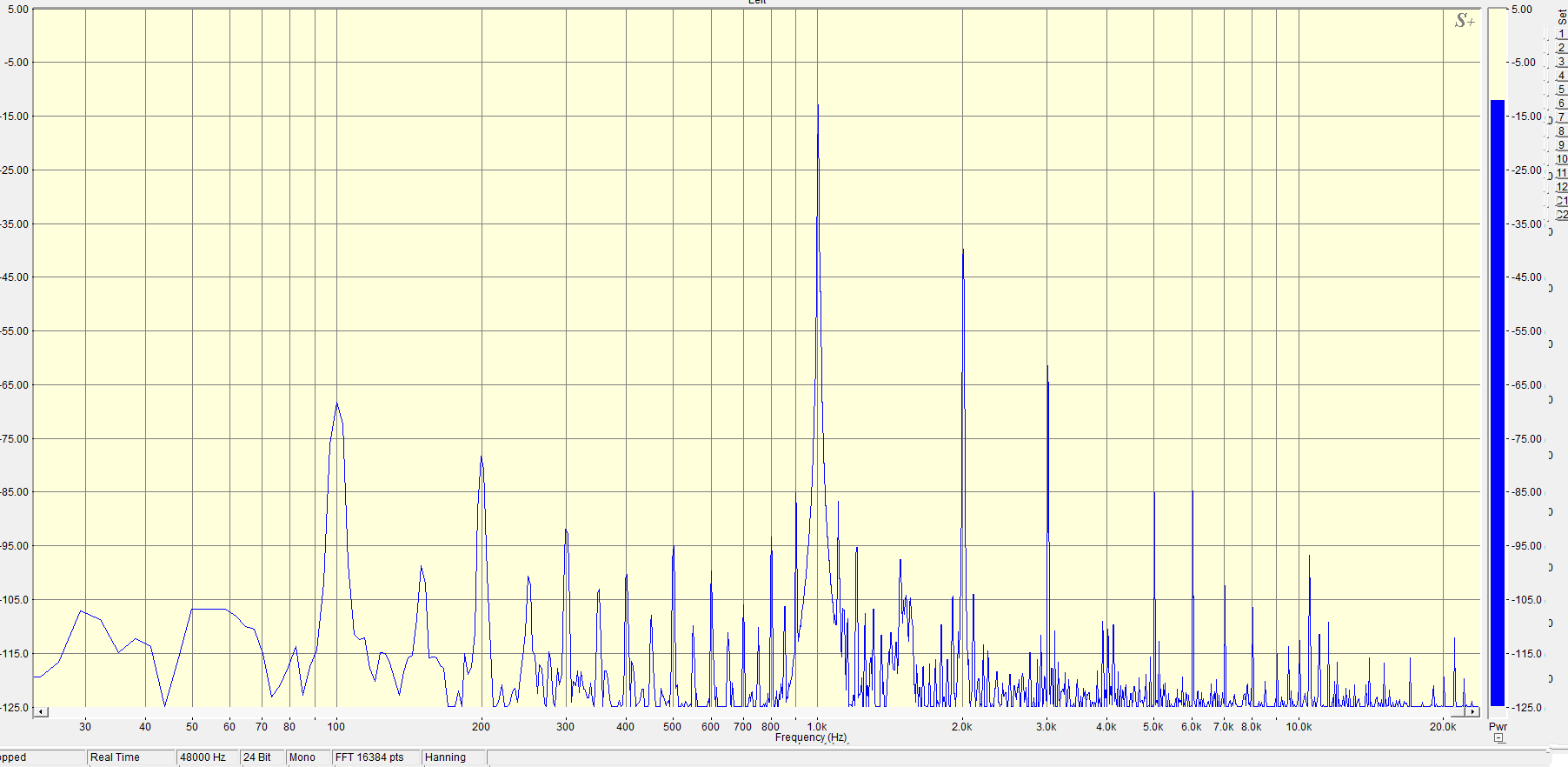

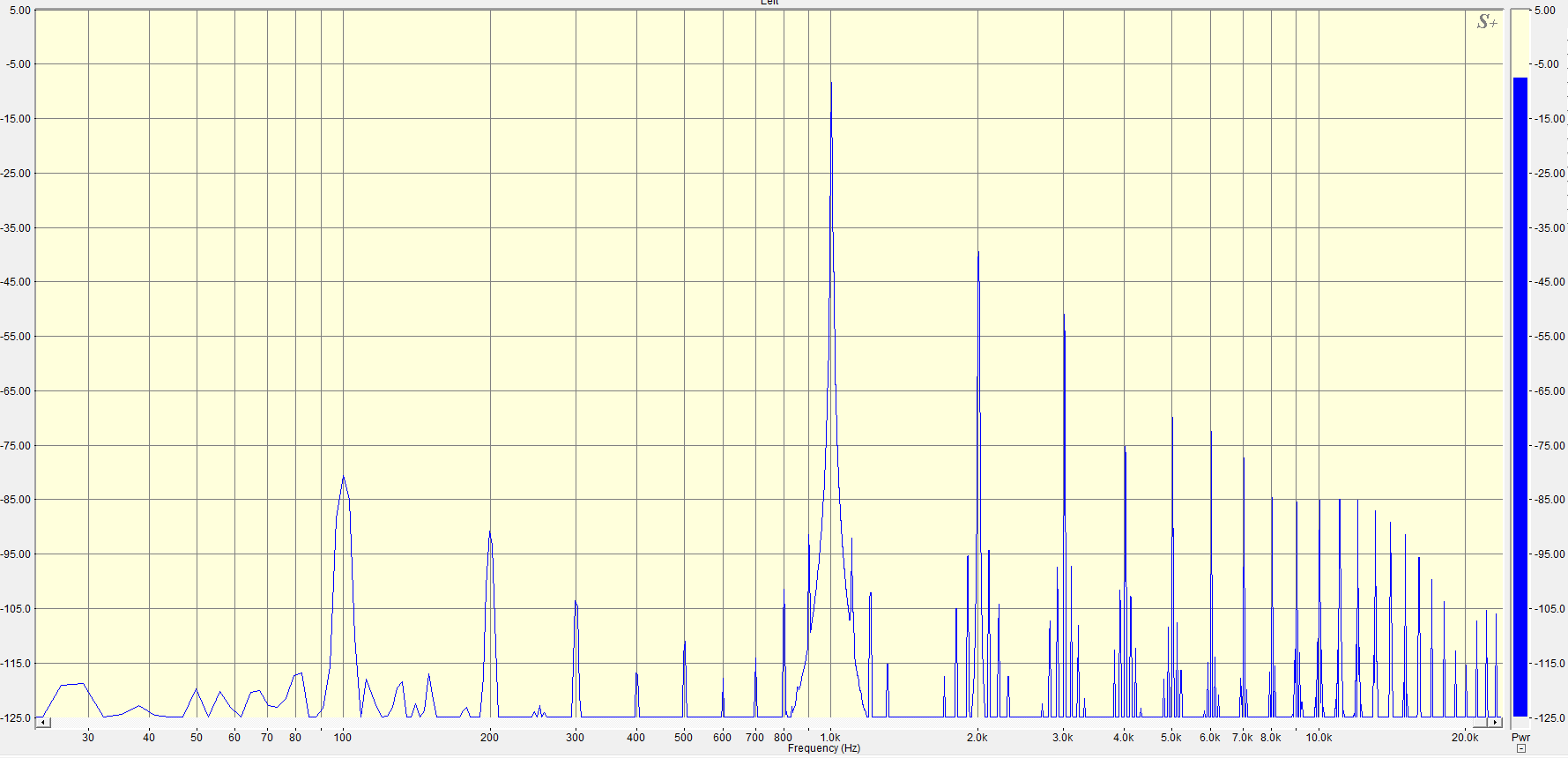

После снятия всех замеров, я переподключил трансформатор, задействовав в качестве катодной обмотки первый слой первой секции первички.
Прошу не обращать внимания на огромную 100-герцовую составляющую. Никаких фильтров по питанию я не использовал, т.к. целью было сделать именно замеры. А на уровень гармоник это практичкски не влияет.
Есть ещё мысль сделать замеры с использованием двух слоёв первички, в качестве катодной обмотки. А потом уже подключать лампы в триодном режиме и сделать те же замеры.
Как видно, с использованием локальной обратной связи в виде катодной обмотки, мы получили вполне приличную АЧХ и неплохое для лампового усилителя внутреннее сопротивление. Кроме того, если включить трансформатор правильно и поставить удвоитель на обмотку в 280 вольт, то используя вместо диодов кенотроны, а также с учётом падения напряжения на фильтре и на первичной обмотке, получим те же 500 вольт.
На этом пока всё. Продолжение следует. Спасибо за внимание!
