Впечатляет!
Михаил, а можете показать меандр с досселем ПЭЛШО и резистором последовательно кОм на 20? Естественно щупы на края цепочки. Как это повлияет на дребезг медного? Если внутренние паразиты, то никак… Тогда манганин конечно будет вне конкуренции в голом виде.

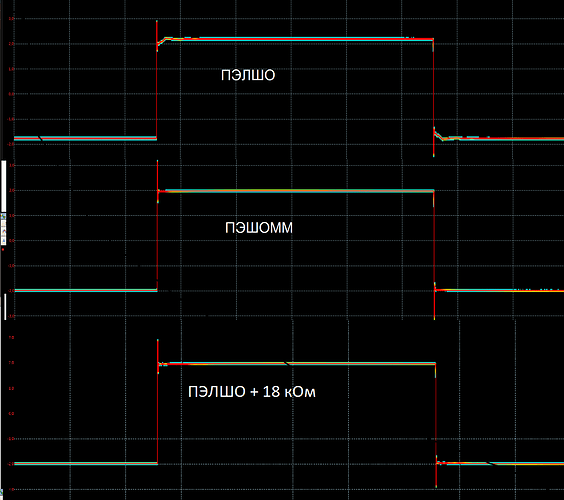

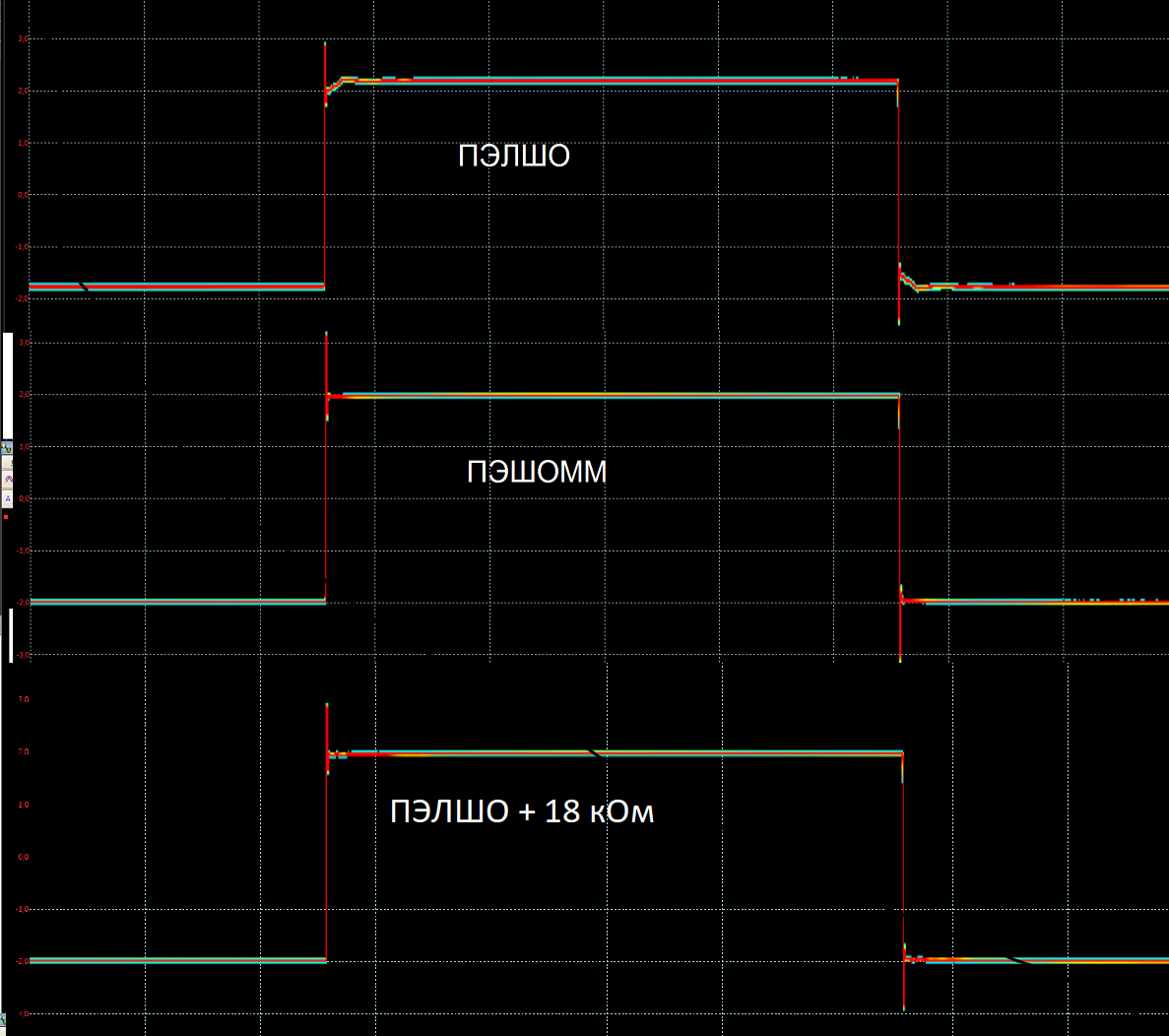

Добавил последовательно резистор 18 Ком, картинка внизу вставлена в предыдущие
для наглядного сравнения со вчерашними альтернативами.
Спасибо! Всё понятно.

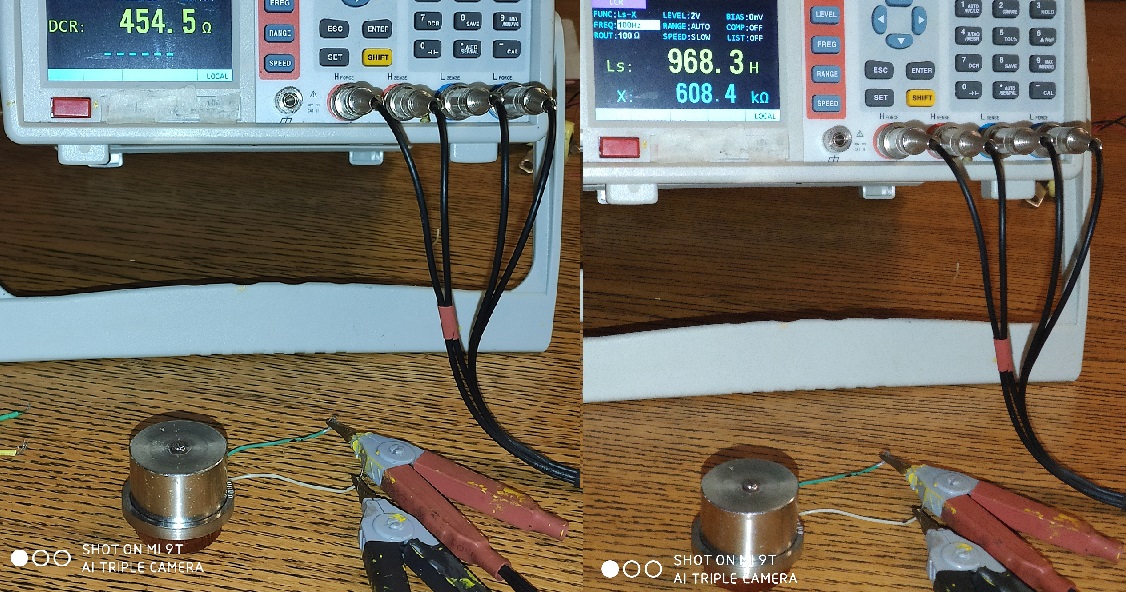

Как бы сбалансированный по моточным компромиссам малосигнальный входной сеточный дроссель на кобальтовом аморфе сечением 0.5 кв.

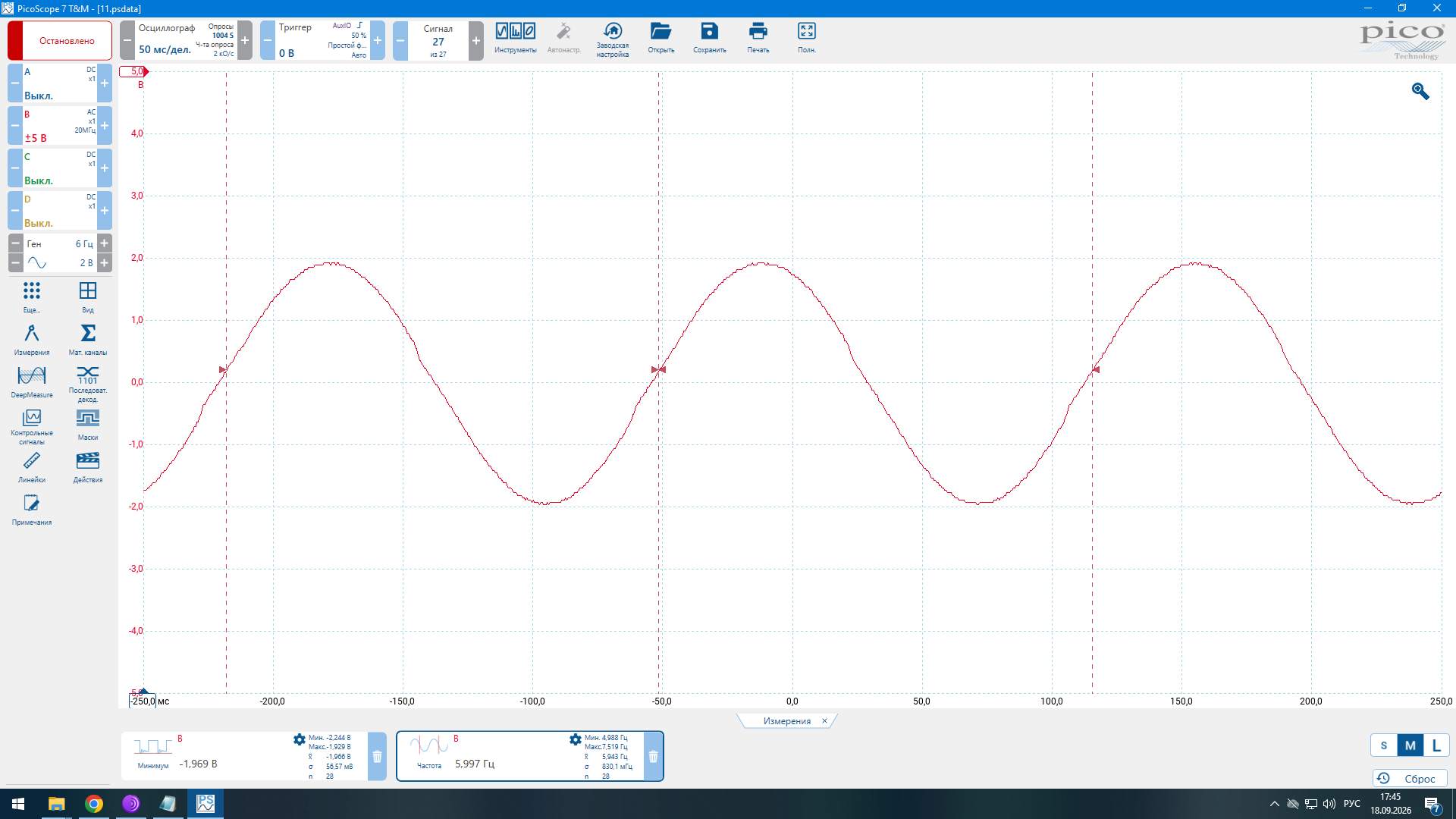

Активное 450 Ом, индуктивность 900+ Гн, ломает синус на 2 вольтах амплитуды и частоте 6 Гц.
Значит на частоте 20 Гц он будет нормально работать до амплитуды сигнала 6 вольт.

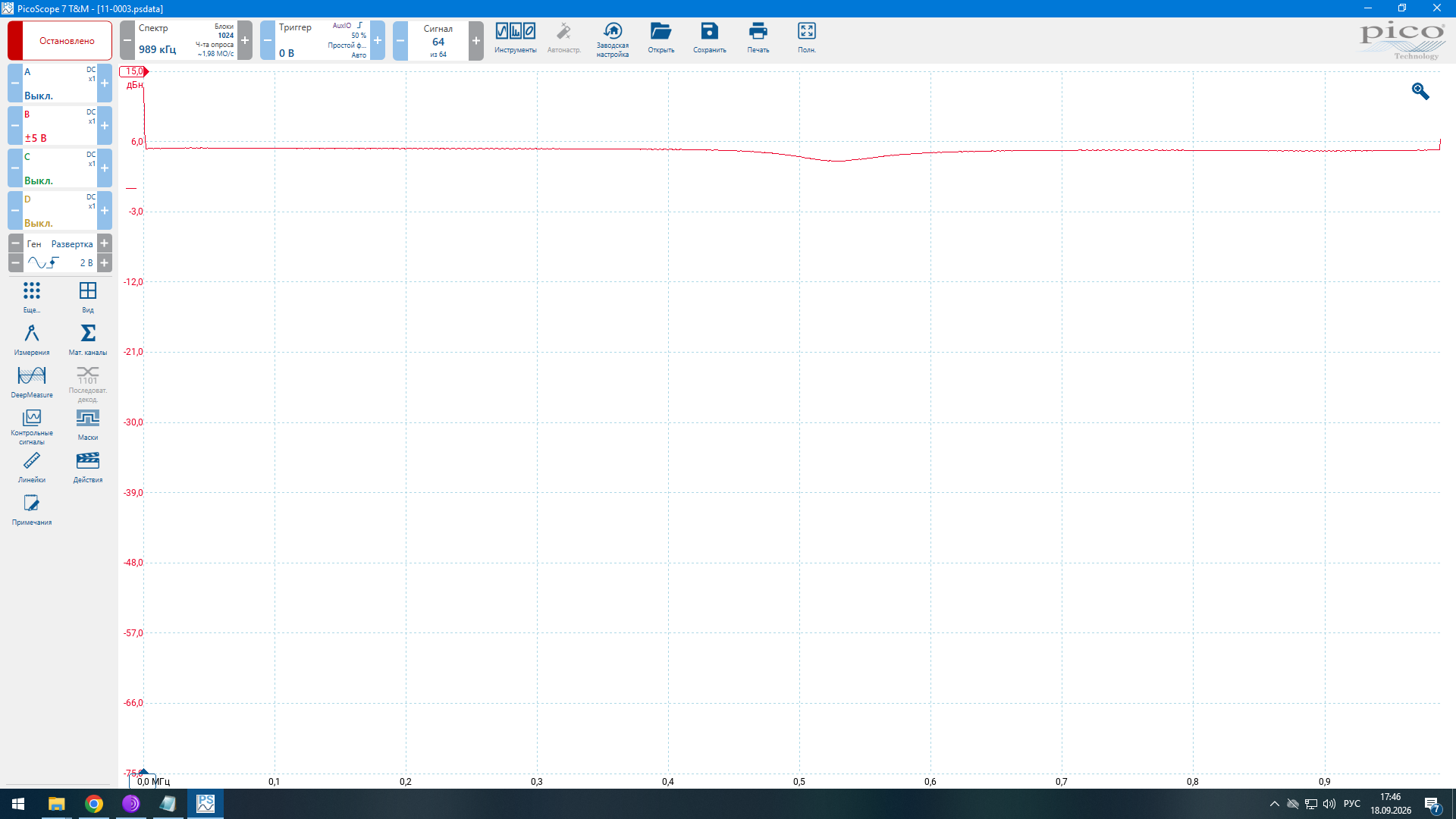

АЧХ с генератора с выходным 50 Ом до 1 мегаГерца.
Она до 400 кил ровная.

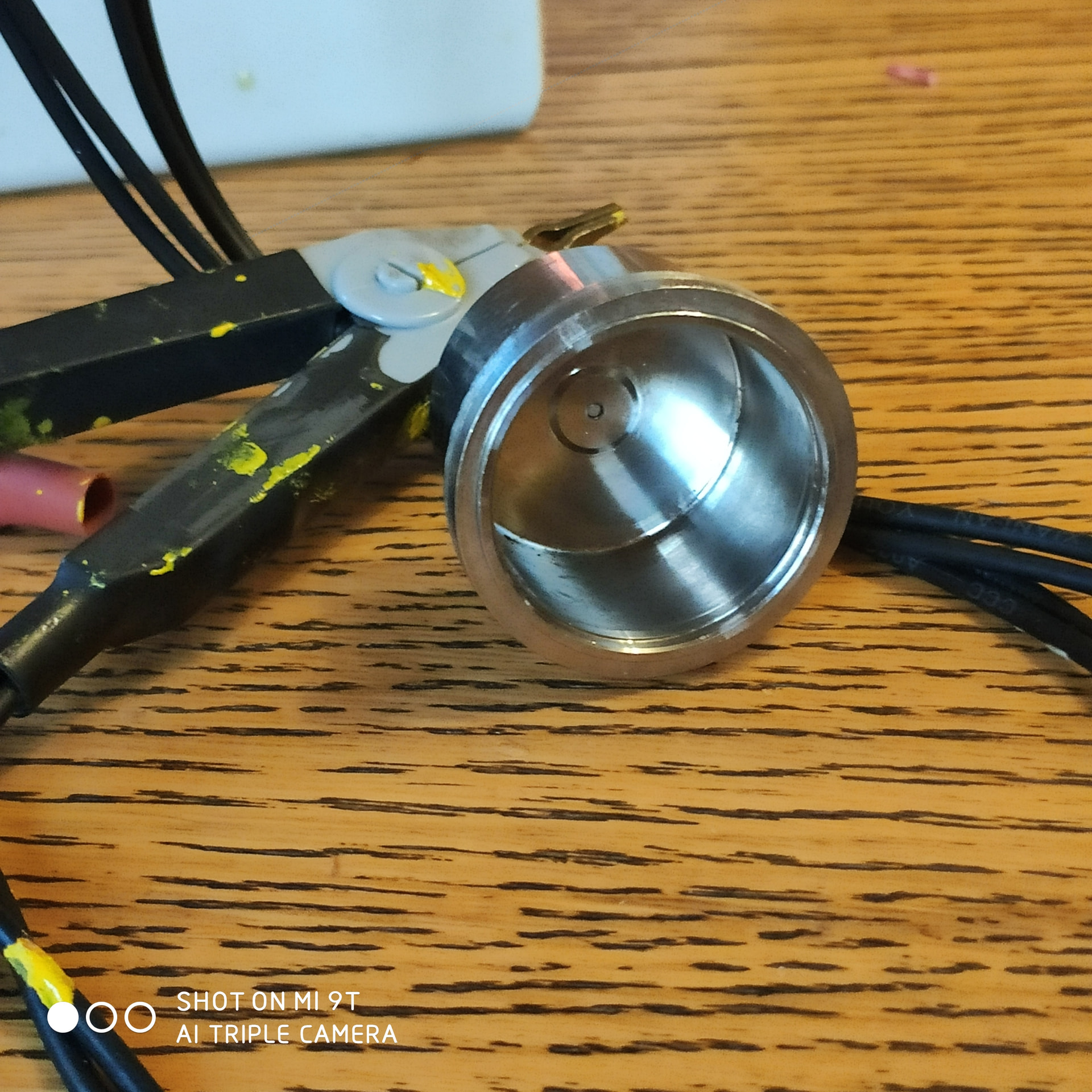

Сразу наточил футлярчики из пермаллоя 79НМ, стенка 1.5 мм, внизу ободок еще +3 мм толщины для крепежки какой нибудь шайбой или скобками. Термообработка заводская.

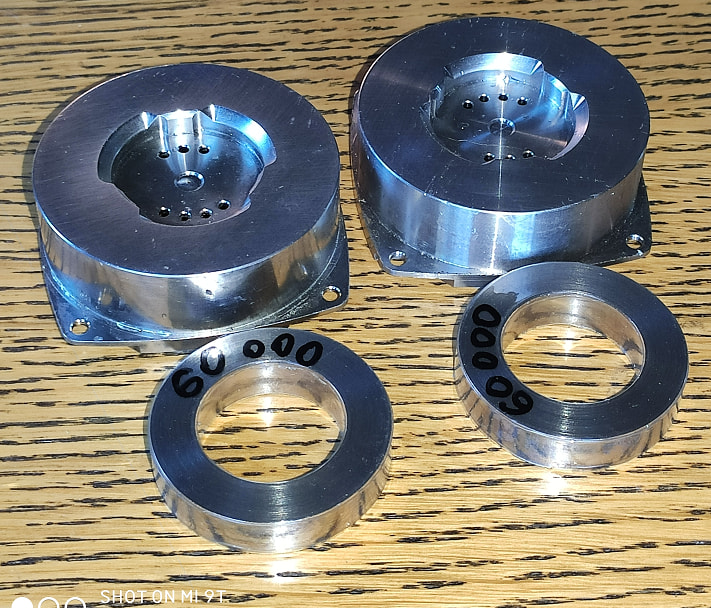

Корпуса из пермаллоя 79НМ для сеточных дросселей с отводами для подстройки, толщина стенки от полуторых мм, довольно увесистые, и магнитопроводы на которых оно будет намотано.

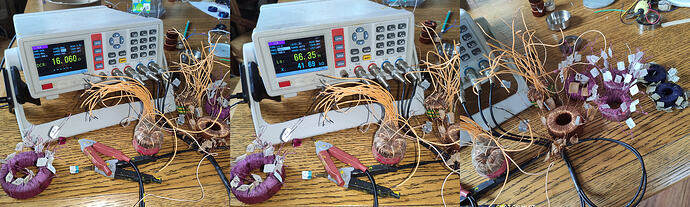

Магнитопроводы отобраны по магнитной проницаемости. У высокопроницаемых материалов приличный разброс в этом смысле.
Если есть возможность, нужно подбирать как лампы в пары.
ПС обычно промышленные пермаллоевые корпуса-экраны не точат из массива на чпу, а вытягивают из тонкого листа, чтобы не было отходов, и -из пермаллоя 80ХНС, который хуже по проницаемости, чем 79НМ.
Надеюсь, и я скоро послушаю такое… )
Очень рад, что Михаил согласился сделать входные дроссели с аттенюацией! Все мои каскады будут с дроссельной нагрузкой, где это возможно технически.
После некоторых экспериментов решил вместо нано применить для магнитопровода один из видов отобранного по проницаемости кобальтового аморфа.
Аргументы : меньше коэрцитивная сила, причем в разы, больше проницаемость.
Минус - меньшая, опять же в разы, максимальная рабочая индукция, но оно же будет стоять на входе, а тут с 2 тыс витков все будет нормально по насыщению даже на 5 вольтах и 20 Гц.
Таким образом мы получаем самое лучшее соотношение длины провода к индуктивности, т.е. минимум всяких возможных паразитных емкостей и т.д.
Отводы отметил разными цветами.
Обмотка ПЭШОММ 0.1 мм, по шелку 0.17 мм.
Итого получилось активное 5.5 кОм, индуктивность одного витка 168 мкГн.
Значит на 2 тыс витках будет 670 Гн, этого более чем достаточно для корректора или другого источника.
И при увеличении поля она еще поднимется на линейном участке до где то 800 Гн.
На фото меандр без нагрузки 20 кГц 2 вольта с отвода на 1400 витке.
Спасибо, Михаил!
1400 и 2000 предполагаются основными рабочими режимами. Это не РГ в чистом виде, а корректор входной чувствительности УМ.
Когда послушаю с ним - обязательно поделюсь впечатлениями! Самое сложное на данном этапе у меня, это разместить их максимально близко ко входному разъёму и галетному переключателю. Никаких резисторов в сетках не будет, потому, либо безразрывный галетник, либо не щёлкать “на горячую”. Компоновка в УМ очень плотная, но что-то придумаю обязательно с местом установки.
Можно еще попробовать вариант коммутации : вход 1400, выход -2000.
Получится повышайка.
Очевидно. Работает в обе стороны. )
