Здравствуйте

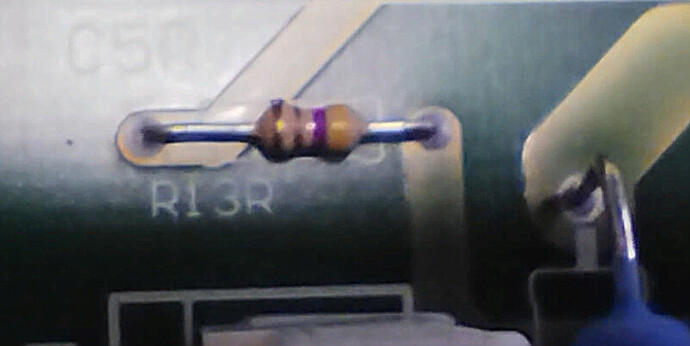

На плате усилителя сгорел резистор с такими обозначениями 4R7/0.125 W
Какие параметры у этого резистора, чтобы купить ему замену?
Спасибо
4,7 Ома и 0,125 Вт - малой мощности. И еще нужно посмотреть, какой тип.
Но, боюсь, не только он сгорел.
1 лайк

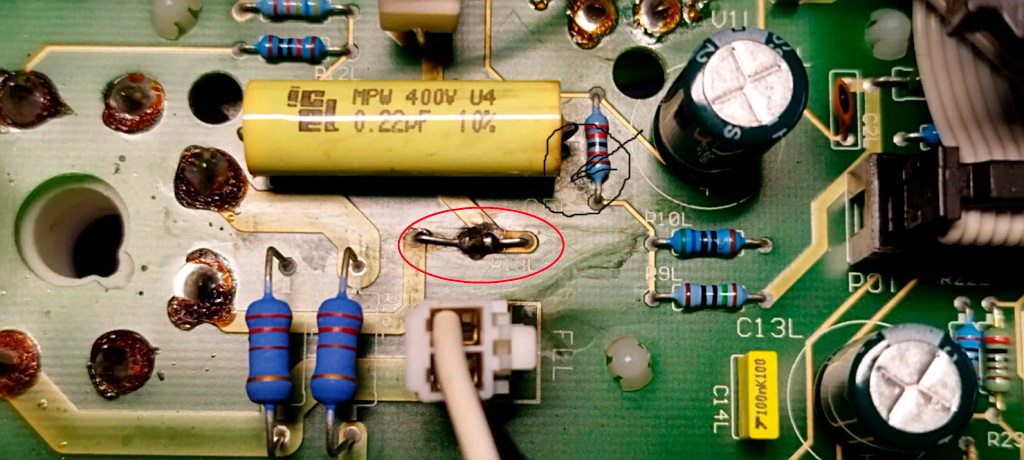

Боле крупное фото сделайте - чтобы было понятно, что вокруг.
Я бы сказал, что тут все, что на фото, нужно заменить :))
Наверное, лампа вышла из строя и сгорел катодный (?) резистор.
Но пусть специалисты выскажутся.
Это тот усилитель на который Вы про выходные трансформаторы спрашивали? По фото вроде еще дорожка выгорела(на фото если увеличить). Так по фото вроде 8нога(катод у 6550) резистор на ней выгорел.
Ой… страшное дело… (((
Лампа светится. Если лампы поменять местами между каналами, то всё равно не работает только правый.
Спасибо за помощь!
Спасибо!
Нет, я ещё только первый вопрос задал.
А что такое “дорожка”?
Там, похоже, не, 4r7, а 470 Ом. Видимо, совсем впритык резистор был по мощности.
Какой усилитель?
Так у Вас если фиксированное смещения на выходные лампы,а катод в обрыве от земли.
Спасибо!
Даже и не знаю… я на их схеме посмотрел резистор.
На исправном канале померьте будет-4,7ом.
1 лайк
Усилитель Unison Research Preludio
1 лайк
Спасибо!
Ну так я про него и говорю.
Мне так точно вопрос задавали ранее…
Может пригодится
https://www.digikey.com/en/resources/conversion-calculators/conversion-calculator-resistor-color-code
По калькулятору у меня получилось 470 ом, но может, цвета не разглядел.
https://www.chipdip.ru/calc/resistor?nominal=470&unit=0&tolerance=-1&mode=4
Большое спасибо!
(это не я :-) )
