Всем доброго. Прошу помощи здешних гуру. Года три назад был куплен самодельный ламповый усь у одного мастера. Характеристики уся, я думаю, к делу не относятся. Усь был полностью распаян на печатной плате вместе со всеми трансами. Корпуса не было, под печатной платой была еще одна омедненная, они скреплялись между собой стойками. Разводка сделана звездой, из звезды выходит стойка и соединяется с омедненной нижней платой. Фона не было. Недавно приобрел пустой корпус от ресивера, в который этот усь идеально встал. Естественно, нижнюю плату убрал, т.к. ее роль теперь выполняет дно корпуса. Заодно поменял все резисторы с китайских на Allen Bradley, Rosental и другие хорошие, причем сделал все навесным монтажем, удалив все печатные дорожки. Подрубился непосредственно ко входу для проверки - все отлично, никакого фона, хоть ухо прикладывай. Играет - бомба) Далее смонтировал регулятор громкости, и вот тут появился дикий гул. Насколько могу судить (я не очень в этом понимаю) 50Гц. В минимальном положении регулятора он меньше всего, но все равно громко. Далее при увеличении громкости он усиливается, а ближе к максимуму - пропадает. Если обесточить усилитель, то фон пропадает, а если сразу после обесточивания выдернуть источник, то появляется незначительный и начинает стихать (как понимаю, по мере разрядки кондов). Провод с земляного лепестка РГ пробовал втыкать и в центр “звезды”, и на сам корпус - результат одинаковый. Заземление корпуса РГ дает небольшое снижение фона, но это капля в море. Прикосновение к оси РГ дает небольшой щелчок как по микрофону. Регуляторы пробовал разные: СП3, Китай, DACT - результат одинаковый. В общем думаю, что это земляная петля, но ума не приложу каким образом. Провода для тестирования тоже пробовал разные, экранированные, медные моножилы, длинные, короткие - дело точно не в них. Еще раз - без РГ все отлично, никакого фона. Сколько я перепаял этих РГ - с таким впервые сталкиваюсь… Если не найду решение, придется использовать как чистый мощник, а РГ внешний какой-нибудь или предусил с РГ.
У переменного резистора минус куда соединён? Поищите точку на корпусе, лучше будет к катоду первой лампы, где резистор на корпусе.
Минус переменника неважно куда - результат один и тот же. На форумах вычитал, что иногда помогает между ним и корпусом резистор до 10 Ом, но еще пока не пробовал.
А, звезда соединена с корпусом?
Да, конечно, только на другую стойку через медную моножилу.
Фото бы надо всей этой кухни
У меня такая же фигня, только гул не очень сильный. На максимальной громкости пропадает. Единственное, что хоть как-то это объясняет - синфазная помеха. По хорошему надо бы на проводочки к регулятору громкости надеть ферриты (попарно на сигнал+земля).
Опять “подземный стук”…
Целый трактат, ни одного рисунка, ни одной фотографии…
Без схемы разговор ни о чём

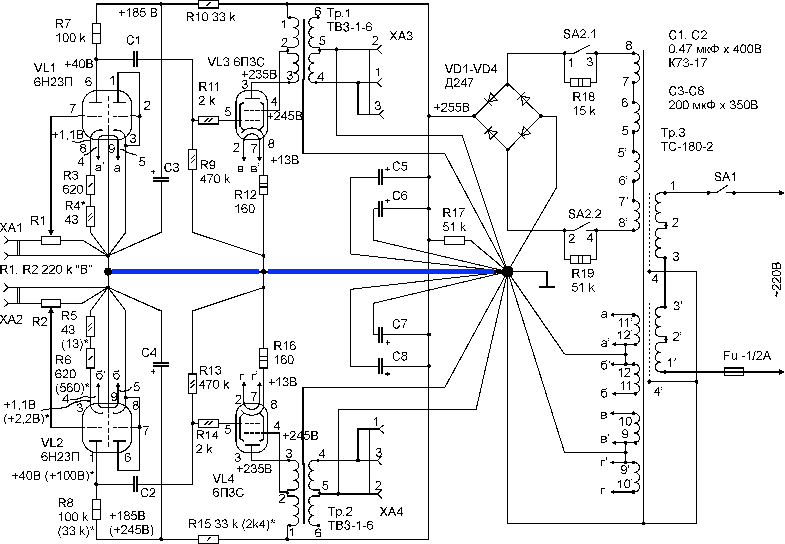

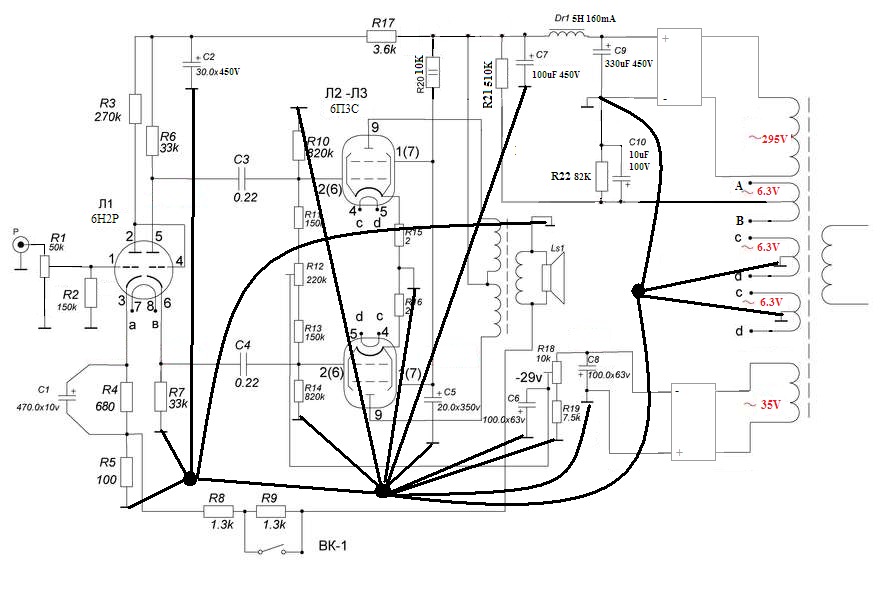

У каждого своя звезда.
Отсюда и плясать, если не можете найти, обратитесь к специалисту. Вопрос выеденного яйца не стоит. При заземлении входа усилителя (рег. на мин.) фона быть не должно…

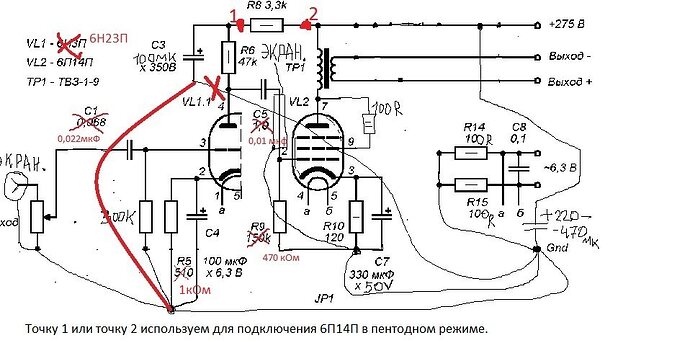

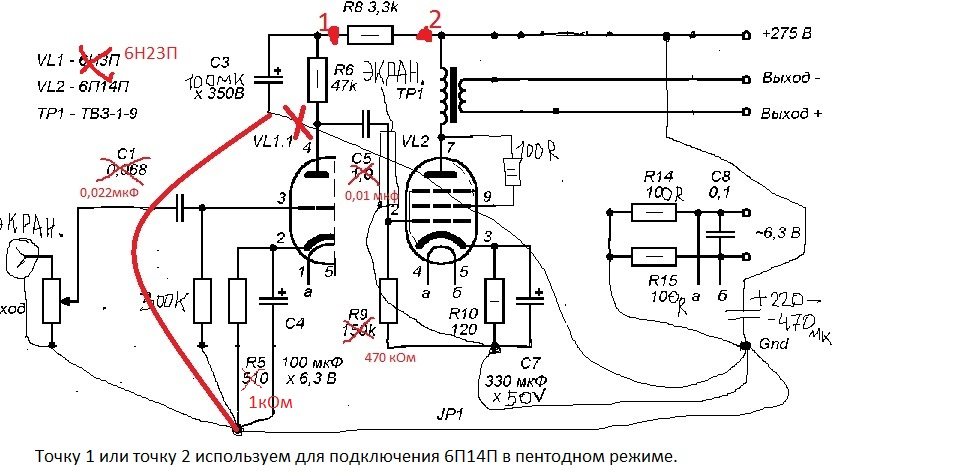

Земля переменника, должна быть соединена с точкой заземления катодного резистора, отсюда же идет земля на входной RCA, если фон есть, значит чего то нагородили. Разводка земли, требует опыта…
Здесь все написано http://forum.goaudio.su/showthread.php?19843-quot-Земля-quot-в-усилителях
При заземлении входа (до рег. гр.) фон никуда не пропадает, не пропадает и при заземлении (закорачивании на землю) входа самого регулятора громкости. При заземлении выхода рег. гр. - фона нет. При регкляторе громкости на максимуме (по сути вход закорочен с выходом, что равносильно исключению регулятора громкости из схемы) никакого фона нет.
Как понял, у автора темы все аналогично. При том, что усилители и регуляторы абсолютно разные. Только у меня подключение цапа и усилителя - через свой сетевой фильтр каждого, корпуса заземлены, поэтому фон незначительный и только на очень высокой громкости. В точке прослушивания вообще ничего не слышно, поэтому забил на него. У старого заводского усилителя фон был на порядок выше, и это считалось нормальным.
Речь не о схеме регулятора, а о неправильной разводке земли. В инете полно информации на этот счет… Остается думать, делать выводы и набираться опыта на своих ошибках.
Фон в ламповом усилителе может иметь несколько причин и даже для "радиогубителя" средней квалификации иногда становится проблемой. Имеют значения точки подключения к корпусу, расположение и схема подключения электролитов питания, конфигурация звуковых и силовых “земель”, накальные цепи, неисправности самих ламп, наводки и т.д.

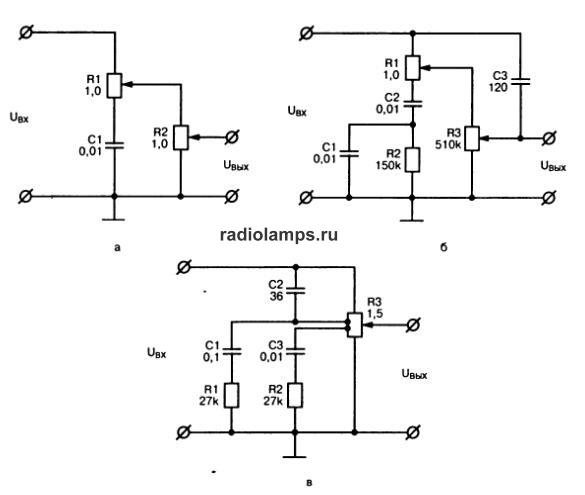

Такие схемы (тонкомпенсация, рег. тембра..) применялись в приемникх прошлого века и любительских конструкциях, к Hi- End, отношения не имеют, сейчас не применяются. Хотя в Hi-Fi усилителях кнопка тонкомпенсации, встречалась.
Дык об этом речь и идет и ссылка на толковую статью о разводке земли дана…
http://forum.goaudio.su/showthread.php?19843-quot-Земля-quot-в-усилителях
А применяются схемы описанные выше автором? Вы схему хоть какую в теме видели?
Это возбуд. Изолируйте землю входа от корпуса. Землю входа заведите на катодный резистор/катод первой лампы. Земляной вывод регулятора заведите туда же. Если не поможет, то поставьте в сетки ламп резисторы 100-1000 ом. Если фон исчезнет и перестанет щелкать от прикосновения к валу регулятора - землю разведите по человечески. Потом убирайте резисторы из сеток.
В транзисторном усилке грешил на фонокорректор…еле-еле слышимый но есть фон на максимальной громкости, услышал и на выходе с магнитофона…думаю дело в том что номинал увеличился относительно стокового состояния, когда ещё регулятор баланса догружал на массу…может и тут уменьшение номинала РГ решит проблему?
