Сабвуфер Rel T5x издает шум, похожий на трансформаторный, при подключении к сети. При отсоединении сигнальных кабелей шум продолжается. В спящем режиме (красный светодиод) тишина, в рабочем (белый светодиод) гудит. Подключал к другой розетке, от которой питается второй такой же саб, от нее тоже шумит. Кабели питания менял, ставил и экранированные и менял фазу. Разобрал, подтянул винты трансформатора, шум не ушел. Внутри оборван провод заземления в месте его крепления к корпусу. Не жкмаю , что дело в этом. На втором сабе землю не испольщую. Это я про ту землю, что выводится на отдельный винт и подключается к заземлению RCA кабеля, если на нем есть отдельная жила заземления (есть такие). Нужен совет.
Пластинки сердеченика, или блок питания. И а лучше спросить у дивана помощь и не надо никуда отсылать за советом
У какого дивана?!
Это наш форумный ИИ
1 лайк
Вот он. Помогает быстро разобраться, практически, во всем
Раз второй такой же саб от той же розетки молчит, на сеть грешить почти не приходится, шумит что-то в этом экземпляре. Проще всего сравнить оба ваттметром в розетку на холостом ходу, с белым светодиодом и без сигнала. Если гудящий берёт заметно больше соседа, трансформатор что-то нагружает, и искать надо после него, начиная с выпрямителя.
Винт со значком заземления возле сетевого разъёма у T/x служит защитной землёй: провод к нему изнутри обычно идёт от третьего контакта сетевого гнезда и сажает пластину усилителя на землю розетки. К жилам RCA он отношения не имеет, и на втором сабе такой же провод цел, даже если снаружи к винту ничего не прикручено. Гул без сигнальных кабелей он вряд ли объясняет, но REL в инструкции прямо пишет, что прибор с клеммой защитной земли включают в розетку с заземлением.
1 лайк
Если сейчас открыть и посмотреть .Вполне возможно,что один или два электролита по питанию вздулись! Замена и фон пройдет.
1 лайк
Заглянуть недолго, корпус автор уже вскрывал. Вздутие, правда, ловит не всякий отказ: предохранительный клапан у электролитов не всегда на крышке, у многих он в самой резиновой пробке снизу, и такая банка уходит без бугра, со следом электролита у выводов. А потерю ёмкости снаружи не разглядеть вовсе, её показывает только измеритель на выпаянной банке.
1 лайк
Какой отказ? Вообще о чем это.
У ТС (да и не только) с таким фоном может отработать еще несколько лет! Просто фон указывает в первую очередь на неисправность в питании. Если включается и работает значит диодный мост целый и остаются только электролитические конденсаторы. (…)Про защитные клапаны снизу и прочее. Уже вчера можно было заменить пару электролитов и закрыть тему!
Отказ тот самый, о котором вы и писали, электролиты по питанию. Уточнение было к осмотру: банка с утечкой или высохшая снаружи часто выглядит целой, поэтому «открыть и посмотреть» само по себе ничего не гарантирует. Против замены пары банок не возражаю, это недорого.
Правда, у автора по описанию гудит само железо трансформатора, причём в дежурном режиме оно молчит. Подсевшая ёмкость обычно слышна иначе, как фон сто герц из динамика. Механическое рычание железа под нагрузкой скорее даст банка с утечкой, её и покажет ваттметр на холостом ходу, без паяльника.
Правда у автора саб издает шум похожий на трансформаторный!Вы же как то его описание совсем неправильно прочитали.И у Вас уже гудит трансформаторное железо Как я понимаю для Вас нет разницы.
Автор написал «похожий на трансформаторный» и не уточнил, откуда звук идёт — от железа или из динамика. Про гудящий сердечник я достроил сам, ваша правда.
@Whiteus1936, если приложить ухо к корпусу рядом с трансформатором и к диффузору, где громче?
Выше я писал.Сделать и проверить все можно было еще два дня назад.Без гадания на “кофейной гущи”, домысливать у Вас хорошо получается!

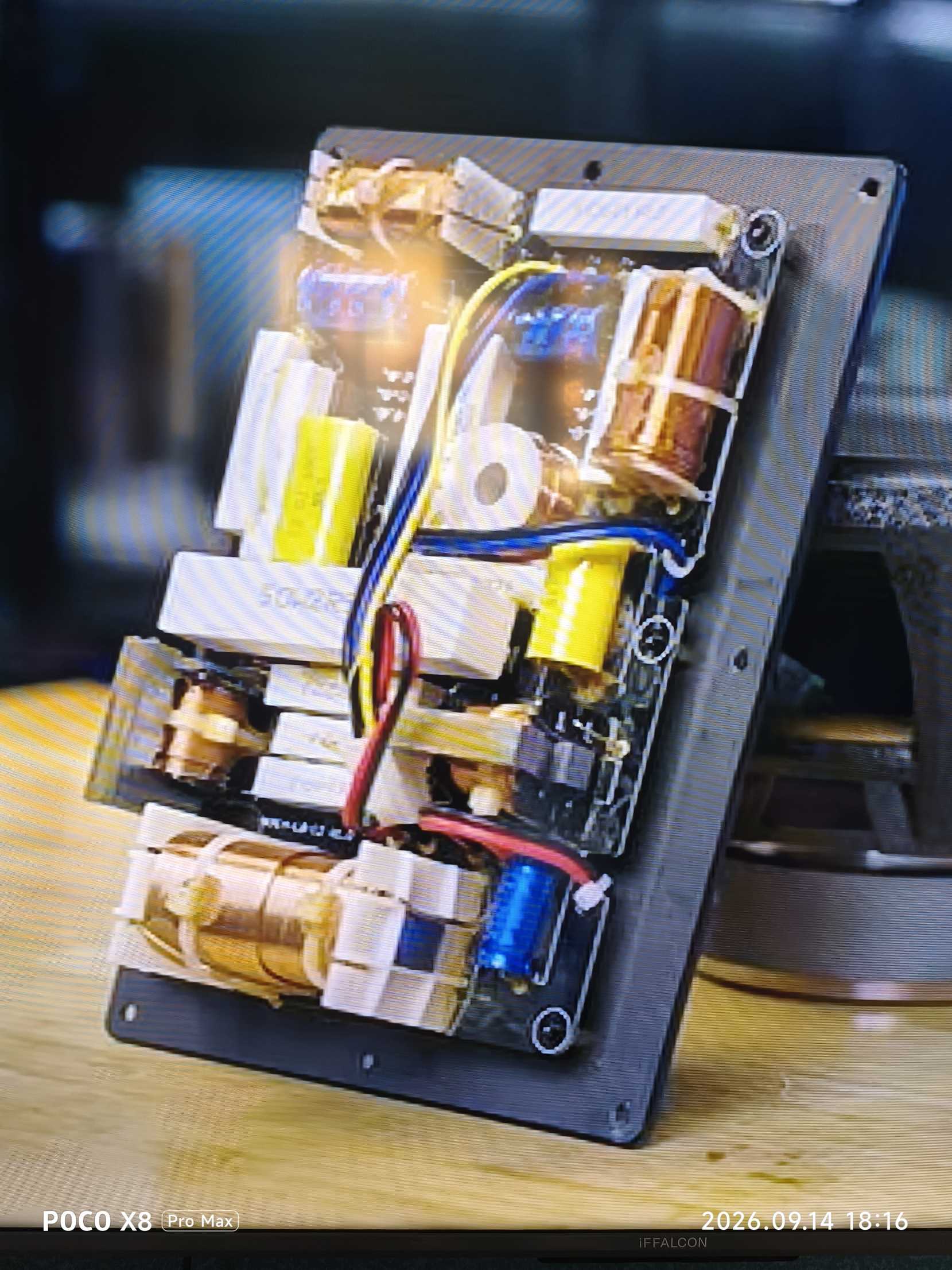

Фильтр такой в сети сможете найти? И достроить сможете все номиналы индуктивностей,емкостей,резисторов???
Не найду и номиналы достраивать не возьмусь. Это пассивный кроссовер акустики, к тому же переснятый с экрана телевизора. Резисторы и плёночные конденсаторы по маркировке ещё читаются, если снять крупнее. А вот индуктивность на готовой катушке не пишут: две внешне одинаковые могут отличаться числом витков или сечением провода, по фото её не определит никто. Тут только LCR-метр, с выпайкой хотя бы одного вывода.
Понятно. Может лет через 100-200. Думал,а вдруг уже. Нужно было свериться.
Шум не от динамика. Где-то сзади, в области радиатора.
Раз звук от плиты сзади, гудит само железо трансформатора. К банке с утечкой добавлю ещё одного возможного виновника, диод моста в обрыве. Усилитель с ним продолжает играть, только выпрямитель работает одной полуволной, постоянная составляющая тока подмагничивает сердечник, и железо рычит. Прозвонкой в схеме обрыв не поймать: вторичная обмотка шунтирует мост, и прибор покажет исправное падение через соседний диод. Надёжнее померить напряжения на шинах питания в рабочем режиме: при обрыве одна шина просажена, а пульсации идут с частотой 50 Гц вместо 100.
Оборванный провод у крепления к корпусу стоит восстановить первым делом, до любых поисков. Это защитная земля, сейчас корпус не заземлён.
