Добрый вечер.
Есть динамики от Radiotehnika S70 .

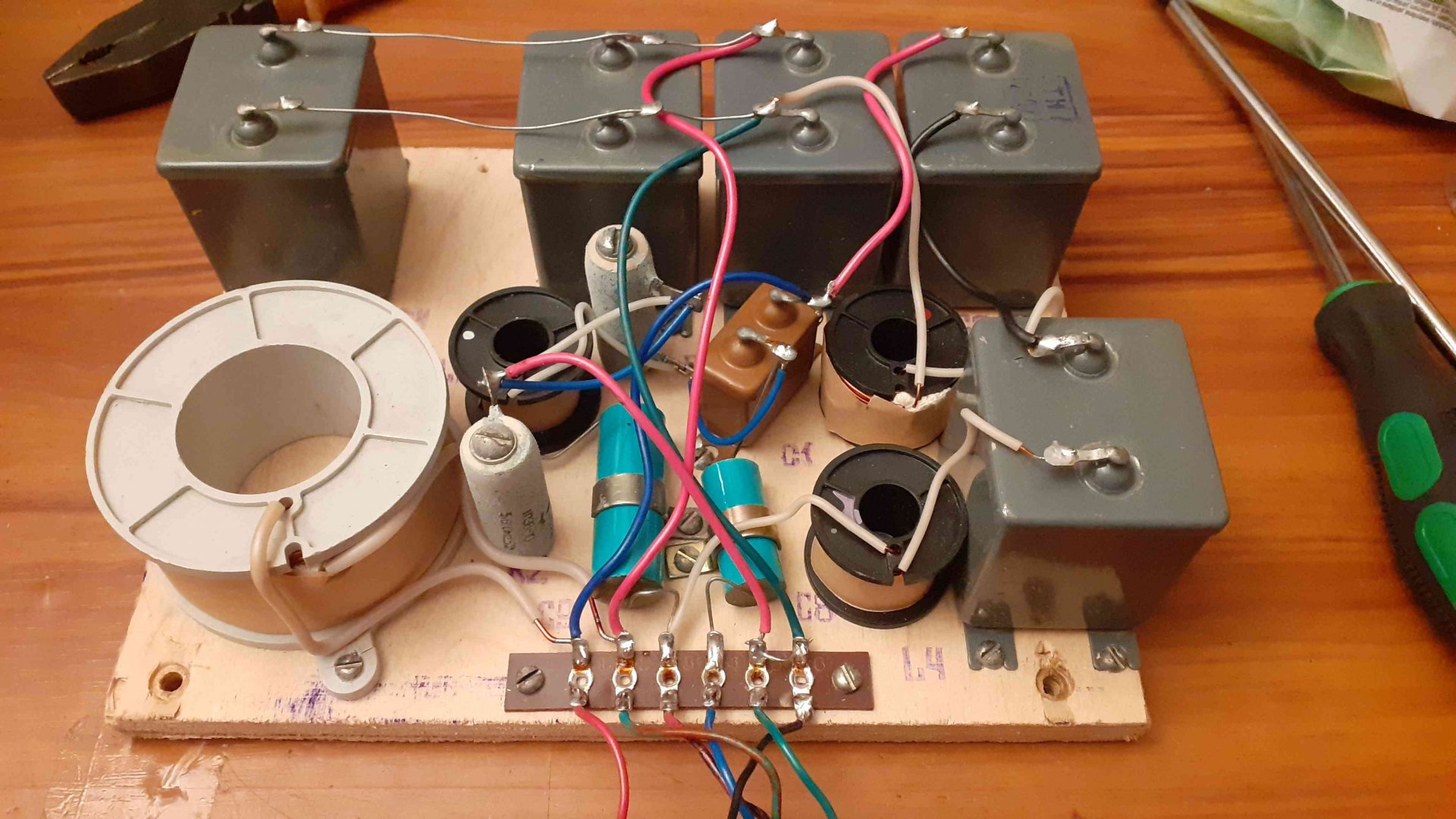

Купил себе фильтра от тех же колонок, провода все под корень обрезаны.
Проблема состоит в том что я так и не понял куда припаять подаваемый звук с усилителя и динамики тоже не могу понять как правильно подключить.
В интернете фотографии фильтров с 4-мя контактами а на моих 6 контактов.
Подскажите пожалуйста как мне подключить динамики.
Если вы нарисуете схему этого кроссовера, просто по соединениям деталей (их там немного), вы все поймёте сами.
P.S. Индуктивности на плате кроссовера расположены очень плохо
Как понимаю это самодельный фильтр, а не заводской? А синенькие конденсаторы - что за марка? К78?
В общем то неплохой наборчик деталюшек.

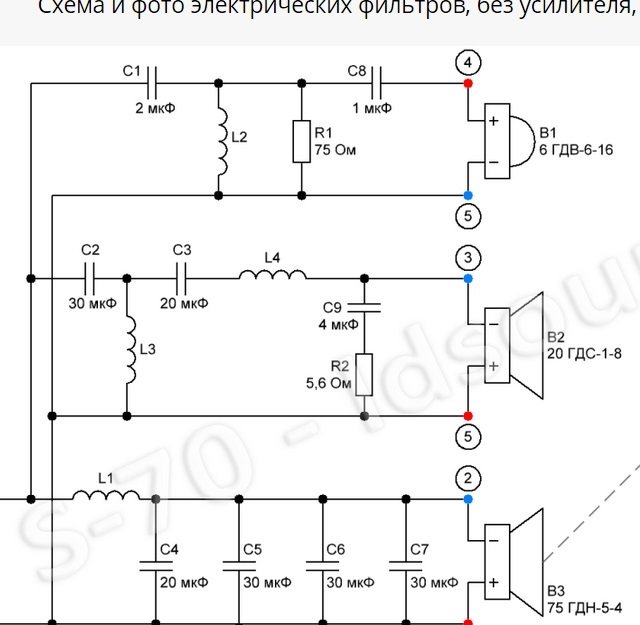

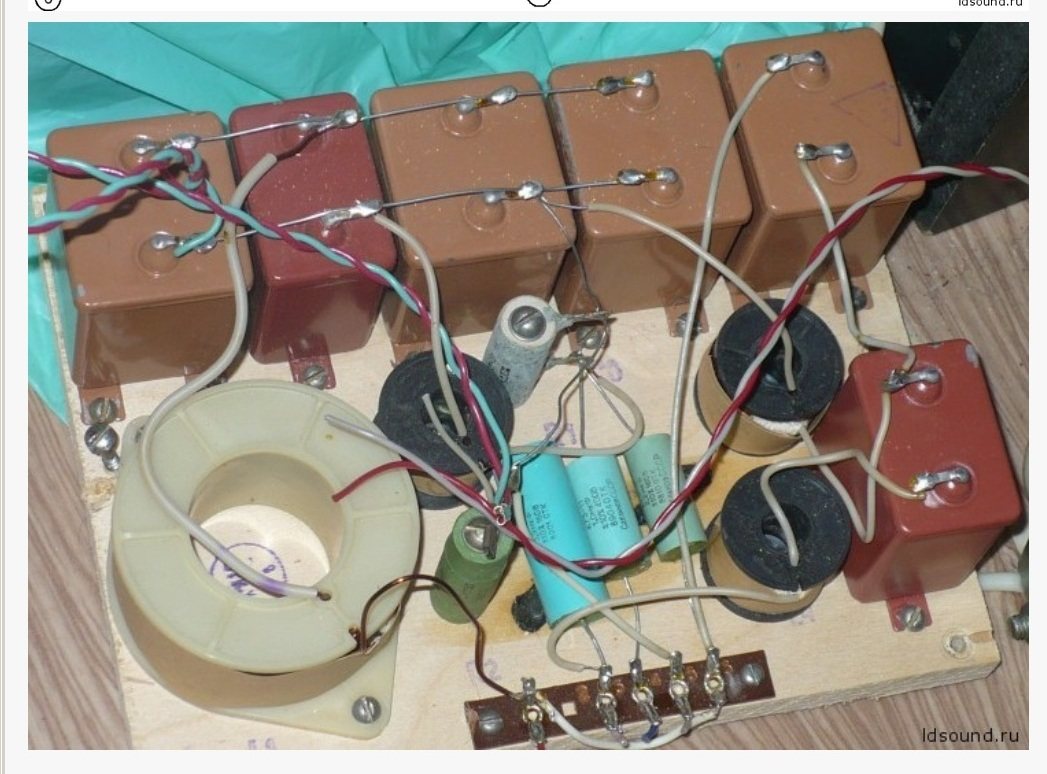

В схемах я пока разбираюсь плохо… Фильтр заводской, есть такой же второй на металлической подложке. Пробовал подключать провода согласно схеме но звука не получил. Наверное весь сигнал уходил на катушку L1.
она ведь активная, не факт что звук в фильтре пропадает)))
Подключал её через пассивный вход

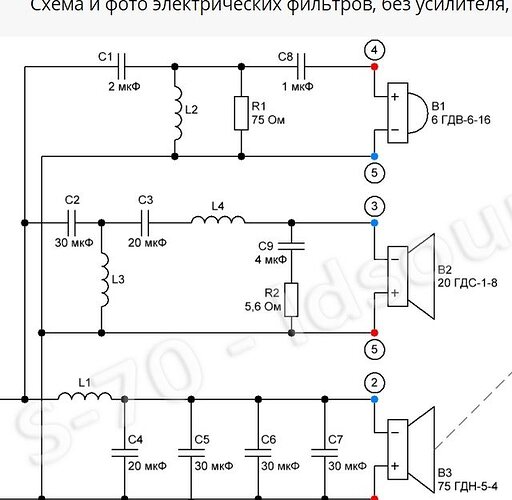

На схеме 5 контактов а у меня 6. Боюсь как бы внешний усилитель не спалить.
у тебя 1 й контакт на колодке + с усилителя, 6й контакт это минус с усилителя те 1и 6 это вход.
далее все по схеме 2 сигнал на бас, 3 сигнал н середину, 4 - на вч, 5 общий минус. только на динамиках перевернута фаза.
