Система включена, музыка ещё не играет, а из колонок уже идёт ровное низкое «ммм». Ясно, что это не запись и не колонки: сеть из розетки где-то по пути попала в звуковой сигнал. Непонятно другое — где именно. Мест, через которые 50 герц могут пробраться в тракт, на самом деле немного, и каждое проверяется по отдельности. Обычно это один вечер, без паяльника и без покупок.
Сначала прислушайтесь
У гула есть голос, и он подсказывает виновника. Низкое ровное «ммм» на 50 герцах, почти на грани слышимости, — это почти всегда земляная петля: ток течёт по экрану кабеля там, где должен течь только сигнал. Более высокое, жужжащее «ззз» на 100 герцах с шершавыми призвуками — это блок питания, выпрямитель или наводка от импульсного источника. Если «ззз» меняется, когда вы крутите регулятор яркости света в комнате, виновник найден сразу: симисторный диммер. Шипение без тона — это не гул, а собственный шум усиления. Оно означает, что в тракте слишком много запаса: предусилитель стоит почти на максимуме, а мощный усилитель слишком чувствителен. Лечится не фильтрами, а снижением усиления на одном из звеньев.
Не доверяете уху — возьмите телефон. Любой бесплатный спектроанализатор покажет пик на 50 или на 100 герцах, и спор с собой закончится за минуту.
Второе наблюдение: гудит один канал или оба. Если один, причина локальная: кабель этого канала, разъём, окислившийся контакт, неисправность одного канала усилителя. Если оба одинаково, источник общий: питание, земля, наводка. Третье: где звучит. Приложите ухо к колонке, потом к усилителю. Если гудит сам корпус усилителя, даже с отключёнными колонками, — это механика трансформатора, а не звук. О нём ниже, отдельно.
Ручка громкости — главный прибор
Покрутите громкость. Если гул растёт вместе с ней, он входит в сигнал до регулятора: из источника, кабеля между источником и усилителем, фонокорректора. Если гул не меняется при любой громкости, источники ни при чём, смотреть нужно на сам усилитель и его питание.
Этот тест занимает десять секунд и сразу отсекает половину подозреваемых.
Земляная петля: главный подозреваемый
Петля возникает, когда два компонента соединены с землёй двумя путями: через свои вилки и через экран межблочного кабеля. Между разными точками земли в квартире всегда есть небольшое напряжение, и по экрану начинает течь ток. Экран — часть звукового тракта. Результат вы слышите.
В старых домах с двухпроводной проводкой заземляющего контакта в розетке нет, и петля через вилки там не возникает. Расслабляться рано: всё остальное, о чём ниже, работает точно так же, а землю в систему приносят антенна, компьютер и роутер.
Чаще всего петлю создаёт не аудиотехника, а то, что к ней подключено из внешнего мира. Кабель телевизионной антенны или спутниковой тарелки, подключённый к телевизору или ресиверу, приносит землю с крыши дома. Та же антенная земля приходит в ресивер и по HDMI от телевизора, даже если антенна подключена только к телевизору. Компьютер, подключённый к ЦАПу по USB, приносит землю своего блока питания. Роутер, соединённый с сетевым плеером, — землю провайдера. Гул, который появился в день, когда в систему добавили что-то «умное», — почти наверняка оно.
Как найти. Выключите всё, отсоедините от усилителя все источники, оставьте только колонки. Тихо? Подключайте источники по одному, каждый раз слушая. Гул появится на том, кто его приносит. Отдельно попробуйте отсоединить антенный кабель от телевизора и кабель HDMI от ресивера: если гул исчез — нашли.
Как лечить. Для антенны есть гальванический развязчик — небольшая вставка в кабель за несколько сотен рублей, которая пропускает сигнал и разрывает землю. Для USB — изолятор USB или переход на оптический цифровой выход. Для сети — оптический переходник или развязка Ethernet. И всю систему включать в одну розетку или один сетевой фильтр, а не в три разные по комнате: так у всех компонентов одна точка земли.
Чего не делать никогда: отламывать или заклеивать заземляющий контакт вилки. Гул уйдёт, но корпус усилителя при неисправности окажется под напряжением, и защищать вас будет только везение.
Активные колонки, сабвуфер и компьютер

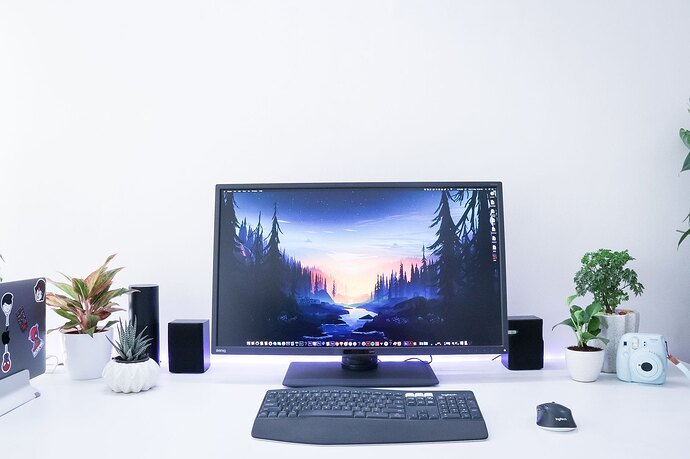

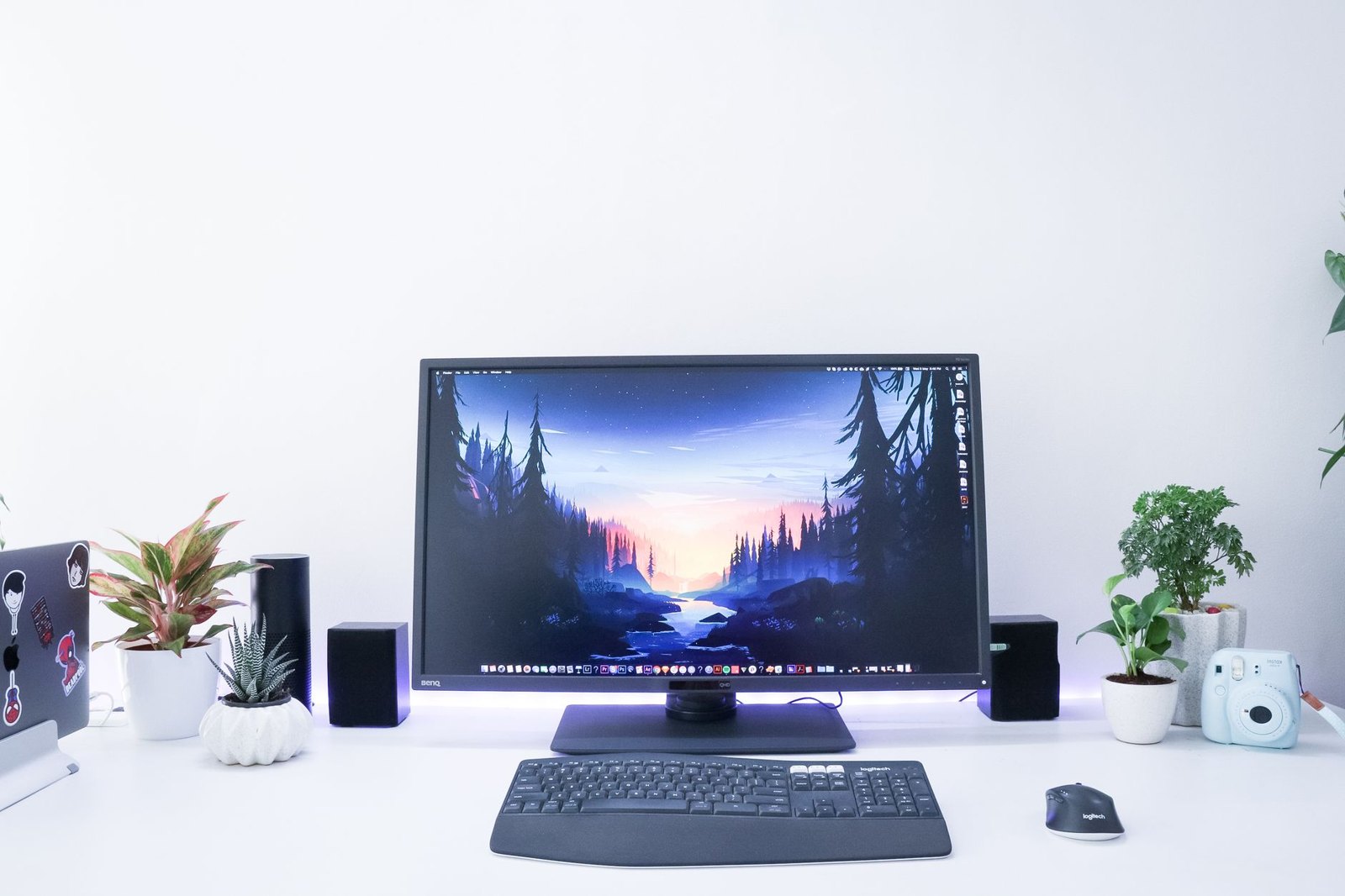

Самый частый гул сегодня — не в классической паре «усилитель плюс пассивные колонки», а в активных колонках и студийных мониторах, подключённых к компьютеру. Каждая активная колонка — это усилитель со своей вилкой и своей землёй, а ноутбук добавляет ещё одну через блок питания. Проверка занимает секунду: выдерните зарядку ноутбука. Если на батарее тихо, петля идёт через его блок питания. Лечится балансным подключением, если у колонок есть вход XLR или TRS, или небольшим изолятором на линейном входе.
Активный сабвуфер — тот же случай. У него собственный блок питания и собственная вилка, то есть готовая вторая точка земли, и соединён он с усилителем длинным небалансным кабелем. Если гул появился вместе с сабвуфером, начните с него: включите в ту же розетку, что и усилитель, и укоротите кабель. У многих сабвуферов есть переключатель фазы и уровня — они на гул не влияют, не тратьте на них время.

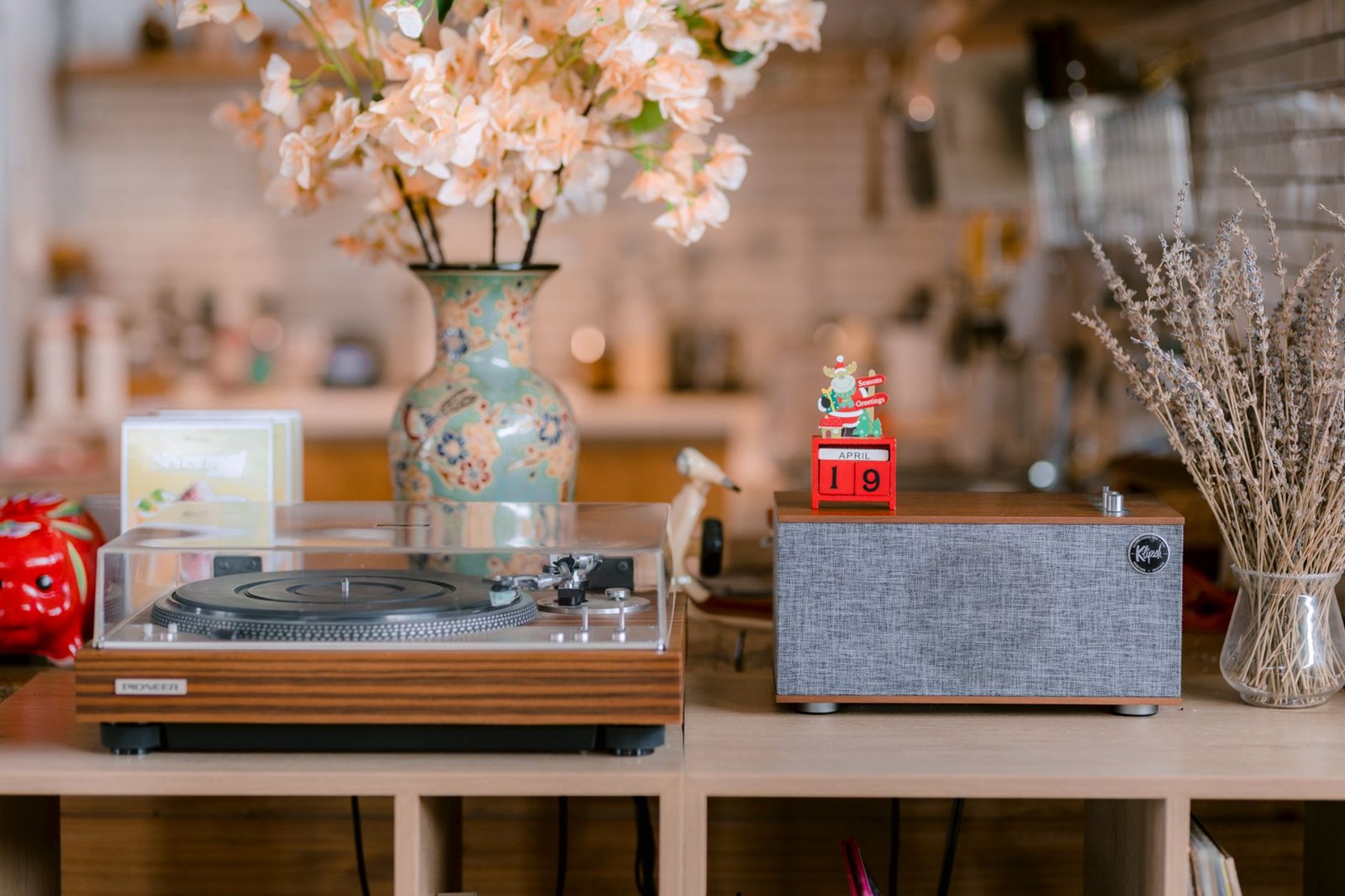

Винил: свой набор причин
У проигрывателя сигнал с головки — доли милливольта, и фонокорректор усиливает его в тысячу раз. Вместе с ним он усиливает всё, что прилипло по дороге. Первое, что проверить: подключён ли тонкий провод заземления от проигрывателя к клемме GND на фонокорректоре или усилителе. Без него гудит почти любой проигрыватель. Второе: не лежат ли тонкие фонокабели рядом с сетевыми или прямо на усилителе с трансформатором. Иногда хватает сдвинуть проигрыватель на полметра.

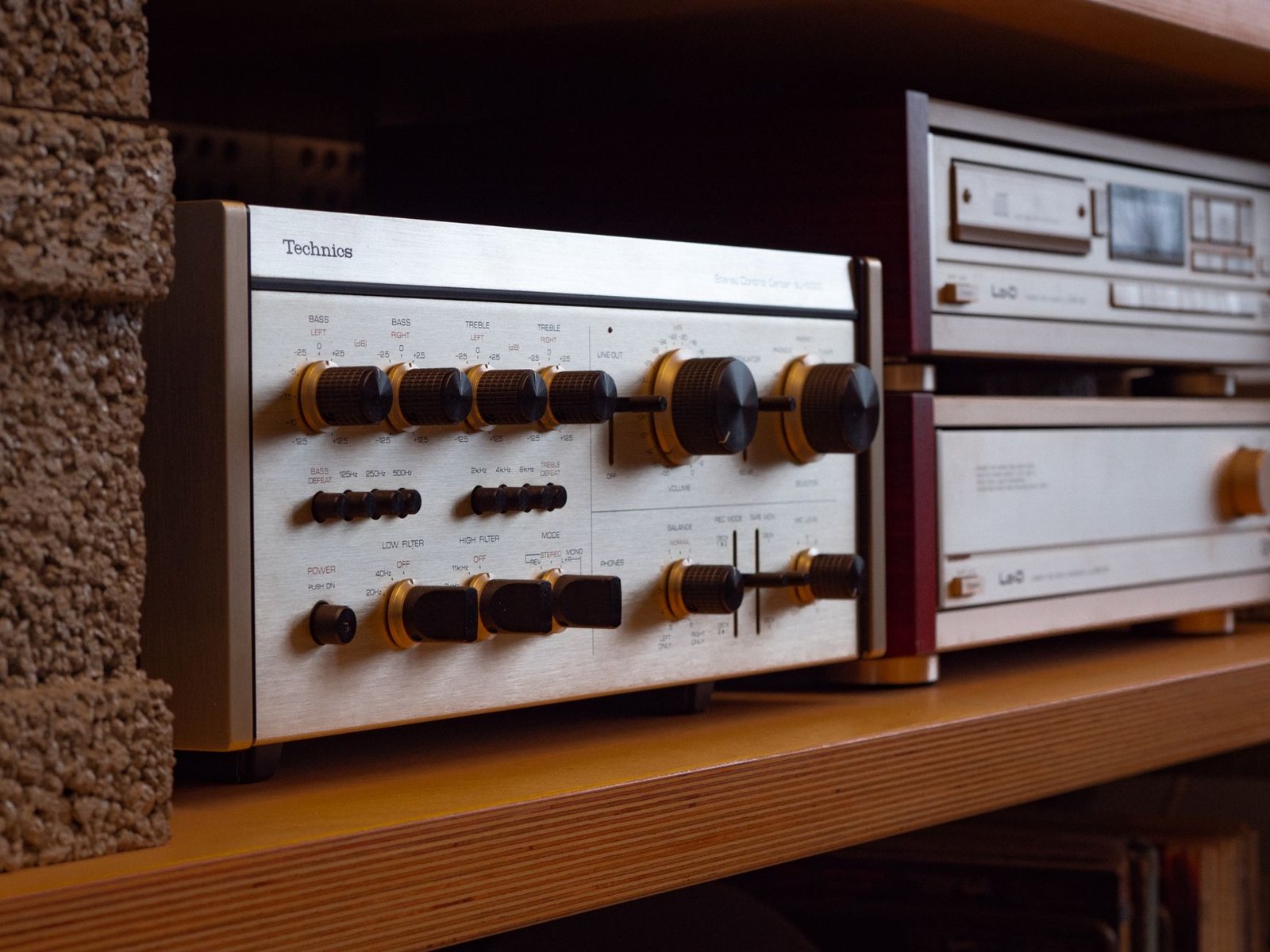

Когда гудит железо, а не звук
Если гудит сам корпус усилителя, а в колонках тихо, дело в трансформаторе. Особенно этим страдают тороидальные трансформаторы мощных усилителей. Причина обычно не в усилителе, а в розетке: в сети появляется постоянная составляющая от светодиодных ламп с диммерами, фенов на половинной мощности, некоторых зарядок. Тороид её не переносит и начинает механически гудеть. Проверка простая: выключите по очереди диммеры, светодиодные светильники, зарядки в той же комнате. Если гул стих при каком-то из них — нашли. Лечится блокиратором постоянной составляющей в питании усилителя или просто другой линией питания.
У ламповых усилителей бывает ещё один источник — сами лампы. Если гул слегка меняется при лёгком постукивании по корпусу, проблемная лампа. Меняйте по одной и слушайте.

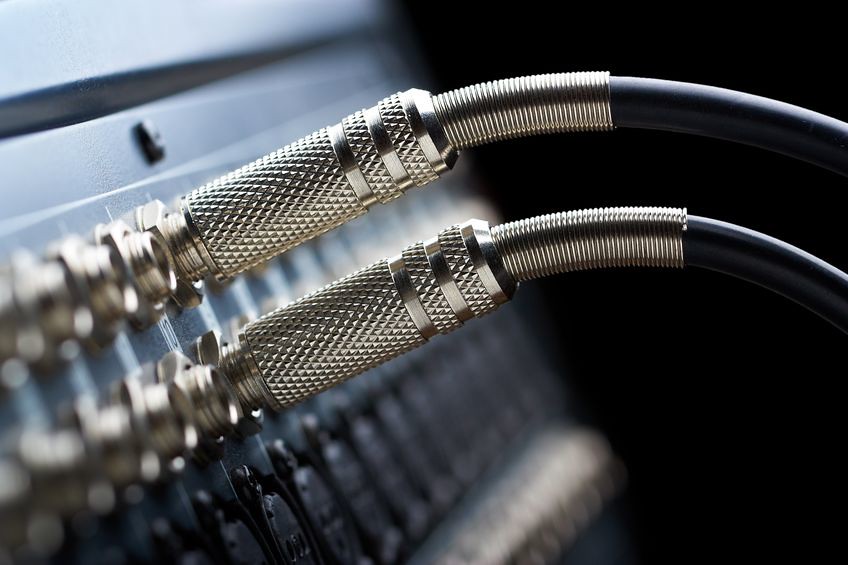

Кабели и соседи
Межблочные кабели, проложенные вдоль сетевых удлинителей, собирают наводку, как антенна. Разведите их, а если пересекаются — под прямым углом. Длинные небалансные кабели, от пяти метров, сами по себе становятся приёмником: если источник далеко, нужен балансный XLR или перенос источника ближе. Импульсные блоки питания — зарядки, роутеры, светодиодные ленты — держите подальше от фонокорректора и входов усилителя.
Когда искать бесполезно
Есть гул, который не лечится перестановкой кабелей. Если он появился сам, без изменений в системе, за недели заметно вырос, а усилитель при этом греется сильнее обычного или пахнет, — это высохшие конденсаторы фильтра питания. Усилителю десять, пятнадцать лет, и он просто просит ремонта. Не тратьте на него вечер: это работа мастера, недорогая и предсказуемая, после которой аппарат служит ещё столько же.
Порядок проверки
Если нужно коротко, вот вечер работы по шагам:
- Послушать, где гудит: колонки или корпус усилителя. Один канал или оба.
- Покрутить громкость: меняется гул или нет.
- Отключить от усилителя все источники и подключать по одному.
- Отсоединить антенну, HDMI, USB и сетевой кабель от техники, которая связана с внешним миром.
- Активные колонки от компьютера — выдернуть зарядку ноутбука и послушать на батарее.
- Включить всю систему, включая сабвуфер, в одну розетку или один фильтр.
- Для винила — проверить провод заземления и развести кабели.
- Если гудит корпус — по очереди выключить диммеры, лампы, зарядки.
- Если гул рос неделями, а усилитель греется — в ремонт, а не в перестановку.
Гул не черта характера системы и не то, с чем приходится жить. Это конкретная неисправность с конкретной причиной. Найти её — одно из самых дешёвых улучшений звука, которые вообще бывают.
