Доброго времени суток!
Извиняюсь за оффтоп, но здесь более вероятнее получить ответ, чем в ветке DIY.
Если кто знает, поделитесь пожалуйста списком комплектующих, в частности транзисторов в данном мощнике.

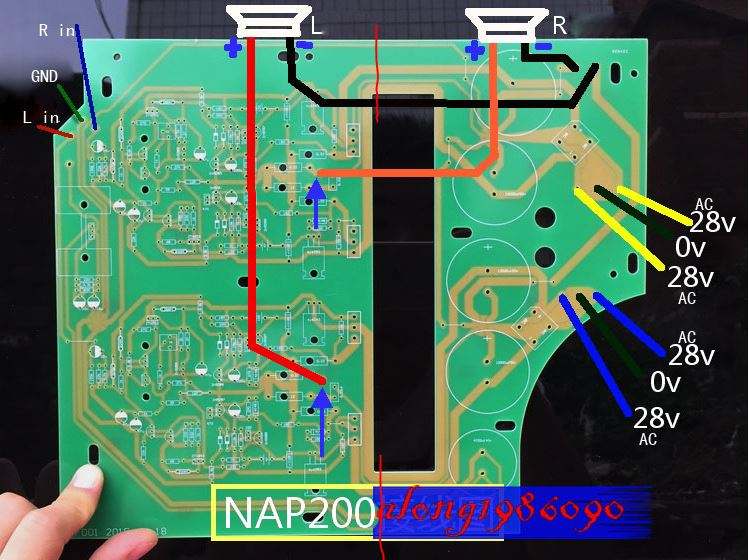

Приобрел копию платы, хочу собрать сам, но список деталей из Китая какой то странный, у меня сомнения, что в оригинале стоят именно такие транзисторы.
В теме Найм изнутри в одном из сообщений была электрическая схема с элементами…
2 раза пролистал внимательно, нету
Есть только фото, но он низкого разрешения, ничего не прочесть и схема nap 140
Транзисторы имеют маркировку Naim Audio NA007 и изготавливаются на заказ фирмой Semelab по спецификациям Naim. В свободной продаже их не существует.
Это которые? Выходные там вроде sanken 2922. На схеме 140 написаны mje 243, 253. ZTX 653/753.
Упс, да, возможно, я перепутал, и 007 стоят начиная с 250-го.
Это все для 250. Они одинаковые?
В NAP200, который с 2002 года производится, в выходных каскадах две пары 2SC2922, сам разбирал.
Эти да, а вот мелочь всякая
http://prohighend.ru/issues/30/NAIMClassic_01.jpg - ну вот может быть тут что-нибудь рассмотреть удастся, картинка большая вроде.
Спасибо, зачетное фото!
А что за тип конденсаторов, такие серебристые в прозрачной термоусадке?
Вполне вероятно, что это конденсаторы Kemet.

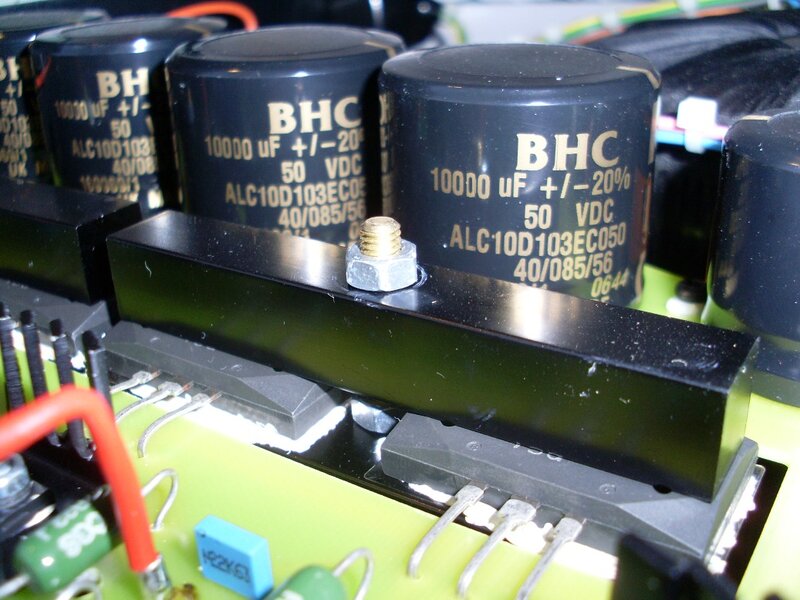

Вообще конечно надо брать полный кит со всеми элементами. Сразу и все на месте. Аналогичные конденсаторы найти будет трудно (многие делались специально для Naim), да и это, в случае клонирования, не будет иметь принципиального значения. Трансформатор, разводка все-равно будут другими. Разве что для внешнего сходства. А вот на крупные емкости блока питания Kemet (BHC, Aerovox) раскошелиться стоит.
Надеюсь поведать нам о результатах сборки вы не забудете. Было бы интересно.
Он и продавался как кит, но я не доверяю китайцам. Огромная вероятность, что там все поддельное окажется, а так я сам все покупаю.
Плата 100% копия без отличий. Трансформаторы купил 2 штуки talema по 300VA, будет даже лучше чем один.
Я заказал из Англии Nichicon KG Gold tune на 15000Uf, они хуже будут?
Единственный косяк, они не snap-in, придется их отдельно размещать. Я возможно БП отдельно от основной платы сделаю.
Ок.
Он и продавался как кит, но я не доверяю китайцам. Огромная вероятность, что там все поддельное окажется, а так я сам все покупаю.
Плата 100% копия без отличий. Трансформаторы купил 2 штуки talema по 300VA, будет даже лучше чем один.
Я заказал из Англии Nichicon KG Gold tune на 15000Uf, они хуже будут?
Единственный косяк, они не snap-in, придется их отдельно размещать. Я возможно БП отдельно от основной платы сделаю.
Ок.
Из за больших кондеров и 2 трансформаторов в маленький корпус все не влезет. Подумываю отрезать от платы часть БП и сделать БП отдельно, а транзисторы не на дно коасть а на стенку с радиатором.
Зря вы так о поддельности деталей. В этом нет надобности.
Трансформатор я бы взял один, как в оригинале, на 500VA. Это предпочтительнее.
Заказанные вами кондеры может и не хуже (или лучше), просто они другие. Очередной уход от концепции. Тем более, что с “родными” никаких проблем с покупкой пока нет и как получается и с установкой тоже.
Установка выходных транзисторов на отдельные радиаторы тоже сложнее (крепление к ним и их самих). Да и сами радиаторы место занимают. Шасси для охлаждения вполне достаточно. На мой взгляд городить массивные радиаторы - это архаичный подход, тем более в домашних усилителях с относительно небольшой мощностью. Вес только набирать. Полезное место внутри корпуса лучше занимать грамотной разводкой платы и остальных компонентов.
Блок питания отдельно тоже ни к чему. Это опять же плюс корпус, доп.соединения. На данном уровне этот ход не оправдан.
Ну так они проще, ничикон получше должен быть. А на 4700 это в питания преда, мне это вообще не нужно.
А что у Вас будет предварительным усилителем?
Большая, а как открыть другие картинки в таком же качестве?
