Я так понимаю внутри с помощью “шпангоутов” и элементов между ними и соединяющих их с боковыми панелями реализованы акустические резонансные фильтры? Или это все необходимо только для демпфирования колебаний?
И возникает вопрос есть ли какие-то программы позволяющий произвести расчет и/или оценить необходимые параметры резонансных фильтров? А так же программы для расчета интерференционной картины в объеме АС?
Хотелось бы услышать мнение @Мусатов Костя. На сколько реально сделать что-то хотя бы отдаленно напоминающее в гараже, например из фанеры?

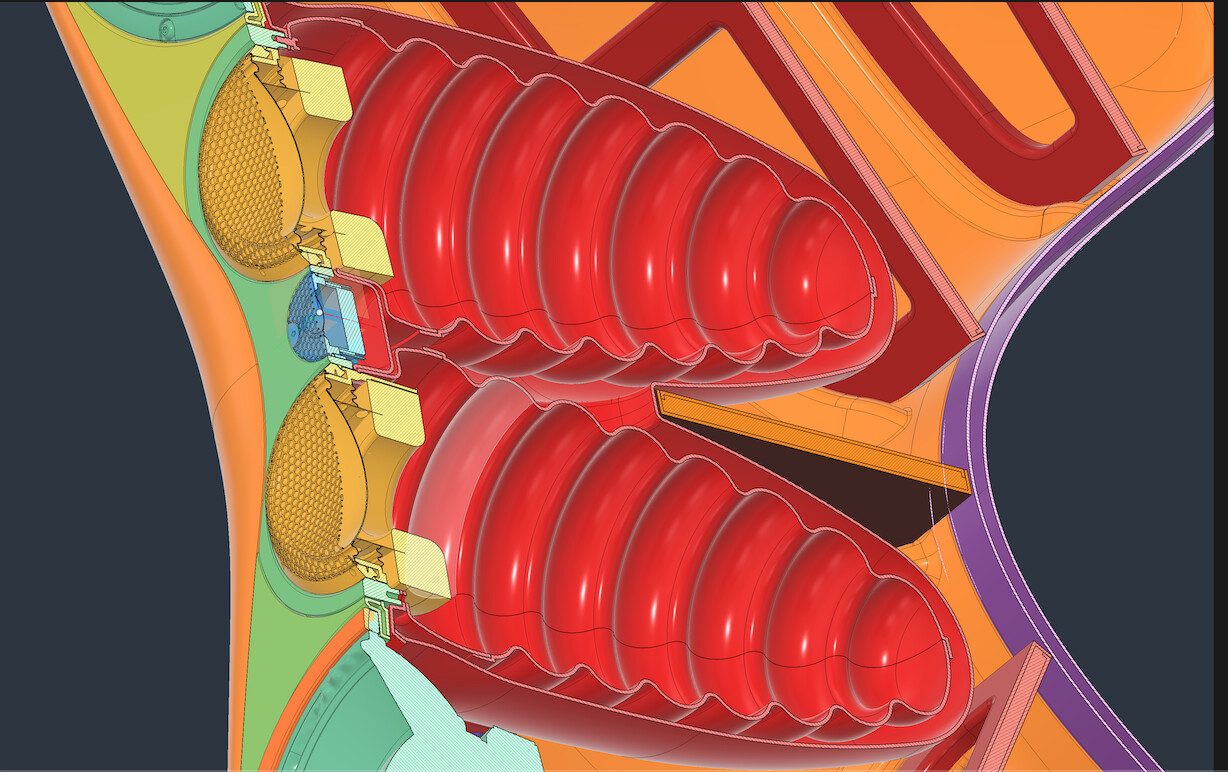

По картинке непонятно, изолирован ли объем под СЧ динамик от основного объема?
В остальном, я не вижу никаких резонансных элементов. Просто корпус не из дерева, а из алюминия. Из фанеры или МДФ такое корпус можно сделать путем набора из большого числа пластин, вырезанных на ЧПУ. А можно поступить как тут, сделать остов и обтянуть его несколькими слоями оргалита, можно перемежая типы слоев для увеличения декремента затухания.
начинал с копирования мэджиков))) в моделях. тыкал виброанализ и там как то странно это выглядело. менял материалы разные ситуацию меняло не значительно. на 20-25 итерации модель преобразилась полностью. с приоритетом толщины морды.
но идеальным вариантом на сейчас получился пирог из карбона со всякими сложными ядрами
Любая копия, это не открытие, не бывает лучше оригинала.
Я бы посоветовал, если руки чешутся заняться конструированием, взять готовый хорошо расписанный проект соответствующего уровня, или же засесть за учебу, и спроектировать самостоятельно. Второй путь многократно сложнее, затратнее и дольше.
Можно и так, а можно и согнуть фанеру, взять толщиной 3мм, и слоями “натянуть” на остов. Кое какие элементы можно вырезать и на ЧПУ.
На данном этапе оценки сил, возможности, мотивации и возможностей не имеет значения, можно подобрать и купить под ТЗ что нибудь более менее подходящее.
Нет цели скопировать. Скорее вероятно сделать свою реплику лишь внешне отдаленно похожую. Поэтому не важно какую версию, мне нравится S5 вот и все.
Нет спортивного интереса в этом, вариант хорош когда нет ничего и надо что-то доброе “по быстрому” собрать, в этом мало удовольствия.
Разобраться в вопросе гораздо интереснее, чем просто повторить проект материале.
Только обоснование этого дела не очень устойчивые. При равной массе, у ДВП будет выше затухание.
Я понимаю: красиво, технологично, дорого. А с точки зрения акустики… достаточно спорно. В карбоне баланс параметров смещен в сторону жесткости. При равной толщине стенок, карбон выиграет у ДВП или МДФ. Но если сделать стенки толще из ДВП, то можно достичь тех же акустических параметров и, думаю, с меньшими затратами. Т.е. молодцы ребята из Маджико. Но сказать, что это безальтернативное решение нельзя
