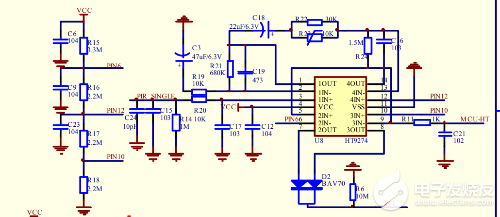

How does this op amp circuit work and how is the gain calculated? What are the roles of C3 and C19? thanks
But I think, that’s a good idea to make a section for English speaking forumers.
Here is the translation of the question:
Топикстартер задал следующий вопрос:
“Как работает эта схема ОУ и как посчитать КУ? Какова роль С3 и С19? Спасибо”
Первый ОУ усиливает, три следующие работают, как компараторы.
С3 ограничивает усиление на инфранизких частотах, чтобы не мешало постоянное напряжение смещения. С19 ограничивает полосу усиления сверху, чтобу не мешали радиочастотные помехи.
Схема вся для оценки напряжения переменного тока.
