Прошу подсказки в выборе выходных трансформаторов.

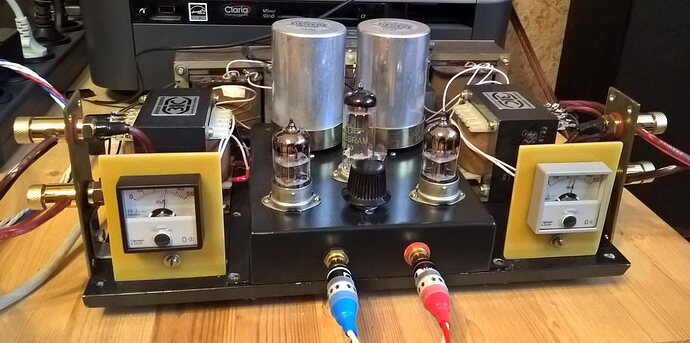

Имеется усилитель - одтотактный ламповый на 6с45п с выходом на наушники (Sennheiser HD 600, 300 Ом).

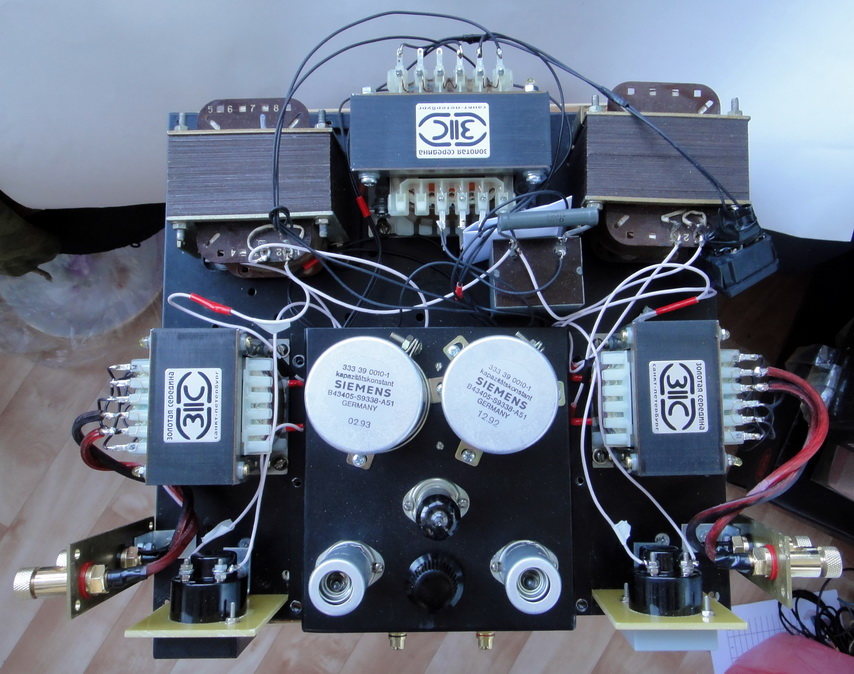

БП на EZ80 (Tungsram), фото макета здесь:
“Изюминка” конструкции - использование в БП после кенотрона конденсатора siemens 40-х годов
(http://soundex.ru/forum/uploads/monthly\_2018\_11/1305288691\_DSC08988\_.JPG.254fea0714bbbdc571bb62e2ab256b5c.JPG),
конденсаторов siemens в БП, неполярных конденсаторов BG в катодах (вариант - Audio Note Kaisei NON-POLAR), резисторов Kiwame.
Планируемый источник - Pioneer N-70AE.
Сейчас в качестве выходных трансформаторов используются заказные (“Золотая середина”), параметры такие:
|
|
|
| выходные однотактные трансформаторы тип OT-SE-5.0/15/300-10-50
- тип магнитопровода - М6 отожженная сталь M165-35S производство Германия
- выводы обмоток оформлены на монтажные ламели
- анодная нагрузка 5 КОм
- сопротивление нагрузки 15 или 300 Ом
- индуктивность первичной обмотки на частоте 50 Гц не хуже 40 Гн
- максимальный ток постоянного подмагничивания: 50 мА |
|
|
|
В перспективе рассматриваю в качестве совершенствования конструкции замену вых. трансформаторов на изделия Sowter или Lundahl.
Sowter
9351 Headphone transformer
Low power Single Ended Output transformer for use with triode etc. 5k ohms primary and 4 separate secondary windings configurable for 600/300/150/40 ohms. 5W at 50 Hz. Up to 45 mA dc .Size “F” Fully shrouded package with colour coded leads.
Total Price: £164.66
(http://www.sowter.co.uk/acatalog/E\_A\_Sowter\_Ltd\_HEADPHONE\_TRANSFORMERS\_29.html)
Lundahl

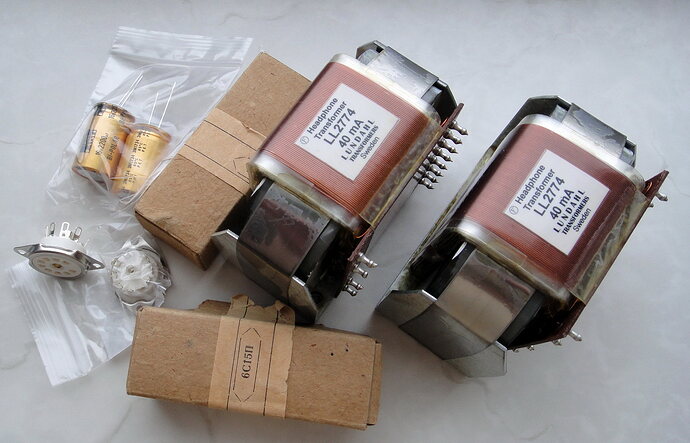

LL2774
The LL2774 is a three sectioned, dual coil, C-core output transformer for headphone amplifier applications.
LL2774 is available in PP and SE versions.
The coil is wound using our standard high internal isolation technique with isolation foil between each copper
layer. The core is an audio C-core of our own production.
(https://www.lundahltransformers.com/wp-content/uploads/datasheets/2774.pdf)
Цена неизвестна.
Собственно вопросы.
- Даст ли замена имеющихся выходных трансформаторов (“ЗС”) на Sowter или Lundahl ощутимую разницу или изделия “ЗС” примерно того же уровня?
- Что выбрать: Sowter или Lundahl?
Спасибо.
