Предлагаю в этом топике обсуждать проект cMP2 (Русская версия cMP2). К сожалению на просторах рунета такого топика не нашел, имеется ветка у украинских любителей хорошего звука, но в ней идет разговор шире (а на этом форуме уже есть подобная ветка).
Итак вначале вкратце что же такое проект cMP2. Я бы все же не согласился с формулой с оригинального сайта, что cMP2=cPlay+cMP, здесь cPlay - хайэндный программный плеер, воспроизводящий контент из оперативной памяти, а cMP собственно программная оболочка для этого плеера, замена Windows Explorer (хотя собственно cMP может работать практически с любым программным плеером). Обе программы написаны автором проекта cics, который не афиширует свое настоящее имя (правда и не скрывает его ) по причине, как он выражается, своей непубличности. Так вот, я считаю, что главное в этом проекте создание компьютера, заточенного под высококачественное воспроизведение звука, и с т.з. подбора соответствующего “железа” и его апгрейда, и с т.з. оптимизации ОС и настройки BIOS.
Наиболее интересным в смысле апгрейда имхо является часть Advanced пункты 4-6. Хочу поделиться достижениями моего хорошего товарища Сергея Вахрова, с которым мы параллельно создавали каждый свой cMP2, но немного по-разному - у него cMP2 получился более бескомпромиссным.

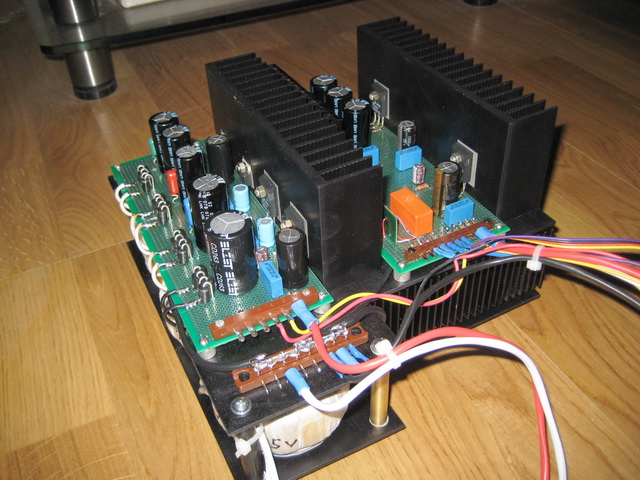

БП полностью линейный с раздельным питанием (вплоть до тороидального трансформатора) для процессора (разъем P4 на сисплате +12в), для сисплаты (разъем P24 - здесь отдельное питание для каждой шины: +3.3в, +5в, +12в и -12в вплоть до обмотки трансформатора), для звуковой карты +5в, для жесткого диска и жк экрана
жесткий диск (система и хранилище аудиофайлов) 1000ГБ Western Digital Caviar Green (заменен на SSD 500 Gb SATA-II OCZ Colossus Series),
звуковая карта ESI Juli (используется только цифровая часть, аналоговая отсоединена) с внешним прецизионным клоком LClock XO 3 на частоту 24,5760 MHz фото и с BNC разъемом (spdif out), установленным на планке карты и подпаянным непосредственно к выходной обмотке импульсного трансформатора, и дополнительными фильтрующими конденсаторами Elna Cerafine, - выключение жк экрана с помощью большой круглой ручки на передней панели корпуса (кнопка) и маленькой платы в бп.
Все эти и дополнительные фотки в высоком разрешении можно найти здесь.
Конструкция линейного блока питания и модификация цифровой части звуковой карты Esi@Juli выложены здесь.
Е7400 - не слишком ли избыточный? Или обязательно нужно SSE4?
Есть ли последовательность в подаче/снятии напряжений питания?
Северный мост у этой платы сильно греется, а в корпусе нет никакой “тяги” - нестрашно? (Я в своей поставил Zalman ZM-NBF47 - но все равно горячо без хотя бы минимального обдува)
Интересен именно блок питания из вышеупомянутого проекта. Возможно, что для активно обсуждаемого здесь интерфейса Adnaco такой мощный и сложный БП избыточен, но тем не менее хотелось бы иметь устройство универсальное, с запасом, на всякий случай, чтобы и компьютер тоже можно было запитать.
Вопрос только в том, возможно ли повторить данный БП, или же это исключительно чей-то частный проект?
Для использования максимальной передискретизации в cPlay необходим двухядерный процессор с кэшем L2 не менее 2 МБ, техпроцесс процессора должен быть 45 нм или меньше для уменьшения энергопотребления (тепловыделения), этому же способствует даунклокинг процессора (уменьшение напряжения на ядрах до стаб. min и уменьшение частоты процессора - в моем сетапе это 0.75 в (по BIOS), 0.72 в (по CPU-Z), частота процессора 900 МГЦ. SSE4 позволяет, если я не ошибаюсь, использовать версию cPlay и для SSE3, и для SSE4 (между этими версиями некоторые пользователи замечали разницу в звуке, но я не проверял).
Нет. Power on на землю постоянно, на 5VSB постоянно +5 в, -12 в тоже можно подавать сразу без задержки.
Корпус весьма просторный, а тяга есть в виде естественной конвекции воздуха (в корпусе достаточно отверстий в днище, в боковых, задних стенках и в крышке). Корпус полностью алюминиевый и хорошо рассевает тепло. Температура северного моста такая, что палец удерживается на радиаторе свободно, без дискомфорта (точнее температуру сказать не могу) - уменьшению температуры способствует оптимизация ОС.
этот бп делался автором исключительно для себя (не на продажу) под нужды cMP2 (т.е. там присутствуют именно те напряжения и с тем макс. током потребления, которые требуются под конкретную конфигурацию) и его габариты и форма определялась свободным местом в корпусе Zalman. Его характеристики, элементную базу и примерную стоимость комплектующих я приведу позже.
я считаю что нужно повторять этот бп, если есть возможность изготовить его, но именно под эту конфигурацию музпк (см.выше).
это утверждение требует фактического доказательства (пожалуйста, сообщите методику тестирования и оборудование, которым вы пользовались при получении этого результата или, если вы сами не проверяли, дайте ссылку на источник информации, которым вы пользовались).
будет, если потребляемая мощность другого компьютера не будет превышать макс. отдаваемую мощность по каждому напряжению этого бп
он ставится внутрь Залмана (на фотках это видно). Но, если вытащить бп из корпуса и поместить его в отдельный корпус, он будет внешним .
А если серьезно, то просто на фото он кажется намного крупнее, чем есть на самом деле и даже трудно предположить, что этот агрегат влезает в залмановский корпус.
Если линейный слишком затратно, то можно просто собрать дроссельные фильтры для разьемов п24 и молексов. На каждый проводок цепляем по дросселю с мах током побольше, а сам импульсный блок питания наружу. тогда все вч помехи никогда в корпус не попадут.
Что поразительно, набираешь в поисковике “линейный блок питания для компьютера” и ничего толкового по теме не выдаётся. Такое ощущение, что этим никто никогда и нигде не занимался. Прецедентов кроме вышеупомянутого вообще НЕТ. Вроде еще на хоботе что-то такое пытались сделать путем доработки штатного БП и потом радостно выкладывали результаты замеров, за что были жестоко раскритикованы и забанены Максимом Лядовым
я как раз боялся, что этого не будет ощущаться - он на самом деле велик, когда стоишь рядом с ним, то возникает какое-то странное чувство (ну кто был в горах меня поймет )
проблемы сделать может быть и нет, зато проблема заставить его стабильно работать. А то немудрено какое-то напряжение забыть или попутать проводок и потом как у Мурата девайс за штукарь погорит
При одинаковых мощностях линейный бп гораздо больше по размерам, чем импульсный бп. Поэтому, если делать линейный бп для компьютера, нужно сначала добиться мин. потребляемой мощности последнего, что собственно и делается в проекте cMP2, хотя изначально с несколько другой целью, а именно минимизировать тепловыделения компа для создания полностью безвентиляторной системы. Так вот, потребляемая мощность оптимизированного по cMP2 компа составляет примерно 20-25 ватт. Под такую потребляемую мощность собственно и делался этот бп. Запас по мощности по комплектующим: трансы, диоды и стабилизаторы там есть, но ограничение вносят размеры радиаторов охлаждения стабов и диодов.
Мощность этого бп примерно соответствует потребляемой мощности компов на базе сисплат mini-ITX, которые ставятся в корпуса, соответствующие их мал.размерам, и делать для них такого монстра вряд ли придет кому-то в голову. Значит их удел (т.е. подобных бп) - cMP2 (последователей этого проекта, судя по количеству скачиваний cPlay, не более 500 человек по всему миру ). Вот я думаю почему так трудно найти в сети что-нибудь по теме “лин.бп для компа”.
20 ватт - это смешно. Что мешает сделать мощного и тяжелого монстра во внешнем исполнении, ватт так под 300-400? Будет отдельный ящик 40 кило весом, зато полноценно запитает любой производительный полнофункциональный компьютер, а не какую-то усеченно-кастрированную версию “только для музыки”, - лучше уж традиционные ЦАПы и транспорты слушать, чем использовать нечто такое ни рыба ни мясо.
Эх, мне бы Ваши проблемы! dCS Скарлатти-то слушать после компа, нелегкая участь… Хотя на самом деле прекрасно Вас понимаю. У самого многократно такое было, правда не в таких ценовых масштабах. Всё придирался к источнику, дескать звуковая карточка дешевая, резковато, суховато, а потом когда пересаживался с компа обратно на ПКД, поражался насколько по-другому и далеко не в лучшую сторону играет
(точнее температуру сказать не могу) - уменьшению температуры способствует оптимизация ОС.
Хотя на самом деле прекрасно Вас понимаю. У самого многократно такое было, правда не в таких ценовых масштабах. Всё придирался к источнику, дескать звуковая карточка дешевая, резковато, суховато, а потом когда пересаживался с компа обратно на ПКД, поражался насколько по-другому и далеко не в лучшую сторону играет
