Айсберг
14.Сентябрь.2022 17:22:42
1
Доброго времени суток!

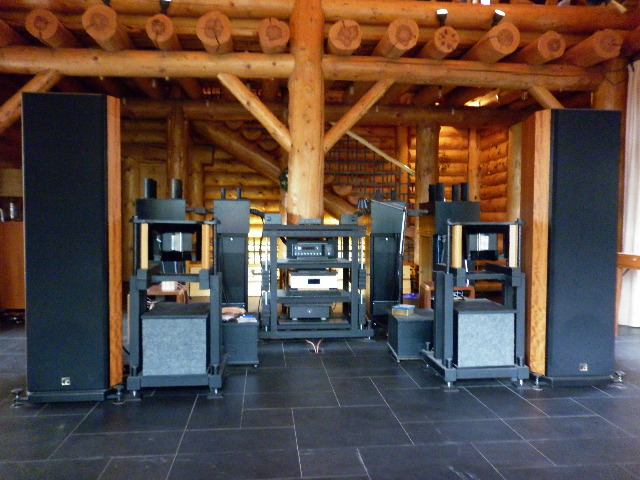

Расскажу о своей системе Айсберг:
КДП 90м2, дом деревянный, специальной акустической обработки нет. Роль рассеивателей играют элементы конструкции, обшивка и мебель.
Транспорт - SONY EX50ES. Сделано дополнительное вибропоглощение.
ЦАП -MLevinson 30.5, модифицирован.
Усилитель “Айсберг” ламповый, УПТ до трансформатора. Каждый канал состоит из блока 1,2 каскадов, блока выходного каскада, выносного выходного трансформатора, блоков стабилизированных источников. Последние размещены в подвале.
Применены стабилизаторы сети, разделительные трансформаторы.
Акустика - Montana WAS играет низ, середину и верх - излучатель Хейла от Precide Kithara.
Кабели - большей частью самодельные, квадрупольные. Кабели питания - четвёрки ПРКС.
olegm
14.Сентябрь.2022 17:41:05
2
Айсберг:
Доброго времени суток!
Расскажу о своей системе Айсберг:
КДП 90м2, дом деревянный, специальной акустической обработки нет. Роль рассеивателей играют элементы конструкции, обшивка и мебель.
Транспорт - SONY EX50ES. Сделано дополнительное вибропоглощение.
ЦАП -MLevinson 30.5, модифицирован.
Усилитель “Айсберг” ламповый, УПТ до трансформатора. Каждый канал состоит из блока 1,2 каскадов, блока выходного каскада, выносного выходного трансформатора, блоков стабилизированных источников. Последние размещены в подвале.
Применены стабилизаторы сети, разделительные трансформаторы.
Акустика - Montana WAS играет низ, середину и верх - излучатель Хейла от Precide Kithara.
Кабели - большей частью самодельные, квадрупольные. Кабели питания - четвёрки ПРКС.
Серьезно. Кто делает усилители Айсберг? Модификации все кто делал?
Baculum
15.Сентябрь.2022 08:10:10
4
Айсберг:
Доброго времени суток!
Расскажу о своей системе Айсберг:
КДП 90м2, дом деревянный, специальной акустической обработки нет. Роль рассеивателей играют элементы конструкции, обшивка и мебель.
Транспорт - SONY EX50ES. Сделано дополнительное вибропоглощение.
ЦАП -MLevinson 30.5, модифицирован.
Усилитель “Айсберг” ламповый, УПТ до трансформатора. Каждый канал состоит из блока 1,2 каскадов, блока выходного каскада, выносного выходного трансформатора, блоков стабилизированных источников. Последние размещены в подвале.
Применены стабилизаторы сети, разделительные трансформаторы.
Акустика - Montana WAS играет низ, середину и верх - излучатель Хейла от Precide Kithara.
Кабели - большей частью самодельные, квадрупольные. Кабели питания - четвёрки ПРКС.
Положа руку на сердце - Сони, Лёвик и Пресид сознательно под проект покупались или достались по случаю и решено было их приспособить?
Flaesh
15.Сентябрь.2022 08:24:46
5
Айсберг:
середину и верх
Монументально. Отдельный твитер не беспокоит?))
1 лайк
Айсберг
16.Сентябрь.2022 17:19:18
6
Айсберг - самодельный, не серийный. Схема А.Шалина, конструкция разработана совместно, сборка моя.
Модификации ML сделал самостоятельно, по рекомендациям Ю.Макарова.
1 лайк
Айсберг
16.Сентябрь.2022 17:25:37
7
Усилитель однотактный.
Сечение проводников кабеля - от 0,35 до 6мм2 примерно, точно не могу сказать. Сечение выбиралось из конструктивных соображений.
Айсберг
16.Сентябрь.2022 17:28:54
8
Хейл не беспокоит.
Компоненты менялись по мере развития системы, некоторые ушли, перечисленные - остались.
1 лайк
Flaesh
16.Сентябрь.2022 20:17:11
9
Айсберг:
Хейл
А где они? На фотке не видно ничего толком.
Айсберг
18.Сентябрь.2022 13:42:05
10

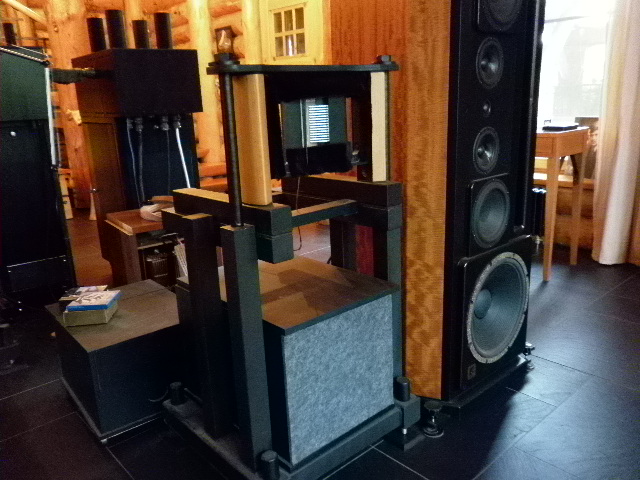

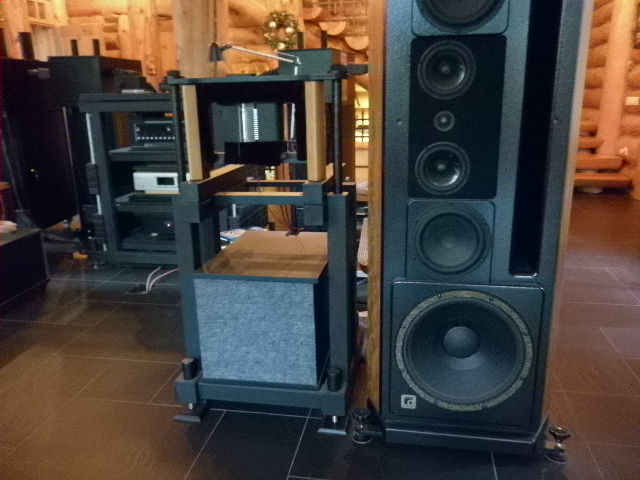

Хейл правого канала на фото - слева от Montana WAS. Сделана специальная стойка. В верхней её части - собственно хейл, внизу - ящик с разделительным фильтром (ВЧ).
К сожалению, формат форума не позволяет грузить тяжелые файлы фотографий с божеским разрешением.
7 лайков
А фото стойки поближе можно ? Необычные.
Staudio
18.Сентябрь.2022 14:23:07
12
Айсберг:
Хейл правого канала на фото - слева от Montana WAS. Сделана специальная стойка. В верхней её части - собственно хейл, внизу - ящик с разделительным фильтром (ВЧ).
К сожалению, формат форума не позволяет грузить тяжелые файлы фотографий с божеским разрешением.
С какой частоты работают Хейлы?
Айсберг
18.Сентябрь.2022 17:30:41
13

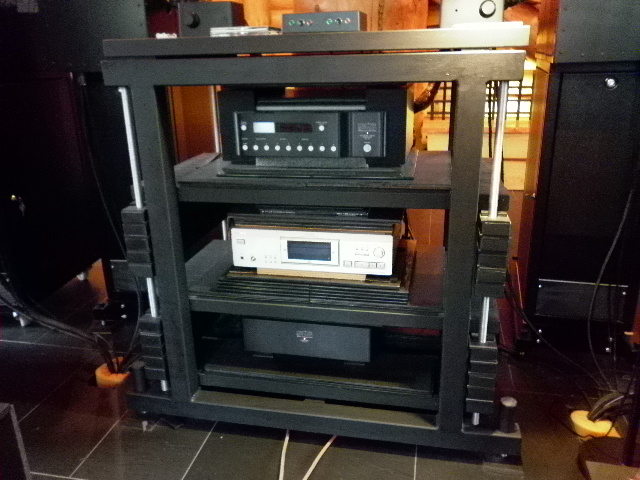

Стойки для источника или для хейлов? Обе самодельные. Стальные трубы сварены и засыпаны песком. В стойку источников две полки подвесные. Полки набраны из засыпанных труб. На полках пирог из резины и стекла или стали.
7 лайков
Айсберг
18.Сентябрь.2022 17:33:16
14
Хейлы слышно с 450 Гц. примерно. Измерений не делал.
Flaesh
18.Сентябрь.2022 17:54:15
15
Значит правильно предположил. Хейл отдельно, в полуметре+ от полосы ниже. Если это не слышно - ну и ладно.
1 лайк
Отличная система. Собрана очевидно «под себя». И для удовольствия. Играет так как нравится владельцу. Остальное вторично.
7 лайков
dimo61
18.Сентябрь.2022 22:56:13
18
суровые “челябинские” артесании …супер…
2 лайка
zorby:
А быват наоборот?
Тут весь форум из тех «бывает наоборот»
