Делимся знаниями, своим и чужим опытом по поводу олдскульных “половинных” предов - 12/32/72 с изменяемой пользователем конфигурацией. Эксперименты с родными платами, сторонние платы от Avondale и NJ.
Разговоры обо всем. Различные версии предов, что, когда и как.
Владельцы 22/42/62 со своим опытом - также welcome.
Пока ссылки

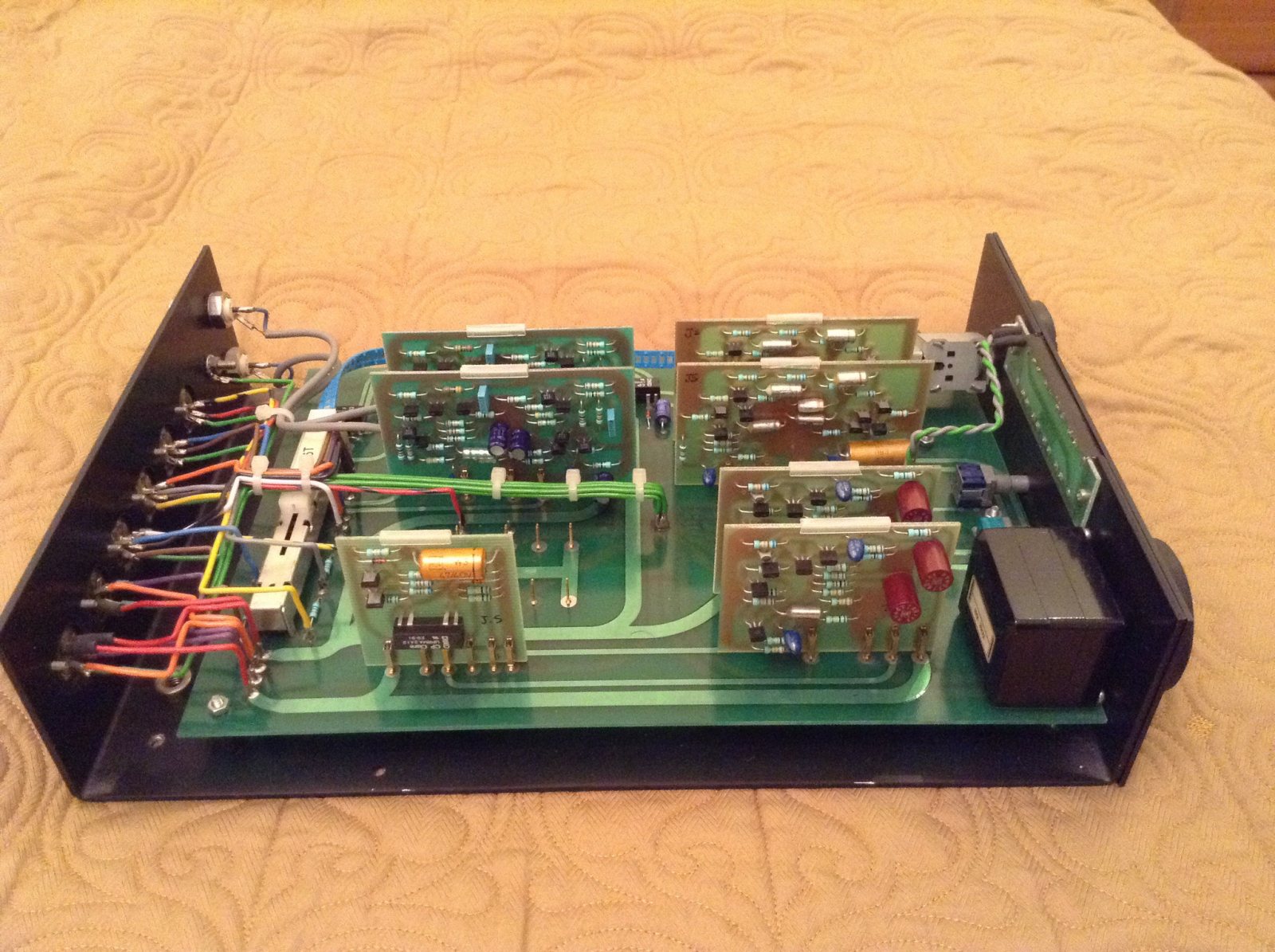

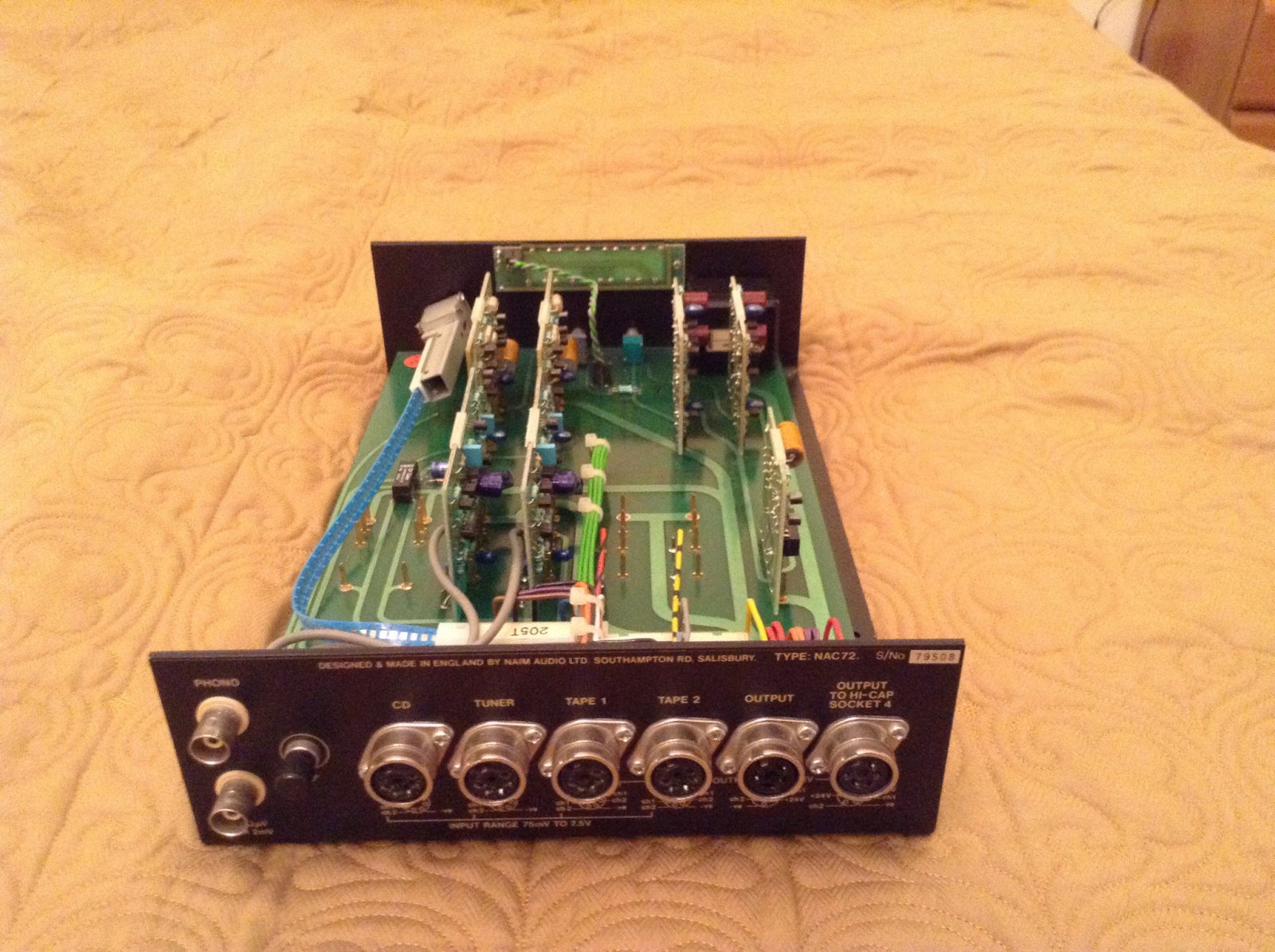

72 внутри и удаление плат. И фото.

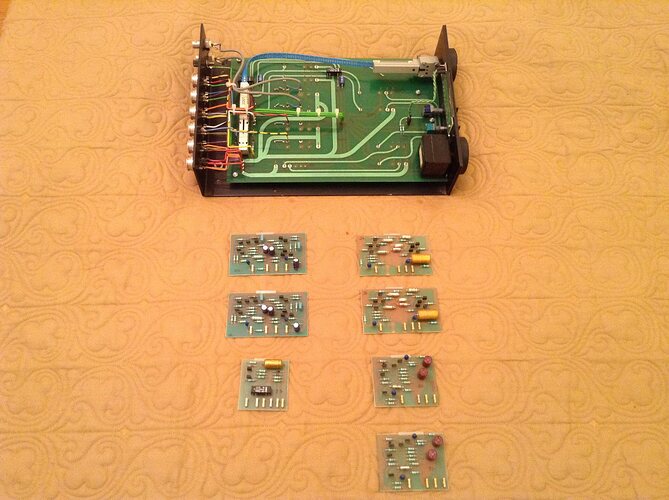

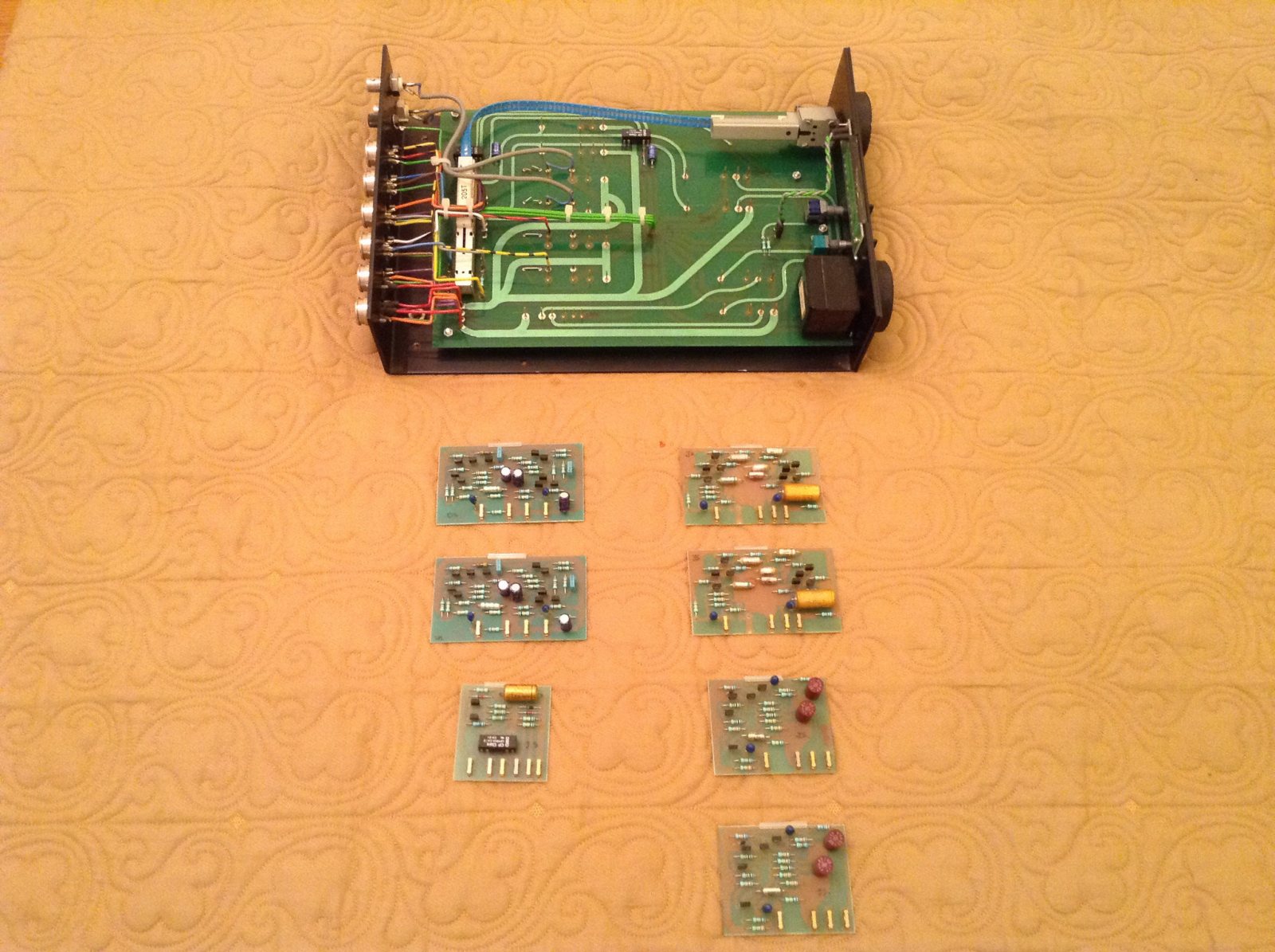

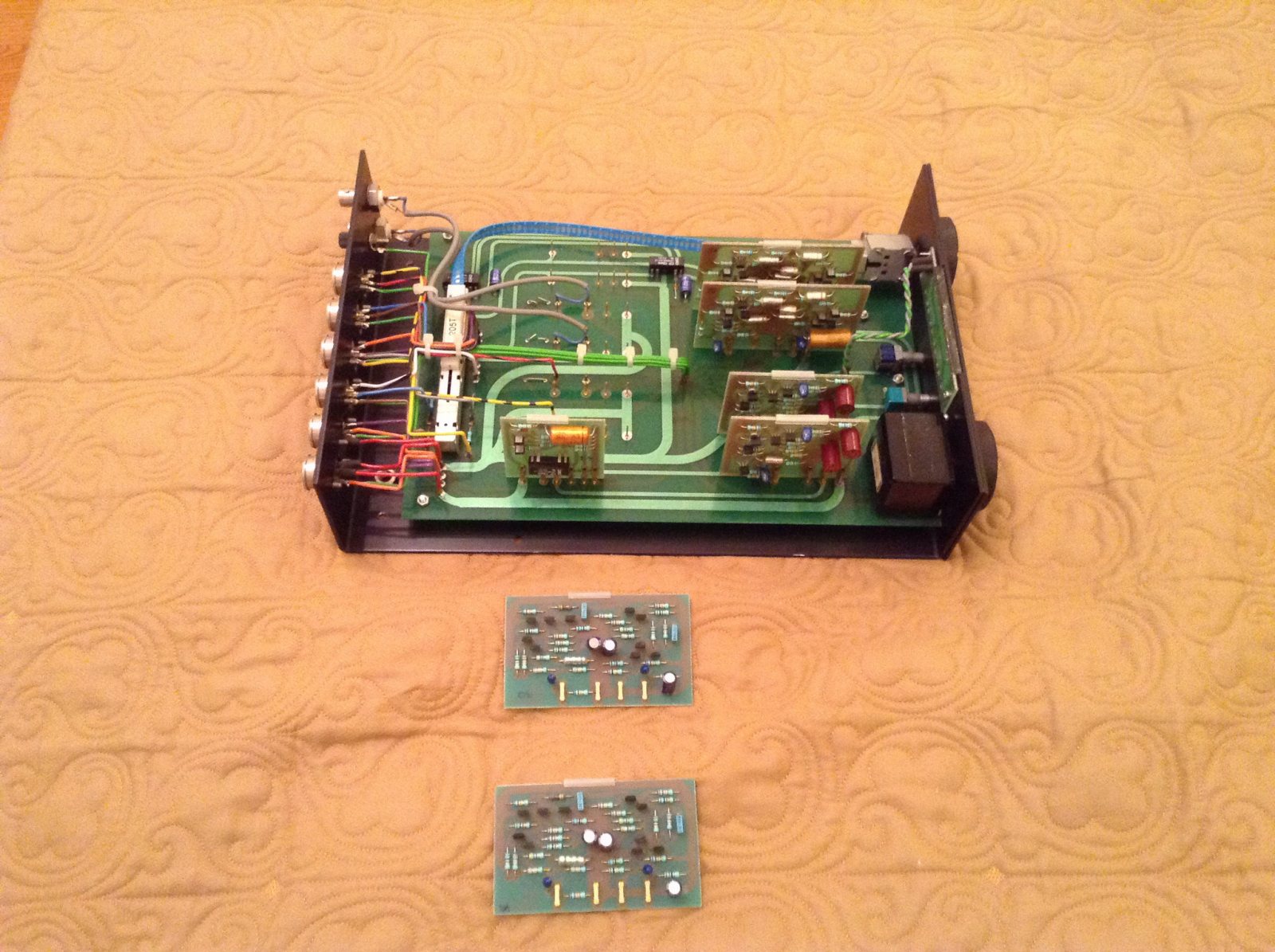

Удаляем платы из 32. И фото.
Докатились :}}}}
Начнем с основ.

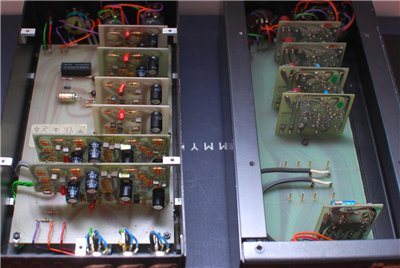

NAC 12 версия 2 и 3 рядом. Слева версия 2, более широкая плата, блок реле на основной плате, 6 плат на “ножевых” коннекторах - фонокорректор, усиление, буфер. Справа версия 3, узкая плата, 7 плат на коннекторах-пинах (фонокорректор отсутствует, поэтому на фото только 5 плат, на переднем плане маленькая плата реле. Фото © dmitre.
Стареем…
Нормальная темка. Давно пора было ее завести.

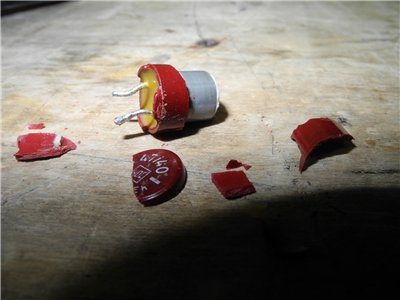

А внешне такой конденсатор может быть даже вполне хорошим на вид.

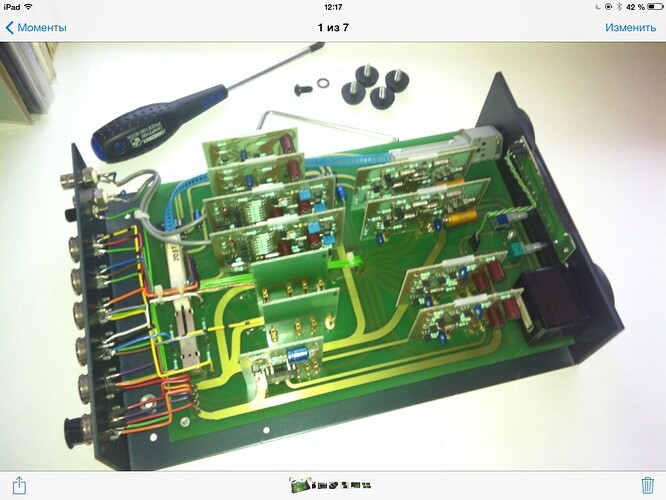

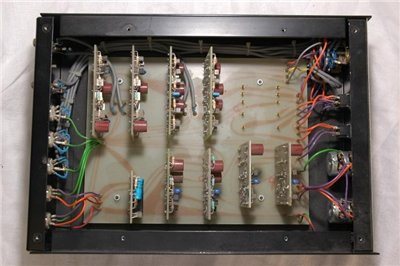

Первая версия 32. Сразу понятно, что дизайн 32-го - это развитие 12-го преда в сторону большей оснащенности.

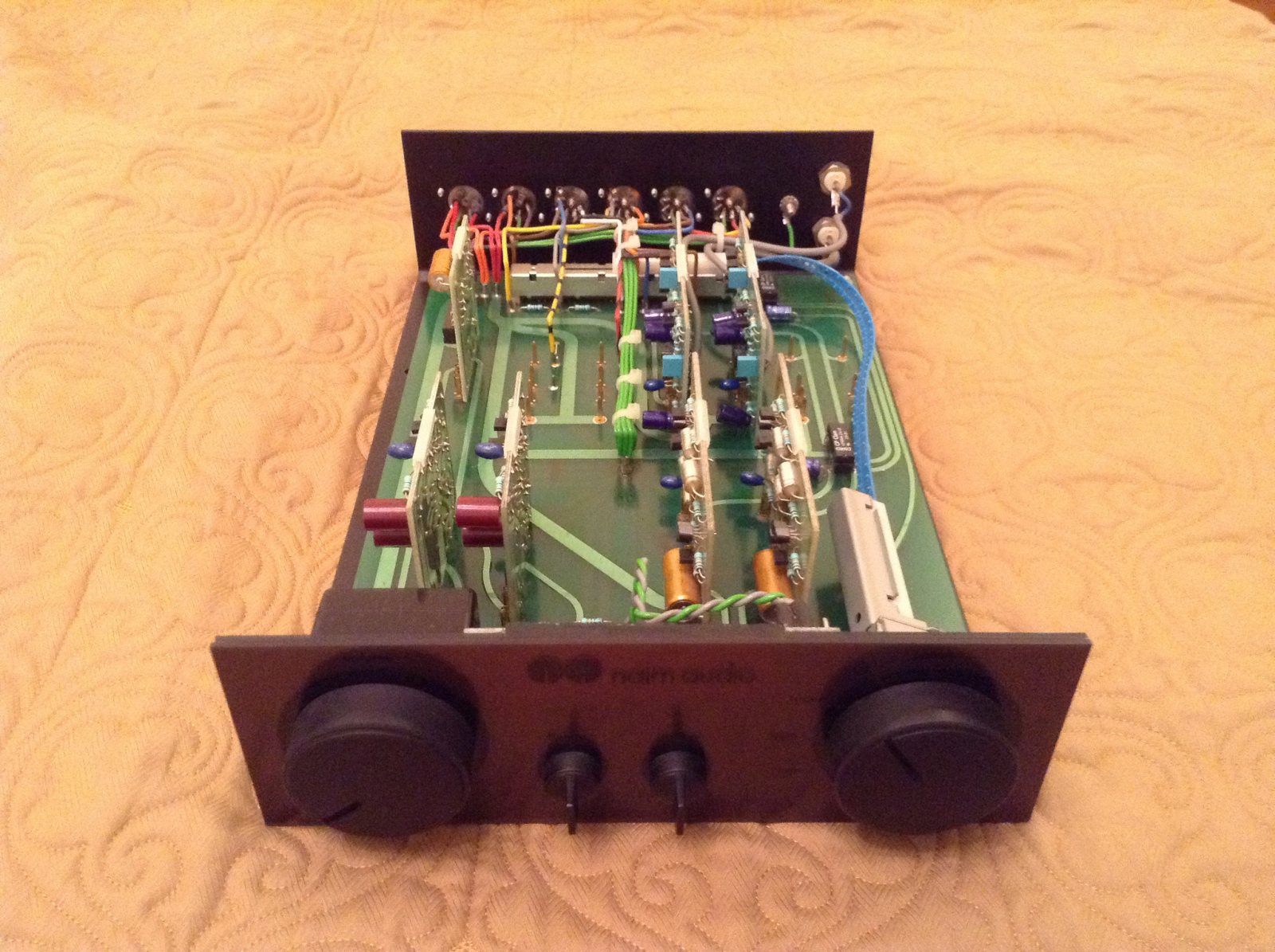

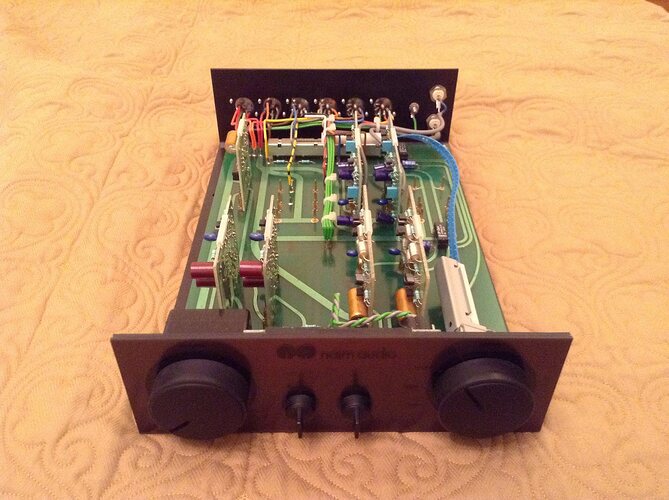

Сравните с последующими версиями:

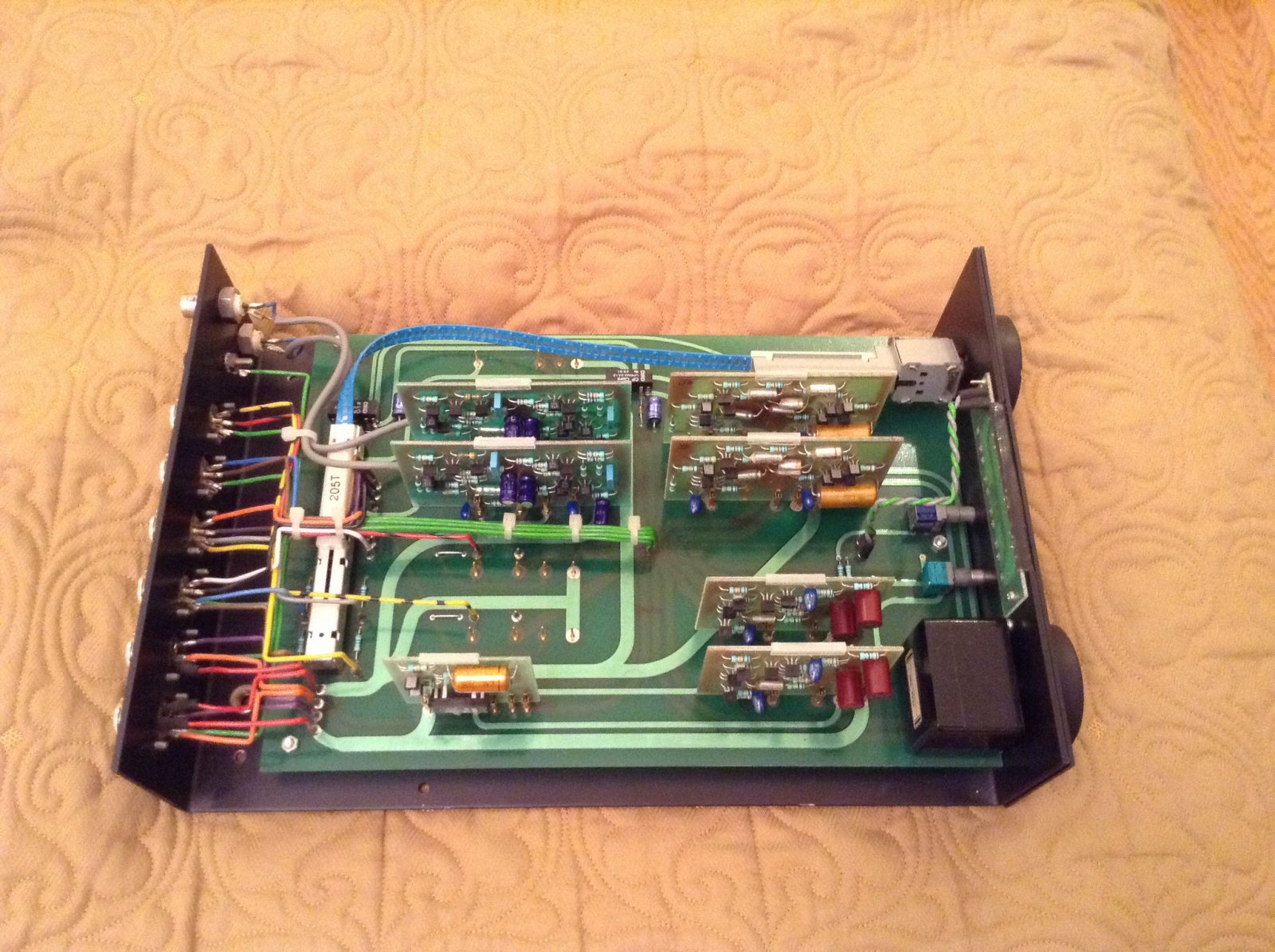

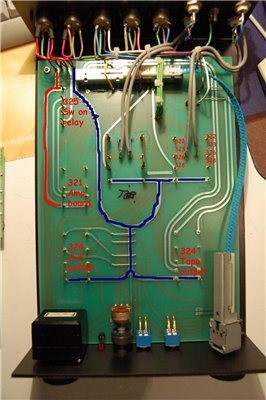

Полезное фото платы 32-го. Что, где, куда:
ВОТ так увлечение, и хорошая конструкция модульная у найма, можно любого уровня спаять платку,- хоть аудионот 5.
Попробуйте может нашим мастерам заказать платку из серии -круче только звезды.
Все уже придумано до нас.
http://avondaleaudio.com/Preamplifiers.html
http://www.ebay.com/sch/neiljadman/m.html?_nkw=&_armrs=1&_ipg=&_from=
http://avondaleaudio.com/821_AR_.html
На эту платку чет цена не гуманная.
Это из серии Audio Note 5. В смысле круче только звезды.

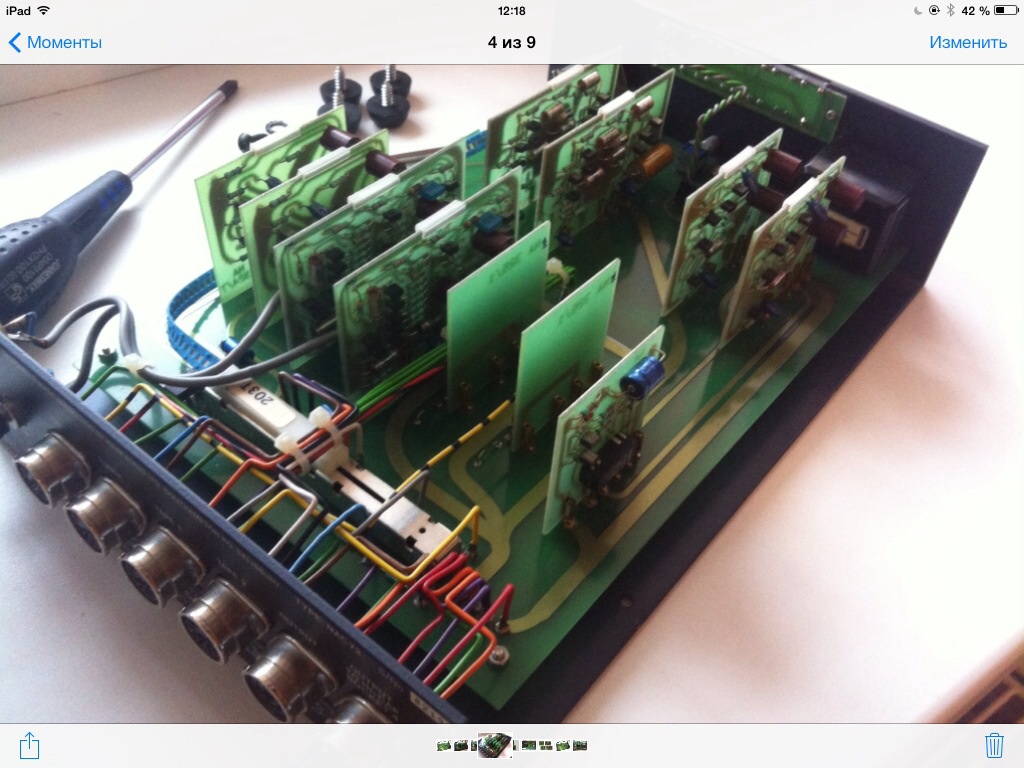

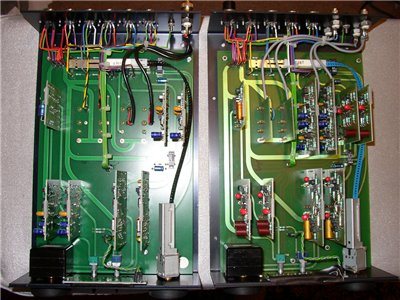

Две версии NAC 72, новая слева и старая справа:
Это новая модификация. Старая была без CD входа, был AUX на BNC разъемах.
Скорее промежуточная. По номеру 1992 год. Платки похожи на твои, только конденсаторы другого цвета.
У 72 было две модификации: ранняя, с 2 парами BNC разъемов, можно было использовать 2 фонокорректора и поздняя версия, примерно с 90 года с CD входом. У Юры, Вас и меня вторая (последняя) реинкарнация 72 преда. Немного в процессе выпуска менялся тип и вид электролитических конденсаторов, но это на самом деле не принципиально.

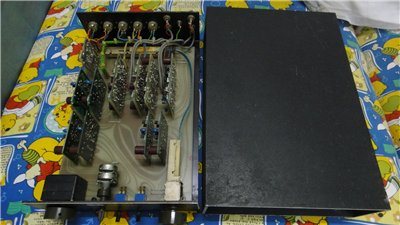

Пример первой модификации:
Это новая. Спасибо за фото!
