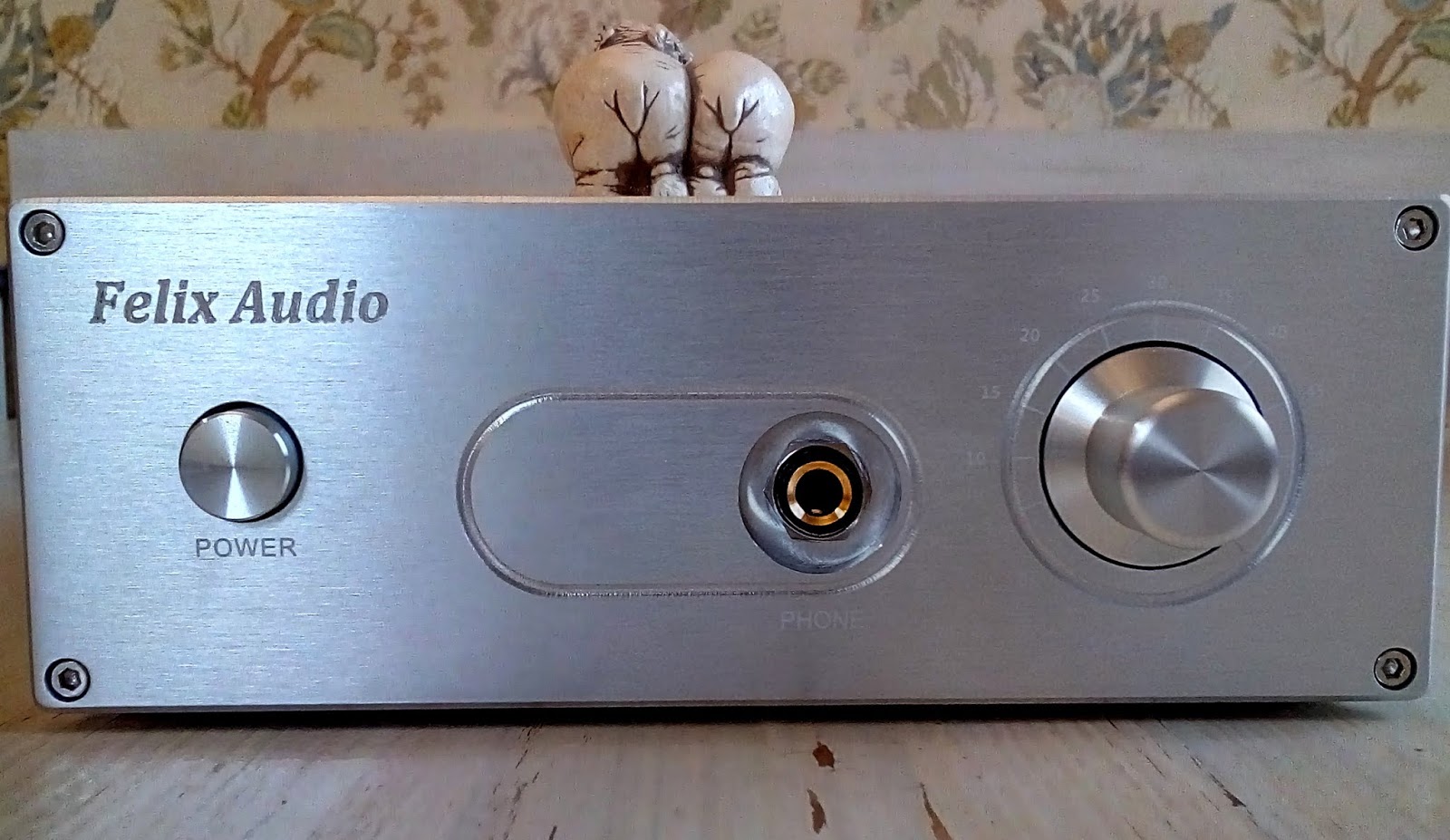

Усилитель на мощных операционниках. В них присутствуют: защита от постоянки на выходе, от перегрузки по току и отключение по температуре.
Усилитель имеет блок питания на сдвоенных трансформаторах и синхронный выпрямитель на транзисторах. Трансформаторы включены последовательно первичками и вторичками. в таком режиме сердечники не насыщаются от постоянки в сети и не “звенят” от изломов верхушки синуса. Работают в лёгком для них режиме с минимальными искажениями.
Синхронный выпрямитель на транзисторах не имеет проблем, свойственных диодным выпрямителям, он полностью бесшумный, по форме сигнала идентичен кенотрону.
По питанию стоит CRC фильтр после синхронного выпрямителя.
Питание двуполярное, конденсаторов на выходе нет, на входе есть - неполярный электролит. В питании и коррекции конденсаторы Elna Cerafine.
Операционники имеют ток покоя 60 мА и “загнаны” в режим, при котором они почти всегда работают в А-классе . Усилитель обладает низким выходным сопротивлением, предназначен для низкоомных наушников. Мощность на нагрузку 10 Ом 4 Ватта.
В усилителе реализован режим Hot Standby. При выключении кнопкой на передней панели, через сетевой трансформатор и цепи вторичного питания проходят небольшие токи для «прогрева», это всегда поддерживает усилитель в готовности сразу выходить на «Свой Звук», без предварительного прогрева после выключения.
Характеристики:
Мощность 10 Ом, 4 Ватта
Размеры 195x70x290 мм
Вес 2,4 кг
На основании усилителей до 250 тыс )) система стоила миллион с источником
Но это был прототип, насколько я знаю, окончательная версия будет лучше, хотя бы потому. что там 2 трансформатора внутри и нормальная плата пайка, в отличии от моего прототипа. И конденсаторы у меня простые )
Я конечно извиняюсь, если что, но может применяя такие нестандартные решения, вы создадите превосходный народный интегральный усилитель Ватт по 100 на канал и пусть в ход идёт любая аудиомагия при его исполнении. И пусть стоит он около 150к, и играет на 550к, и да будет так . А мы вас не забудем .
, но может применяя такие нестандартные решения, вы создадите превосходный народный интегральный усилитель Ватт по 100 на канал
и пусть в ход идёт любая аудиомагия при его исполнении
. И пусть стоит он около 150к, и играет на 550к, и да будет так
. А мы вас не забудем
.
