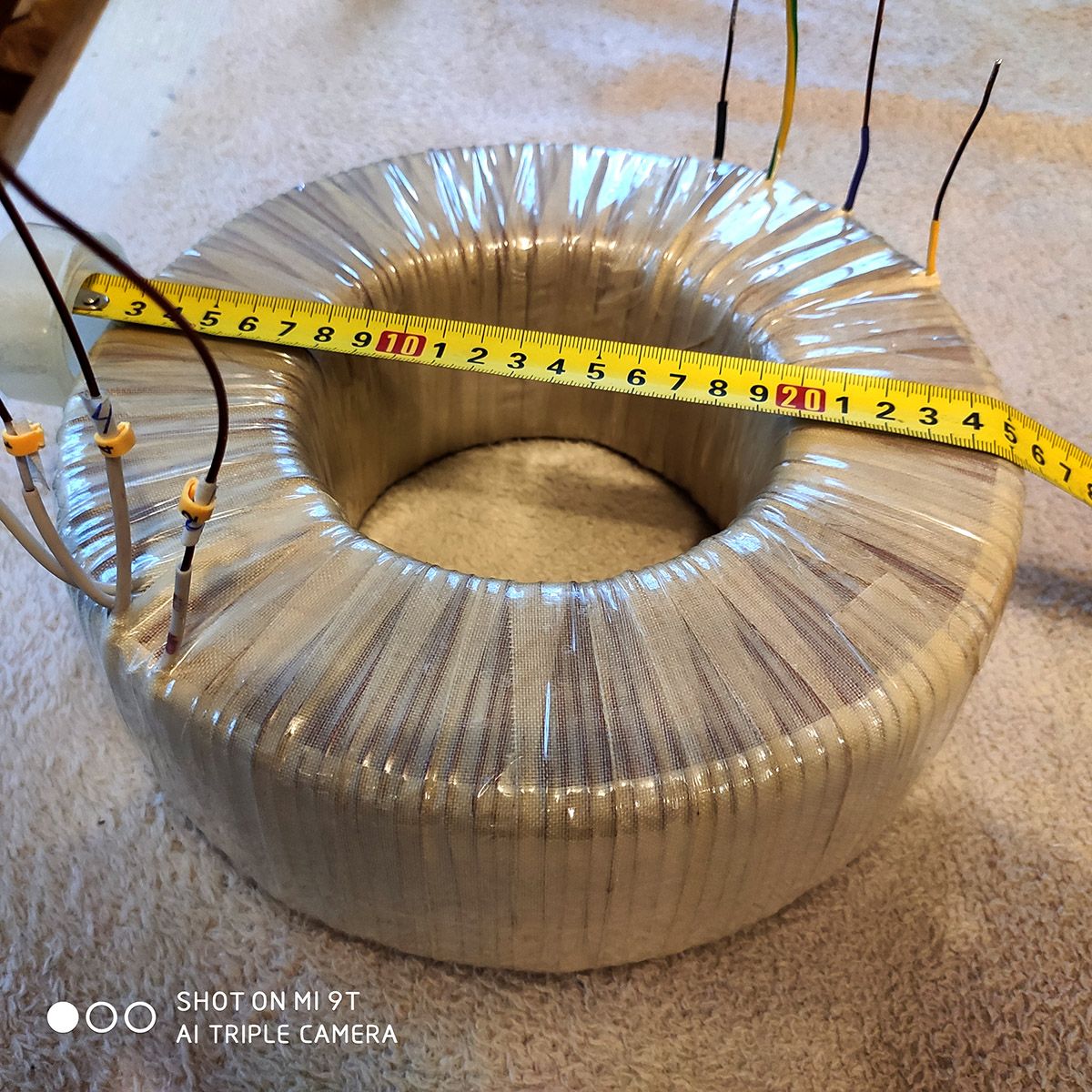

Трансформатор разделительный 230/230 Вольт.

Габаритная мощность 5 Квт.

Магнитопровод сечением 36 квадратов, Размеры самого магнитопровода 228х126х72 мм.

Вес килограмм 17.

сталь М4, индукция пониженная 0.9 Тл.

Ток холостого хода 40 мА.

Обмотки

Вход 0-230 и дополнительный отвод 240 для подстройки.

Экран с выводом.

Выход 0-115 и 0-115

Не гудит, не зудит, что понятно по такой мизерной величине тока холостого хода для 5 Квт, и вкл плавно без бросков тока, т.е не требуется никаких цепей с задержками.

Намотан на станке с распределенной намоткой на медленной скорости 25-30 об/мин с нормальным натяжением провода.

Все обмотки -один провод от начала до конца без спаек и параллельных соединений.

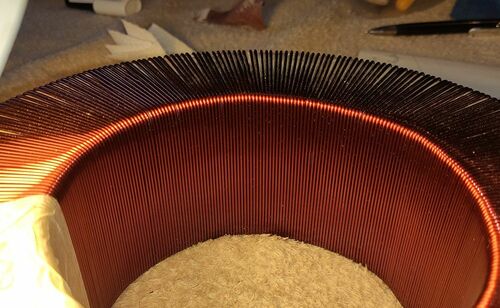

На фото намотка первички и экран.
